Jager品牌Z80系列磨削电主轴三维结构设计

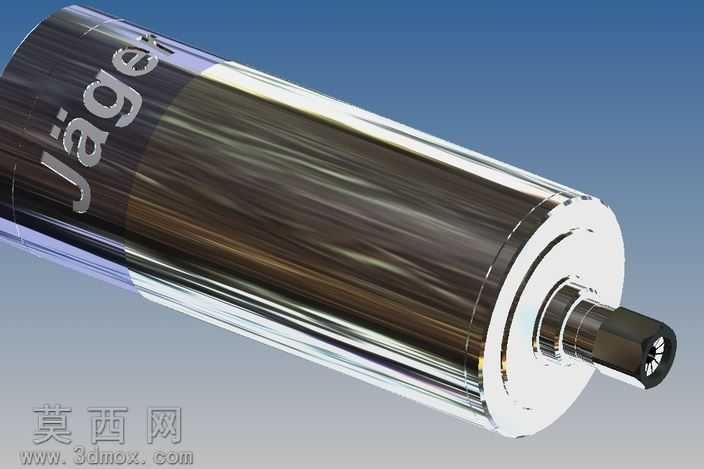

本作品为Jager品牌Z80 M450.60 S5型号电主轴的三维建模成果，建模过程严格遵循该型号主轴的官方产品尺寸参数，在三维软件中完成全结构的参数化搭建。建模初期先梳理电主轴的整体结构逻辑，将其拆分为主体外壳、输出轴端、后端连接结构三个核心模块，分别进行草图绘制与特征建模：主体外壳部分采用旋转凸台特征生成基础圆柱轮廓，再通过表面纹理映射还原金属外壳的拉丝质感，同时精准复刻外壳表面的品牌标识浮雕细节，保证外观还原度；输出轴端部分依次搭建轴芯、夹头安装位、锁紧结构等细节，对轴端的锥面配合结构、锁紧螺母的螺纹特征都做了精细化处理，还原主轴前端的装夹结构形态；后端结构部分还原了电主轴的接线端、冷却接口等附属结构，保证整体结构的完整性。材质渲染阶段，针对不同部件匹配对应材质属性：主体金属外壳赋予高反光金属材质，调整粗糙度参数模拟不锈钢拉丝的漫反射效果，边缘处做高光处理还原金属件的倒角反光特性；输出轴的硬质合金部分赋予低粗糙度高硬度金属材质，与外壳材质形成视觉区分；内部结构的密封件、绝缘件分别赋予橡胶、工程塑料材质，调整材质的透明度与反光度，既区分不同部件，也能直观展现内部结构的层次。结构设计上完全还原该型号电主轴的高转速磨削主轴特性，清晰展现主轴的同轴度结构设计，外壳的散热结构、轴系的支撑结构都做了准确还原，可用于机床结构教学、磨削设备选型展示、数控加工实训演示等场景，建模过程中对所有配合面都做了公差适配的虚拟校验，保证各部件装配关系符合实际产品的装配逻辑，没有出现结构干涉问题，整体模型细节完整，外观质感贴近真实工业产品的视觉效果。
