十二工位数控转塔式组合刀架结构设计

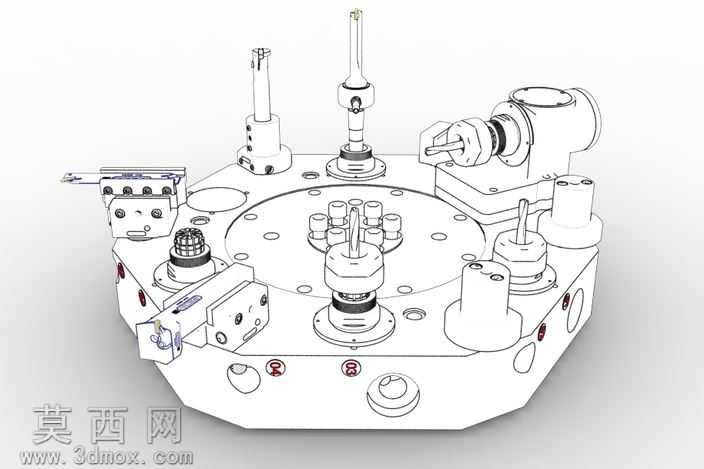

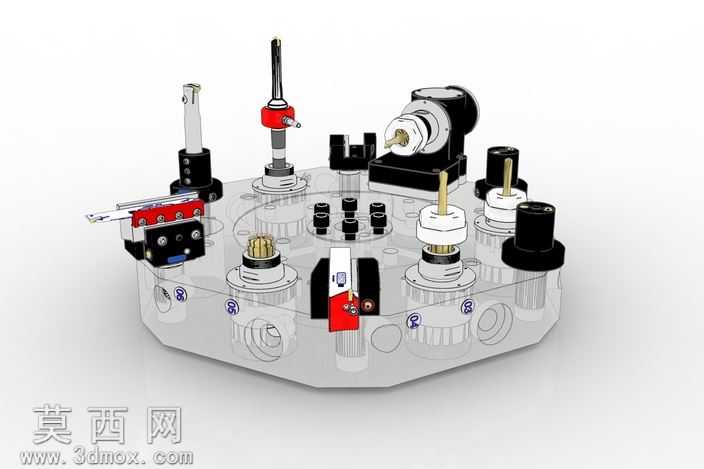

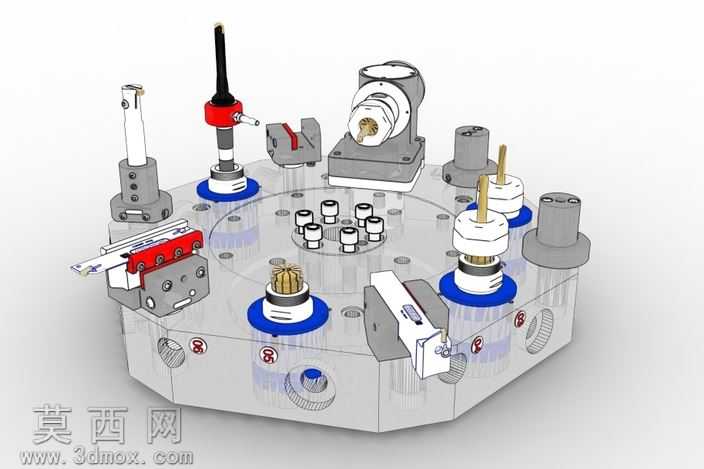

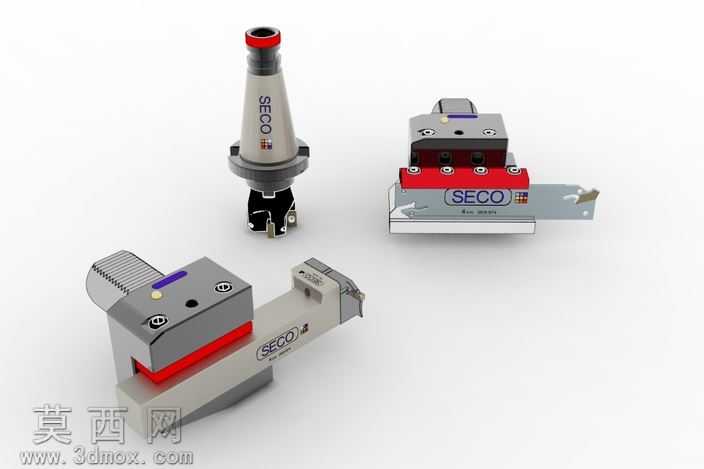

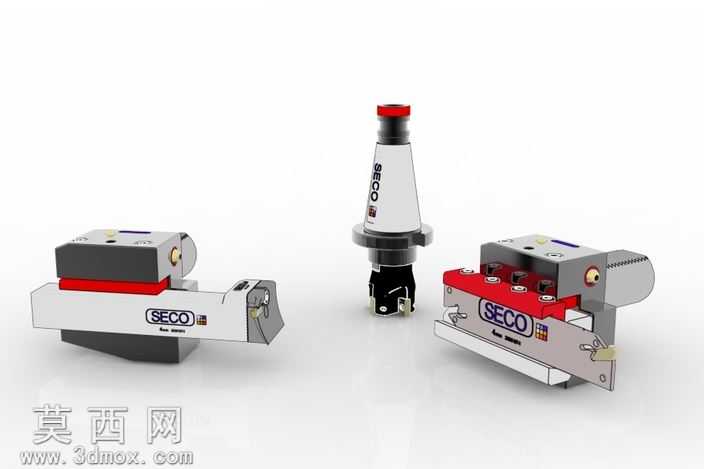

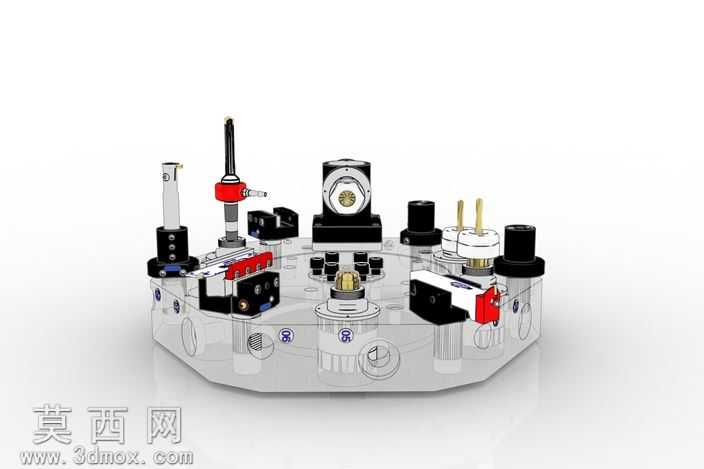

本作品为适配车铣复合加工场景设计的十二工位数控转塔刀架三维模型，整体采用正多边形基座作为承载主体，建模过程严格遵循机械加工装备的设计公差规范，对每一处装配接口、定位结构都做了参数化建模处理，保证各部件的装配约束完全符合实际生产的装配逻辑。模型搭建阶段先完成基座主体的特征建模，对基座上的工位定位孔、冷却流道、锁紧机构安装位做了精细化的特征还原，基座采用半透明磨砂工程塑料材质渲染，既可以清晰展示内部的流道与锁紧结构布局，又能直观区分外部装夹的各类刀具组件。刀架上集成了多种加工用途的刀具装夹单元，包含可转位外圆车刀装夹位、C轴动力钻削头、VDI标准接口快换刀座、4毫米槽宽切断刀片装夹单元、带内冷却通道的可换提示钻装夹位、SECO MDT系列刀具专用夹持位，每一类刀座都还原了真实的锁紧螺钉、定位销、调节旋钮结构，动力刀头部分还原了传动接口、电机连接端、轴承安装位的细节结构。渲染阶段采用工作室均匀布光方案，金属加工部件采用镀铬、发黑、阳极氧化不同的金属材质区分功能部件，红色操作手柄做了哑光防滑材质处理，白色绝缘旋钮做了磨砂塑料质感调整，整体渲染效果层次分明，各部件的识别度极高。设计思路上围绕多工序集中加工的需求，将车削、钻削、铣削、切断等不同加工功能的刀具集成在同一转塔基座上，配合C轴驱动可实现工位的精准回转切换，缩短加工过程中的换刀时间，同时预留的内冷却流道可直接连通机床冷却系统，为各工位刀具提供精准的切削液输送，各类快换式刀座接口符合行业通用标准，可直接适配主流的数控刀具产品，模型完整还原了刀架的锁紧定位机构、动力传输路径、刀具装夹逻辑，可作为数控刀架设计教学、机床附件选型参考、多工位转台结构方案验证的数字化参考模型。
