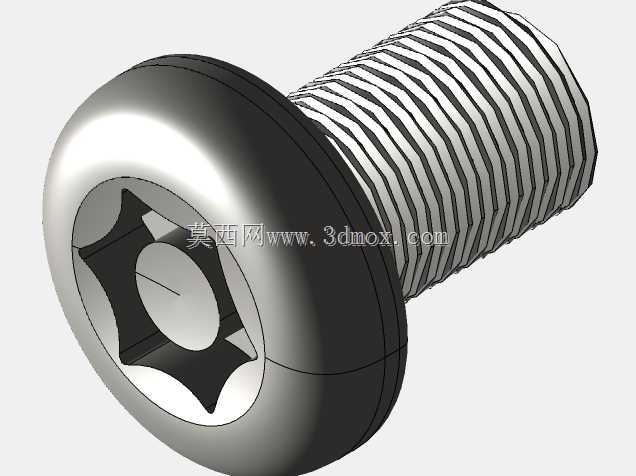

M4规格6长TORX盘头销接紧固螺钉

　　在精密电子设备装配、小型自动化模组搭建、仪器仪表内部结构固定这类对紧固可靠性、空间占用有严格要求的场景里，盘头内梅花槽的销接螺钉一直是结构工程师选型时的高频选项，这款公称直径4mm、有效螺纹长度6mm的TORX销接按钮螺钉，就是针对小空间高可靠性紧固需求开发的典型紧固件。

　　从实际使用场景来看，这类螺钉常被用在3C产品内部PCB板与塑胶壳体的连接、小型气动元件的端盖固定、光学调整架的组件锁紧、伺服电机编码器端盖装配等位置，这些场景的共同特点是安装空间局促，不允许螺钉头部突出过高，同时需要螺钉承受一定的横向剪切力，普通盘头螺钉光杆部分无定位结构，拧紧时容易出现跟转，长期受振动载荷还可能出现松动移位，而带销接结构的TORX槽螺钉刚好能解决这些痛点。

　　设计这款螺钉的时候，首先要平衡头部尺寸与驱动强度的关系，按钮头也就是盘头的头部直径要控制在适配M4螺纹的合理区间，头部厚度做薄，避免安装后突出安装面过多影响周边组件排布，同时头部的TORX梅花槽深度要足够，保证配套批头插入后有足够的啮合深度，拧紧时不会出现打滑、批头脱出的问题，梅花槽本身的驱动受力面是六个均匀分布的弧面，相比十字槽、一字槽，能承受更大的拧紧扭矩，不会出现槽口拧花的情况，适合自动化装配线上的电动起子快速锁付，也方便后期维护拆卸。

　　销接结构的设计是这款螺钉的核心特点，螺纹段靠近头部的位置设置有光杆定位段，光杆直径与螺纹大径做合理公差配合，安装时这个光杆段会先穿入被连接件的预制定位孔，起到径向定位的作用，避免螺钉拧紧过程中出现偏斜，同时光杆部分可以承受横向的剪切载荷，在有振动、冲击的使用环境下，光杆与安装孔的配合能分担螺纹部分承受的横向力，减少螺纹滑牙、螺钉断裂的风险，相比全螺纹螺钉，这种带光杆销接段的结构，连接刚性更好，定位精度更高，适合需要保证被连接件同轴度的装配场景。

　　尺寸边界方面，这款螺钉公称直径M4，适配的安装底孔如果是攻丝安装，要按照M4粗牙螺纹的标准底孔加工，也就是3.3mm左右的预制攻丝底孔，如果是穿过光孔锁付，光孔直径要略大于螺钉光杆段直径，控制在4.2-4.3mm区间，保证光杆段能顺利穿过，有效螺纹长度6mm，意味着被连接件的总叠厚不能超过5mm，要预留至少1mm的螺纹啮合长度保证锁紧力，头部的直径控制在7.5-8mm区间，对应的安装沉孔如果做沉头埋入设计，沉孔直径要做到8.2mm以上，沉孔深度匹配头部厚度，保证安装后头部不突出安装面。

　　实际选型使用的时候还要注意，这类螺钉的TORX槽要匹配对应规格的梅花批头，不能用一字或者十字批头替代，避免槽口损坏，销接光杆段与安装孔的配合公差如果是需要高精度定位的场景，可以选H7/h6的间隙配合，如果只是普通紧固，适当放大间隙也不影响使用，拧紧扭矩要按照M4螺钉的标准扭矩控制，不能过度拧紧导致螺纹滑牙或者头部断裂，在有防松需求的场景下，还可以配合螺纹胶或者防松垫圈使用，进一步提升连接可靠性。

　　从建模角度来说，绘制这款螺钉的三维模型时，要注意螺纹段的收尾处理，不能出现螺纹与光杆段衔接处的破面，梅花槽的曲面要做顺滑过渡，避免应力集中的结构尖角，头部与光杆段的衔接处要做合理的圆角过渡，减少热处理或者受力时的应力集中问题，这些细节处理到位，模型才能直接用于装配干涉检查、工程图导出，甚至直接导入加工设备做试制生产。
