塑料嵌装用M3规格黄铜滚花嵌件

　　做注塑结构设计这么多年，埋置型铜嵌件是手里过的最多的紧固件之一，这次的M3规格黄铜嵌件，是专门针对热塑性塑料壳体连接场景做的优化结构，日常在消费电子外壳、小家电壳体、汽车内饰塑料件、工控设备塑料面板这些场景里，只要涉及塑料件和其他部件的螺纹可拆卸连接，基本都要用到这类嵌件。很多刚入行的结构工程师容易犯的错，是直接在塑料柱上攻M3螺纹，实际上ABS、PC、PP这些常用塑料的螺纹咬合强度极低，反复拆装三次以上基本就滑牙，根本满足不了产品后期维护、部件拆装的需求，而这类铜嵌件通过预埋在塑料柱内部，把螺纹连接的受力载体从塑料转移到黄铜材质上，连接强度能提升5-8倍，反复拆装几十次也不会出现螺纹失效的问题。

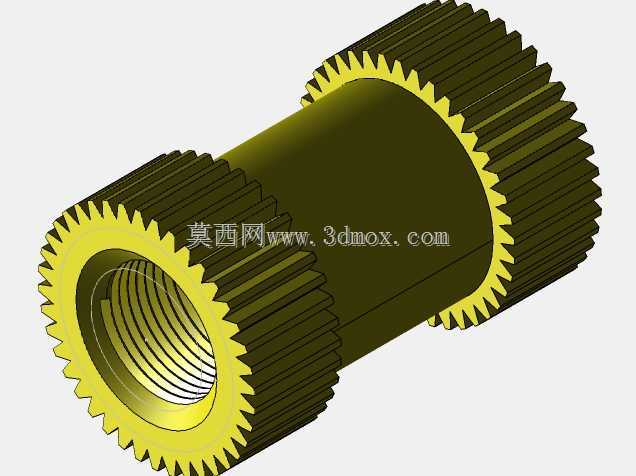

　　这个嵌件的外形设计是经过多轮场景验证的，整体为中空带内螺纹的柱体，两端外圆都做了直纹滚花结构，滚花的齿高、齿距都做了匹配性设计——齿高控制在0.3mm左右，既不会因为齿太浅导致嵌件在塑料里出现轴向窜动、跟转的问题，也不会因为齿过高导致注塑时塑料熔体无法完全填充滚花齿槽，形成内部空隙影响结合强度。两端对称的滚花设计，不管是采用注塑模内预埋放置，还是后期采用超声波压入、热压入的装配工艺，都不需要区分嵌件的安装方向，能大幅降低产线装配的出错率，提升装配效率。中间的光杆段直径比滚花齿顶圆小0.4mm，注塑时塑料熔体包裹住光杆段后，会在滚花段的端面形成止退台阶，哪怕产品在高低温循环环境下使用，塑料和黄铜的热膨胀系数差异导致结合面出现微小间隙，这个台阶结构也能牢牢卡住嵌件，避免嵌件受轴向拉力时被从塑料柱里拔出来。

　　内螺纹是标准M3粗牙螺纹，螺纹有效长度做到8mm，这个长度是经过受力校核的：M3螺纹在黄铜材质上的最小咬合长度只要达到2.5倍螺距就能满足抗拉要求，8mm的有效长度不仅能覆盖常规M3螺丝的拧入深度需求，还预留了足够的冗余量，哪怕装配时螺丝出现轻微偏斜，也不会出现螺纹滑牙、嵌件被顶出的问题。内螺纹的入口端做了0.2mm的倒角导向，不管是自动锁螺丝机作业还是人工手动拧螺丝，都能快速对准螺纹入口，不会出现螺丝顶坏螺纹入口、产生铜屑掉入产品内部的问题，这对有内部电路的消费电子、工控产品来说尤为重要，能避免铜屑导致的电路短路风险。

　　安装边界上，这个嵌件对应的塑料预埋柱外径建议做到6mm以上，塑料柱底部和壳体连接的位置要做R0.5mm的圆角过渡，避免注塑时柱体出现缩水、内部气泡，也能提升塑料柱本身的结构强度，避免锁螺丝时塑料柱出现开裂。如果采用模内预埋的工艺，模具上的定位针直径要和内螺纹做小间隙配合，间隙控制在0.02mm以内，避免注塑时塑料熔体跑入螺纹内部导致螺纹堵塞；如果采用后期热压或者超声波压入的工艺，塑料柱上的预钻孔直径要控制在3.2mm左右，压入深度要比嵌件总长度深0.1mm，保证嵌件压入后端面和塑料柱端面齐平，不会出现凸起影响后续部件的装配贴合。

　　材质上选用H59黄铜是行业内的通用选择，这种黄铜的切削性能好，滚花、攻丝的加工效率高，成本相对可控，而且铜材质的耐腐蚀性好，在普通室内环境下使用不会出现生锈腐蚀的问题，和塑料的结合兼容性强，不管是ABS、PC、PA还是PP、PMMA材质，都能和这个嵌件形成可靠的结合力，不会出现材质不兼容导致的结合面开裂问题。另外黄铜的导热系数比塑料高很多，在一些需要局部导热的场景里，这类嵌件还能兼做局部导热柱，把小功率元器件的热量通过嵌件传导到壳体外部，辅助散热。

　　实际选型的时候要注意，这类双滚花的嵌件不适合用在软质PVC、TPE这类弹性体塑料上，因为弹性体的硬度太低，滚花的咬合作用力不足，容易出现嵌件跟转的问题，这类场景需要选用带环形卡槽的嵌件结构。而针对硬质热塑性塑料的连接场景，这个结构的嵌件是性价比最高的选择，加工工艺成熟，装配容错率高，连接可靠性经过了几十年的行业验证，不管是大批量消费电子生产，还是小批量工控设备定制，都能满足使用要求。建模的时候要注意滚花的建模方式，如果是做结构验证，不需要把每一个滚花齿都画出来，用纹理贴图代替就能满足装配干涉检查的需求，减少模型的面数提升软件运行效率；如果是做加工工艺验证或者模流分析，就需要把滚花齿的实际轮廓画出来，保证模流分析时能准确模拟塑料填充滚花齿槽的过程，提前预判填充不足、困气的问题。
