桌面式24V直流供电适配器结构设计

　　这款24V供电适配器的结构设计，首先要匹配工业现场与民用电子设备的低压直流供电需求，在工业控制场景里，这类适配器常给小型传感器模块、桌面式工控终端、嵌入式控制板提供稳定的24V直流输入，也能适配民用场景里的桌面数码外设、小型LED驱动装置、低功率机电类小设备的供电需求，替代设备内置的变压整流模块，降低终端设备的内部空间占用与散热设计压力。

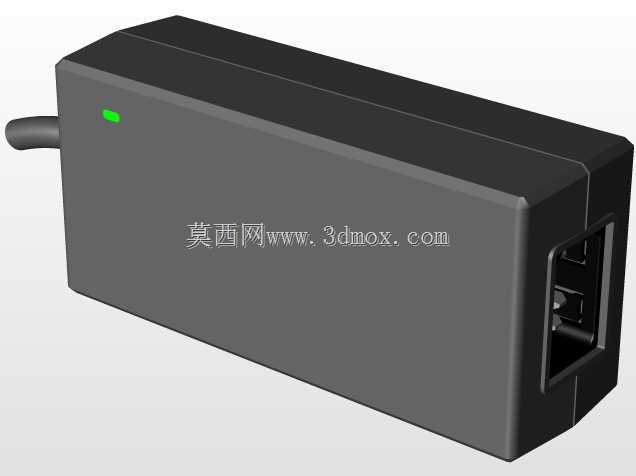

　　从实际使用的边界条件出发，外壳采用长方体圆角过渡的造型，边角做R3左右的圆弧处理，既避免注塑成型时的应力集中问题，也能防止日常搬运、插拔过程中锐角磕碰造成的外壳开裂或者人员划伤。出线端采用侧出式直流线设计，出线位置做了加厚的应力释放锥台，线皮与外壳衔接处的弯折半径控制在8mm以上，能承受日常使用中上千次的弯折拉扯，避免线芯在根部断裂的常见失效问题。输出接口端采用内嵌式凹槽设计，接口周围做1.5mm的凸台防护，插拔输出接头时外力不会直接作用在接口焊盘上，降低接口松脱、电路板焊盘撕裂的风险，接口旁设置的小型状态指示灯，采用半透明PC材质的导光柱，光线柔和不刺眼，能直观反馈供电通断状态，不用额外外接检测设备就能判断供电是否正常。

　　内部结构设计上，外壳上下盖采用卡扣加超声焊接的固定方式，相比螺丝固定的方案，整体密封性能更好，能达到IP40左右的防护等级，阻挡日常环境中的灰尘、细小杂物进入壳体内部，同时装配工序更简单，适合批量生产的效率要求。内部腔体预留了足够的散热空间，功率器件与外壳内壁之间预留1mm的导热胶填充间隙，工作时产生的热量可以通过导热胶传递到塑料外壳向外散出，不用额外加装散热风扇，实现零噪音运行，适配桌面办公、静音要求高的使用场景。

　　安装与使用的尺寸边界方面，整体长宽高控制在110mm55mm32mm的区间，体积小巧，不管是放在设备机柜的层板上，还是桌面摆放都不会占用过多空间，外壳底部预留了两个浅槽的防滑胶条安装位，粘贴防滑胶垫后放在光滑桌面不会轻易滑动，插拔接头时不用额外手扶固定。输入线缆长度预留1.2m的常规使用长度，输出端的接口匹配通用的直流电源接头规格，能兼容市面上绝大多数24V供电的小型设备，不用额外定制转接线材。

　　设计过程中也充分考虑了安规要求，高压输入区域与低压输出区域在内部做了隔离筋设计，爬电距离满足低压电器的安规标准，避免高压串入低压端造成的设备损坏或者安全隐患。外壳材质选用阻燃级ABS材料，阻燃等级达到V0级，即使内部器件出现异常过热的情况，外壳也不会出现明火燃烧的问题，满足电子电器产品的阻燃安全要求。整体结构没有多余的复杂曲面，注塑成型时模具结构简单，脱模斜度控制在1.5度，量产时的成型良率高，后期如果需要调整表面工艺，不管是晒纹还是喷油处理都能实现较好的外观效果。
