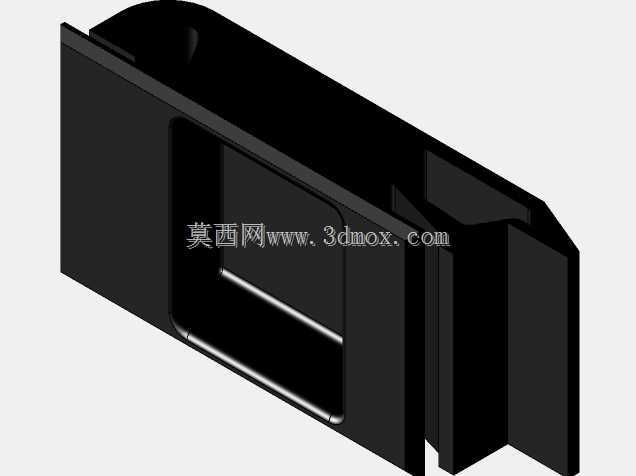

嵌入式塑料拉锁结构三维设计

　　这款嵌入式塑料拉锁的结构设计，最初是针对小型电气控制箱、便携检测设备外壳、桌面式小型仪器舱门的快开需求做的优化，日常在低压配电箱体、户外便携检测终端、小型仓储周转箱的舱门固定场景里，这类拉锁的使用频次非常高，相比传统的金属转舌锁，它不需要额外配套钥匙，徒手就能完成开合操作，在需要频繁开启舱门做内部调试、耗材更换、线路检修的场景下，操作效率能提升不少。从结构细节来看，整个锁体采用一体化注塑成型的思路，没有额外的金属嵌件或者拼接零件，主体的安装基座做了带限位台阶的嵌入式结构，安装时只需要在门板或者舱壁上开出对应尺寸的矩形安装孔，把锁体从外侧推入安装孔，靠基座周边的止口台阶贴住安装面，再通过侧边的弹性卡爪卡入安装孔背面的限位边，

　　就能完成锁体的固定，不需要额外打螺丝或者做胶粘固定，装配工序非常简单，适合批量生产的箱体类产品做快速组装。锁体的操作部分做了内凹式的拉扣设计，平时锁止状态下拉扣表面和安装面基本齐平，不会有突出的结构勾挂外部的线缆、操作人员的衣物，在空间紧凑的设备舱、密集排布的控制柜场景里，能避免很多误碰或者勾挂导致的意外开锁、部件损坏问题。锁止结构的核心是锁体侧边的弹性悬臂卡扣，当舱门推合到位时，卡扣会在自身弹性形变的作用下卡入门框上对应的锁止槽内，实现舱门的可靠固定，需要开启时，只需要抠动内凹的拉扣部位，带动弹性悬臂向内收缩，让卡扣脱离锁止槽，就能直接拉开舱门，整个操作行程控制在10毫米以内，操作力度经过调校，单指就能完成解锁动作，

　　同时锁止状态下的卡扣配合面做了1.5度的倒扣角度，能提供足够的锁止力，在设备搬运、轻微振动的使用场景下不会出现松脱、自行开锁的问题。在安装边界的设计上，锁体的整体嵌入深度做了严格控制，不会占用舱门内侧过多的安装空间，对于壁厚1.5毫米到3毫米的ABS、PC材质的塑胶门板，或者厚度1毫米到2毫米的冷轧钢板门板，都能适配安装，不需要针对不同门板厚度做额外的结构调整，适配性比较强。锁体的边角位置全部做了R2以上的圆角过渡，一方面是避免注塑过程中出现应力集中导致的零件开裂，另一方面也能在安装、操作过程中避免锐边划伤操作人员的手部。在结构强度的考量上，卡扣的悬臂厚度做了针对性的优化，既保证足够的弹性形变行程，不会因为反复操作出现疲劳断裂，

　　又能提供足够的锁止抱紧力，在日常使用中，能承受一定的侧向拉力，满足常规小型箱体的舱门固定需求，不会因为轻微的外力拉扯就出现锁止失效。另外整个锁体的外形没有多余的装饰结构，所有的曲面和结构特征都是为了实现功能、优化注塑工艺做的设计，比如锁体表面的内凹区域做了均匀的壁厚设计，避免注塑过程中出现缩痕、翘曲等成型缺陷，各个结构的脱模斜度统一控制在1度到1.5度之间，不需要做复杂的抽芯结构就能完成注塑生产，能有效降低模具的加工成本和后续的零件生产不良率。在实际的设备配套场景里，这类塑料拉锁还经常用在小型工具收纳箱、桌面3D打印机的耗材舱门、小型实验设备的防护舱盖上，相比外露式的锁扣，它的嵌入式结构能让设备的外表面更加整洁，也方便后续设备外表面的丝印、贴膜等工艺处理，不会因为突出的锁具结构影响外观处理工序。
