工程用桥式尼龙拖链线缆防护结构

　　在自动化生产线、数控机床、桁架机械手这类存在长行程往复运动的设备里，线缆、油管、气管的排布防护一直是结构设计阶段不能跳过的环节——如果直接让管线随运动部件拖拽，用不了多久就会出现外皮磨损、管线弯折死结、接头受力松脱的问题，严重时还会拉断芯线造成设备停机。这类桥式尼龙拖链就是专门解决这类往复走线防护需求的部件，它能把所有随动管线规整收纳在链节内部，跟着运动端同步做弯曲往复动作，全程给管线提供稳定的支撑和防护，避免管线和设备机架、地面直接摩擦，同时把管线的弯曲半径控制在合理范围内，防止管线过度弯折造成内部芯线或管路折损。

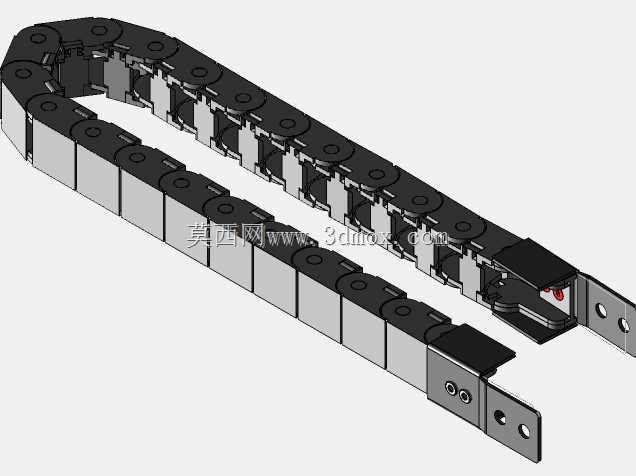

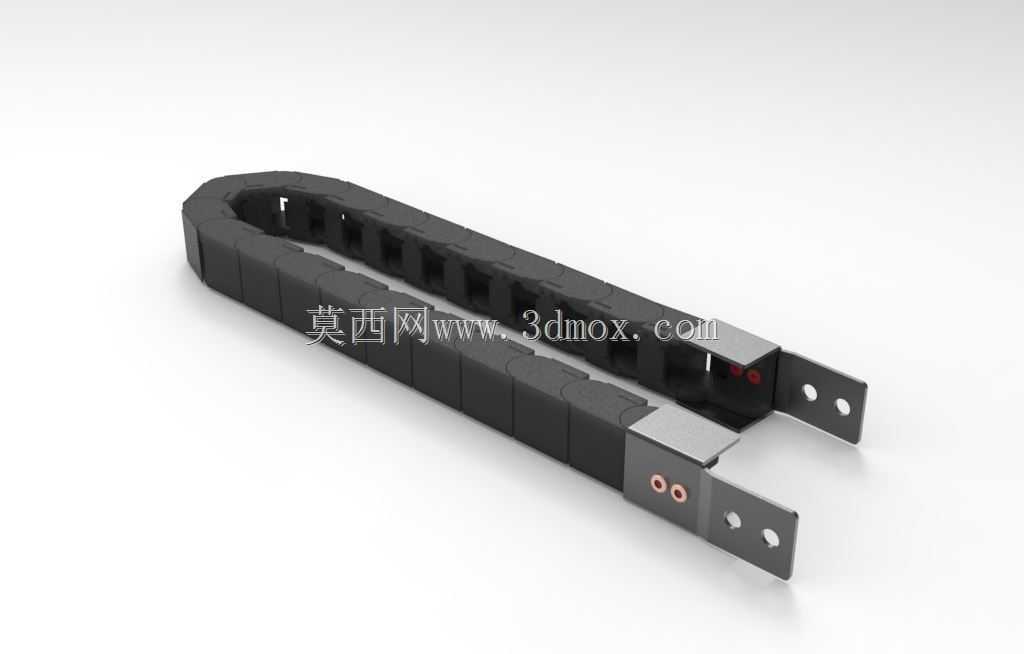

　　从结构设计逻辑来看，这款拖链采用对称的双侧链板拼接结构，每一节链板之间通过销轴式卡扣连接，相邻链节之间的转动角度被严格限位，既保证拖链可以沿着设定的弯曲半径顺畅弯折，又不会出现过度弯折、反向折死的情况。链节内侧做了光滑的圆弧过渡，没有尖锐的棱角，避免管线在拖链内部往复移动时被刮伤外皮；桥式的镂空结构一方面能减轻拖链整体的自重，降低运动端的负载，另一方面也方便日常巡检时观察内部管线的磨损情况，后期更换管线时也不用完全拆解整条拖链，直接从镂空位置就能操作，维护效率更高。两端的安装接头采用金属固定片设计，固定片上预留了标准的螺栓安装孔，安装时可以直接通过螺栓把拖链的固定端锁在设备机架的走线位置，活动端锁在往复运动的部件上，金属固定片相比纯尼龙接头的抗拉扯强度更高，就算设备运行速度快、往复加速度大，也不会出现接头断裂、拖链脱开的问题。

　　做设备选型和安装布局的时候，首先要根据内部穿装的管线总数量、单根管线的外径来确定拖链的内宽和内高，要保证所有管线穿入后，管线之间留有10%左右的活动间隙，不能塞得太满，不然拖链弯折的时候管线之间会互相挤压，加速外皮磨损；拖链的弯曲半径要根据内部最粗、弯折要求最高的管线来选，比如普通动力电缆的弯曲半径一般不小于电缆外径的10倍，带屏蔽层的通讯电缆、光纤的弯曲半径要求更大，油管、气管的弯曲半径也要符合管路本身的弯折要求，选小了会造成管线弯折处通流面积变小，甚至折堵管路。安装的时候要注意拖链的固定端和活动端要处在同一水平面上，长行程应用时如果拖链的悬空长度超过产品本身的自承重上限，要配套加装导向槽，避免拖链运行时出现下塌、侧弯、卡滞的情况；穿线的时候要把重量大的管线放在拖链内侧，重量轻的放在外侧，所有管线都要顺着拖链的自然弯曲方向排布，不能扭绞，穿好后可以来回拖动几次活动端，确认管线在拖链内部可以自由活动，没有被卡压的情况。

　　这类拖链的尼龙材质本身添加了耐磨和抗老化改性成分，在常规车间的温湿度环境下，长期往复运行的磨损量很低，也能耐受普通车间里的切削液、润滑油飞溅，不会轻易出现脆化开裂的问题，相比金属材质的拖链，它运行时的噪音更小，自重更轻，不会给运动部件增加太多额外负载，在中低速往复运动的设备上应用非常广泛，从普通的小型自动化设备，到大型的龙门加工中心、长行程桁架机械手，都能看到这类拖链的应用。设计三维模型的时候，链节之间的配合间隙要留得合理，间隙太小的话实际生产出来因为注塑件的公差，会出现转动卡滞的问题，间隙太大又会让拖链整体的刚性不足，运行时容易晃荡；两端安装孔的位置尺寸要和常用的设备安装标准匹配，方便用户直接选型替换，不用额外做安装转接板。
