直角弯式电源接插件结构设计

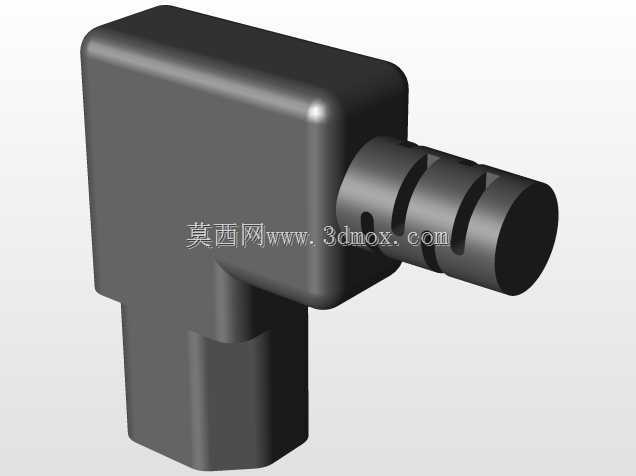

　　在各类紧凑型电气设备内部布线、狭小空间供电接驳场景中，直式电源接头往往会因为出线方向与安装面垂直，占用过多垂直方向空间，甚至出现线缆弯折半径不足导致的线芯疲劳断裂、绝缘层破损等问题，90度弯式结构的电源连接器正是为解决这类空间受限场景的接驳需求而设计。这类接插件广泛应用于桌面式工控设备、小型家电内部供电转接、机柜侧方出线供电、便携式电子设备外接电源输入等场景，能够在不额外增加设备外壳凸起高度的前提下，完成电源回路的可靠连通，同时引导线缆沿设备外壳或安装面平行排布，优化整机内部走线布局，减少线缆被拉扯、剐蹭的风险。从功能特性来看，这款弯式电源连接器采用L型一体式绝缘本体结构，主体转角处做了大圆角过渡处理，

　　既避免了注塑成型时的应力集中问题，也能在日常插拔受力时分散应力，降低本体开裂的风险。接头出线端设置有多道环形防脱槽，装配时线缆外层的绝缘护套通过压接或者注塑包覆的方式嵌入槽内，能够大幅提升线缆与接头本体的拉脱力，避免使用过程中线缆受外力拉扯时内部导电端子与线缆脱焊、松脱，造成接触不良或者短路隐患。对接端的柱形结构做了等距分段开槽设计，这类开槽结构在公头插入对应母座时，能够依靠塑胶本体的微量弹性变形提供合适的插拔力，同时保证对接后周向贴合紧密，减少接插间隙带来的接触电阻波动，也能在一定程度上阻挡日常使用中的灰尘、细小杂物进入接插接触面，降低接触不良的发生概率。从设计思路层面，建模时首先需要明确接插件的安装边界与出线方向，

　　先确定两个垂直方向的对接轴线，转角位置的壁厚需要保持均匀，避免注塑成型时出现缩痕、填充不足的缺陷，本体外部的棱角全部做R角处理，既符合安规要求避免锐边划伤操作人员或线缆绝缘层，也能提升产品的外观质感。出线端的防脱槽深度需要控制在合理范围，过深会削弱本体结构强度，过浅则无法提供足够的防脱拉拔力，槽边同样需要做小圆角过渡，避免压接线缆时割伤绝缘层。对接端的开槽宽度需要根据所选塑胶材料的弹性模量调整，保证插拔力度处于用户易操作的区间，同时多次插拔后不会出现塑性变形导致的接触松垮。尺寸设计上，需要优先匹配对应规格母座的适配尺寸，对接端的外径公差需要控制在合理的负公差区间，保证能够顺利插入适配母座，同时周向间隙不超过0.1mm，

　　避免接插后出现晃动。L型本体的两个垂直段长度需要结合应用场景的空间限制确定，垂直于安装面的段长需要尽量压缩，以降低安装后整体的凸起高度，平行于出线方向的段长需要满足内部导电端子的固定长度要求，保证端子在本体内不会出现窜动，同时预留足够的压线、焊接空间。安装使用时，这类弯式接头不需要额外的固定结构，依靠接插本身的保持力即可完成固定，出线方向沿安装面平行排布，能够将线缆的弯折半径控制在安全范围内，相比直式接头能够节省至少三分之一的垂直方向安装空间，在紧凑型设备的结构设计中，这类弯式接插件能够给结构工程师留出更多的元器件排布空间，降低整机的厚度尺寸。建模过程中需要重点关注转角位置的顺滑过渡，避免出现直角转折带来的应力集中，同时所有配合面的拔模角度需要统一，满足注塑生产的脱模要求，本体表面的蚀纹或者光面处理可以根据应用场景调整，工业类应用通常选择细蚀纹表面，能够隐藏日常使用产生的划痕，提升产品的耐用观感。
