小型船舶舷侧防护栏框架结构设计

　　在小型内河作业艇、近岸休闲游艇的舷侧结构设计中，防护栏框架是兼顾人员安全防护、船体线型贴合度、结构轻量化的核心构件，本次设计的弧形分段式防护栏框架，主要适配船长6-8米的小型敞开式船舶，安装位置集中在船艏到船中区域的舷侧上边缘，替代传统直段拼接式护栏，解决小曲率线型船体上护栏安装后与甲板边缘贴合度差、易出现结构应力集中的问题。从实际使用场景来看，这类舷侧防护栏主要承担三个核心功能：一是人员临边防护，在船舶靠泊、人员上下、航行过程中站在舷边作业时，提供足够的侧向支撑力，避免人员意外落水，框架采用分段式矩形管拼接结构，每段框架的横向支撑间距控制在350mm以内，符合船舶行业人员防护的安全间距要求，防止人员从栏架间隙滑脱；

　　二是作为舷侧外挂设备的安装基础，框架预留的安装平面可以固定救生圈支架、缆绳挂钩、舷边照明灯具等附属配件，不需要额外在船体甲板上打孔焊接，减少船体结构的防腐破坏点；三是兼顾船体外观的流线型一致性，框架整体弧度完全匹配船体舷侧的外飘线型，不会出现直段护栏拼接后突出船体线型、影响靠泊时与码头贴合的问题。设计过程中首先确定安装边界条件，框架的底部安装面完全贴合甲板舷边的上沿折边，整体安装高度从甲板面起算为900mm，符合小型船舶舷侧防护的高度要求，不会因为高度过高遮挡驾驶人员的舷侧视线，也不会因为高度过低失去防护作用。框架的整体弧度采用多段折线拟合曲面的设计思路，没有使用大曲率弯管工艺，而是将整体弧形拆分为7个独立的矩形管框段，

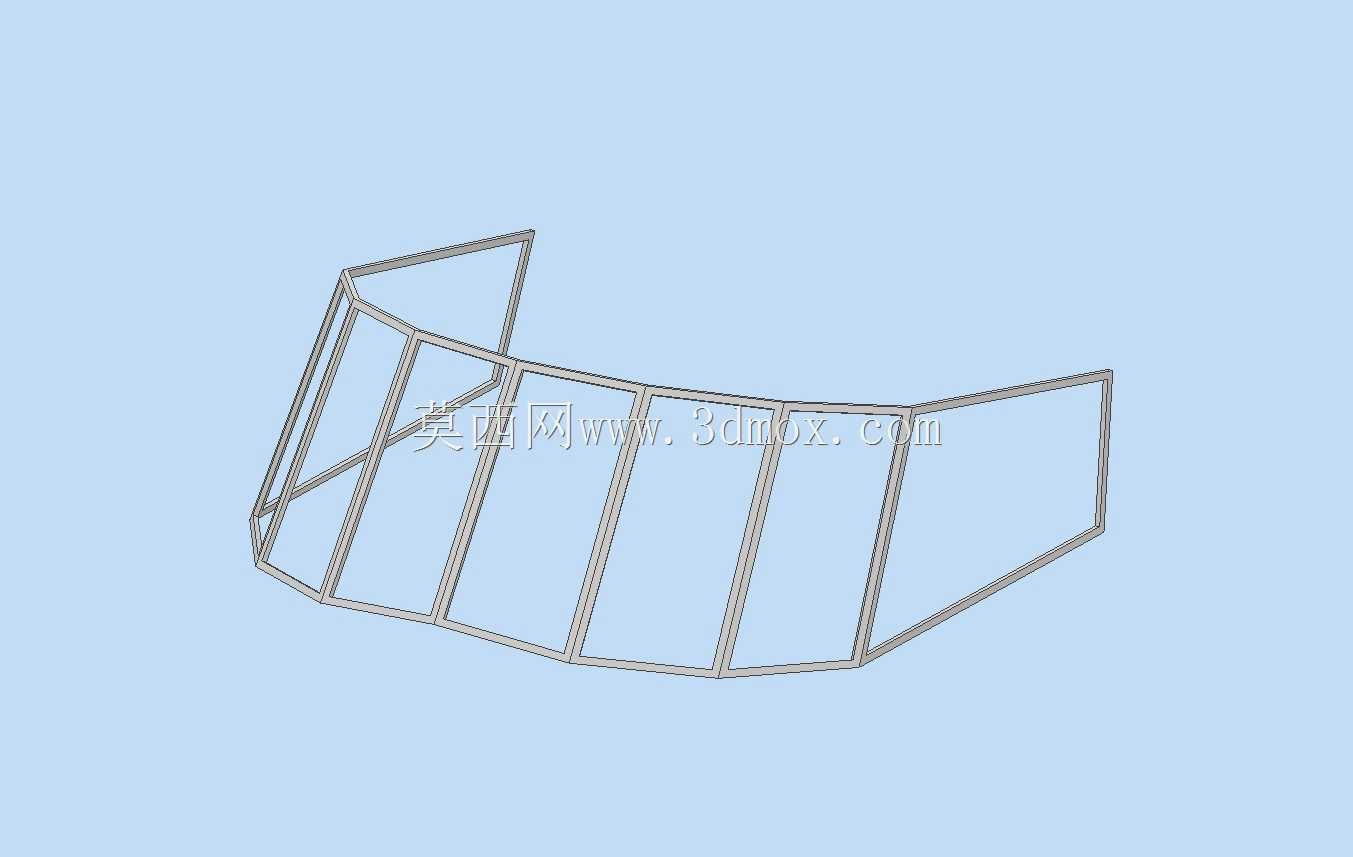

　　每个框段之间通过斜向拼接的方式形成连续的弧形轮廓，这种设计的优势在于不需要专用的弯管设备，普通的管材切割、焊接工艺就可以完成加工，大幅降低小型船舶修造厂的生产门槛，同时每个独立框段都可以单独更换，在船舶靠泊发生碰撞导致局部护栏变形时，不需要整体拆除护栏，只需要更换对应位置的损坏框段即可，降低后期维护成本。结构受力层面，每个框段都采用闭合式矩形管焊接结构，框段的上下横梁采用25252mm的304不锈钢矩形管，竖向支撑采用20201.5mm的同材质矩形管，相邻框段之间的拼接位置设置加厚的连接角片，通过螺栓与甲板舷边的预埋衬板连接，连接点的间距控制在400mm以内，保证在船舶横摇角度达到30度时，护栏整体不会出现连接松动、结构变形的问题。

　　考虑到船舶使用环境的高盐雾、高湿度特性，框架所有焊接位置都做了打磨抛光处理，焊道表面做钝化处理，避免焊接位置出现锈蚀蔓延的问题，框架的内侧预留了防护网安装槽，后期可以根据使用需求加装钢丝防护网或者亚克力挡板，防止航行过程中舷侧浪溅打入船内，也可以避免小型工具、物品从护栏间隙掉落水中。在安装适配性上，框架的底部连接边做了15度的向内折角，完全匹配小型船舶舷边甲板的外飘倾角，安装后框架的竖向支撑保持垂直于水平面，不会因为甲板的倾斜角度导致护栏向内倾斜占用甲板通行空间，框架整体的分段长度控制在800mm每段，方便运输和现场安装，不需要大型吊装设备，两名作业人员就可以完成整段护栏的拼接安装。不同于大型船舶的固定式重载护栏，这款轻型防护栏框架专门针对小型船舶的使用需求做了轻量化优化，整段护栏的总重量控制在18kg以内，不会给小型船舶的上部重量带来过多负担，避免影响船舶的稳性，同时框架的所有管材端口都做了封堵处理，避免管材内部进水积存导致的内部腐蚀问题，延长结构的整体使用寿命。在实际选型匹配时，设计人员可以根据不同船型的舷侧弧度，调整每个框段的拼接角度，不需要重新开模或者定制弯管，只需要调整管材的切割角度就可以适配不同曲率的船体型线，适配性覆盖目前主流的小型敞开式游艇、作业艇、钓鱼艇的舷侧防护需求，在近岸养殖作业船、内河交通艇上也可以通过调整框段数量、整体高度来满足不同的使用要求。
