推拉式快速夹钳压紧定位工装结构

　　在工装夹具设计领域，推拉式快速夹钳是生产线工位上应用频次极高的手动压紧定位元件，广泛覆盖电子装配工位的PCB板定位、小型五金件焊接工装的工件压紧、木质家具加工中的板材临时固定、注塑件水口修剪工位的工件夹持等场景，相比传统的螺栓压紧、台虎钳夹持，这类夹钳的操作行程短，压紧与释放动作可在一秒内完成，能大幅降低工位操作的辅助时间，提升单工位作业效率。从结构功能来看，这款夹钳采用推拉式施力逻辑，区别于常见的垂直下压式夹钳，其施力方向沿夹钳轴向水平输出，适配安装空间受限、压紧方向需要沿工件侧面水平施力的工位，比如薄壁壳体类零件的侧向顶紧、流水线治具上的工件侧向定位，不会在工件上方留下操作干涉空间，方便作业人员取放工件与开展加工操作。

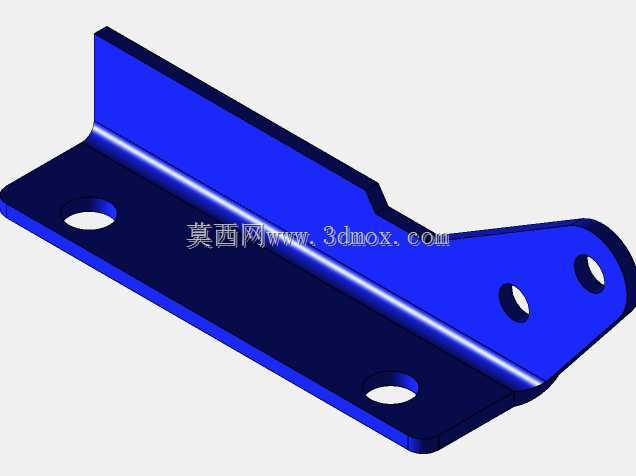

　　夹钳的核心传力结构采用连杆死点锁紧原理，当操作手柄推至锁紧位置时，内部连杆机构越过力学死点，此时即使工件受加工振动、外力冲击，夹钳也不会出现松脱，能稳定保持预设的压紧力，避免工件移位导致的加工尺寸偏差；操作手柄采用大弧度 ergonomic 造型，表面做防滑纹理处理，作业人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。底座部分采用带安装孔的平板式设计，两个安装孔位的中心距经过标准化匹配，可直接通过内六角螺栓固定在工装基板、铝型材工作台面或者专用治具架上，安装时不需要额外加工适配沉孔，底座的底面做平面度精磨处理，安装后夹钳整体的水平度偏差可控制在0.1mm以内，保证推杆的运动方向与安装基准面平行，避免长期使用后出现推杆偏磨、

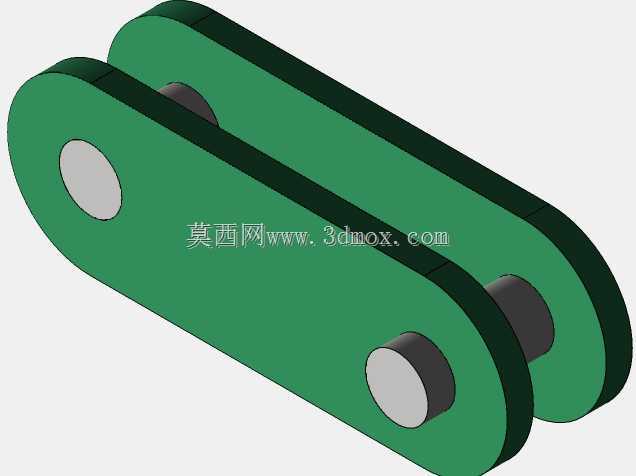

　　锁紧力下降的问题。夹钳的推杆部分采用带调节螺纹的结构设计，前端的压头位置可通过螺纹旋转调整伸出长度，适配不同厚度、不同定位距离的工件，调节范围覆盖0-20mm的行程差，调整到位后通过锁紧螺母锁死，不会在反复压紧过程中出现位置偏移；压头前端采用非金属耐磨材质，接触工件表面时不会压伤铝件、塑料件等软质工件的表面，也不会在不锈钢工件表面留下压痕，适配对外观面要求较高的产品加工场景。从设计思路层面，这款夹钳的各部件做了模块化拆分，手柄、连杆、底座、推杆均为独立可替换部件，长期使用后如果出现易损件磨损，不需要整体更换夹钳，仅需替换对应磨损部件即可降低工装维护成本；各运动副之间预留了合理的配合间隙，在车间多粉尘、少量切削液飞溅的工况下，

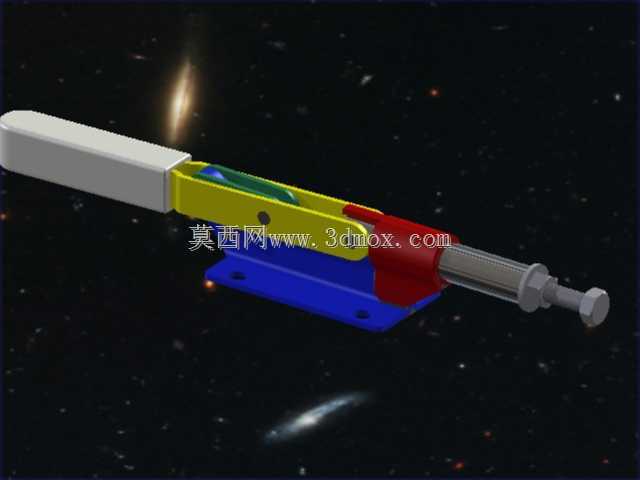

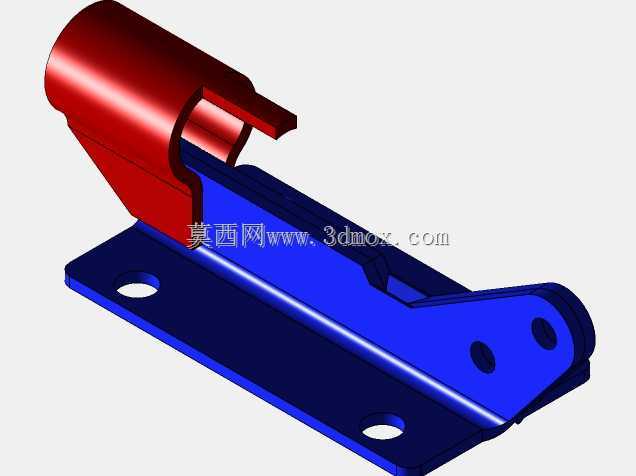

　　也不会出现卡顿、卡死的问题，日常维护仅需定期在铰接点滴注少量润滑油即可保证动作顺畅。外形尺寸方面，夹钳整体长度在锁紧状态下约180mm，底座宽度约40mm，手柄操作时的最大摆动高度约60mm，安装时仅需在基板上预留100mm×50mm的安装空间即可满足操作需求，不会占用过多的工装台面空间，可在小型治具上密集布置多个夹钳实现多点位同步压紧。在实际选型应用中，这类夹钳的额定压紧力通常在10-30kg区间，适配小型工件的定位需求，不可用于重型切削、大冲击力加工场景的工件夹持，设计工装时需要根据工件的加工受力情况核算所需压紧力，匹配对应规格的夹钳，避免压紧力不足导致工件飞脱，或是压紧力过大导致工件变形。夹钳的表面处理采用彩色喷塑工艺，不同功能部件采用差异化颜色区分，底座为蓝色、中部连杆为黄色、锁紧连接块为红色、手柄为灰色，在车间复杂的工装环境中可快速识别夹钳位置，也方便设备点检人员快速判断夹钳是否处于锁紧状态，避免未锁紧就启动加工设备导致的生产异常。
