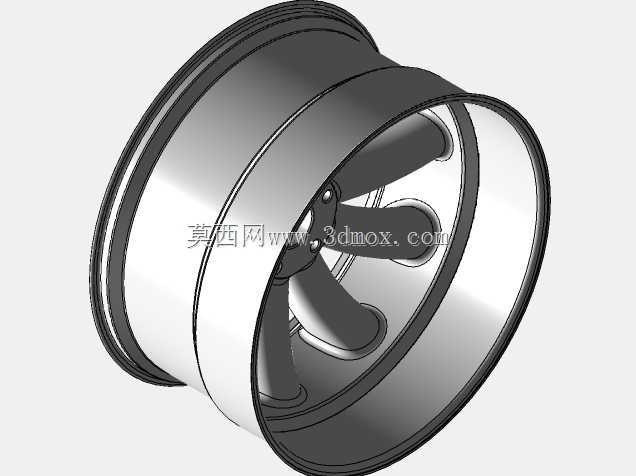

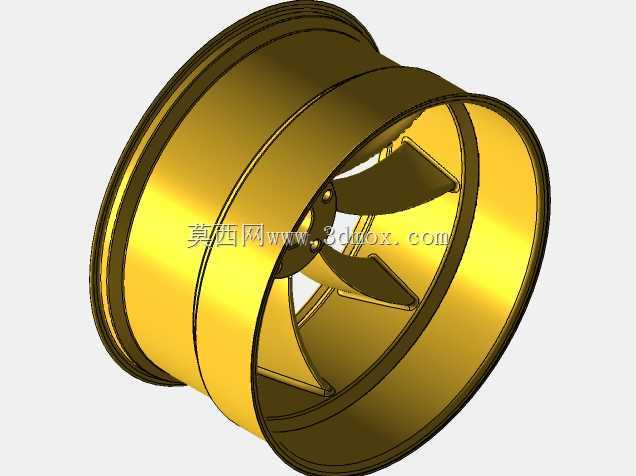

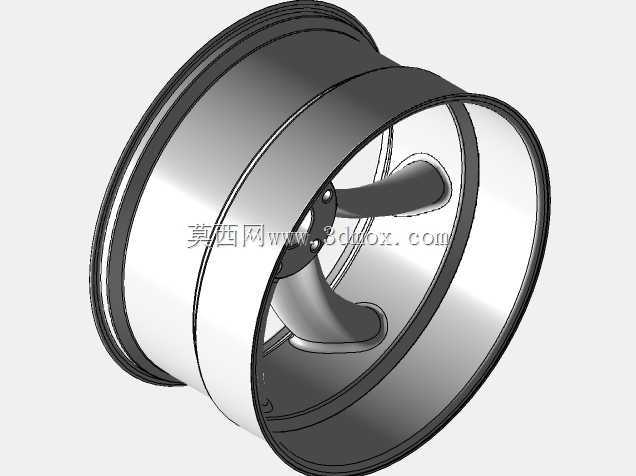

筒式轴流通风叶轮结构三维设计

　　在民用商用通风、工业管道送风、设备散热排风的实际工程场景里，这类筒装轴流叶轮组件是小空间定向送风的核心功能部件，不同于外露式轴流扇，带外筒的结构本身就承担了气流整流、安装定位、防护隔离的多重作用，在做结构设计的时候，首先要匹配安装场景的边界约束，这类组件通常是嵌入到通风管道、设备柜体的预留开孔内，外筒的外径尺寸要适配常规圆形通风道的公称通径，筒身的轴向长度要兼顾叶轮的安装空间与前后导流段的长度需求，避免气流在进风侧出现紊流区，也防止出风侧气流扩散过快导致送风压损过大。叶轮部分的设计要先匹配额定转速下的气动性能，叶片的翼型截面要根据目标风量风压做参数化调整，叶片与轮毂的连接位置要做圆弧过渡，一方面减少应力集中，

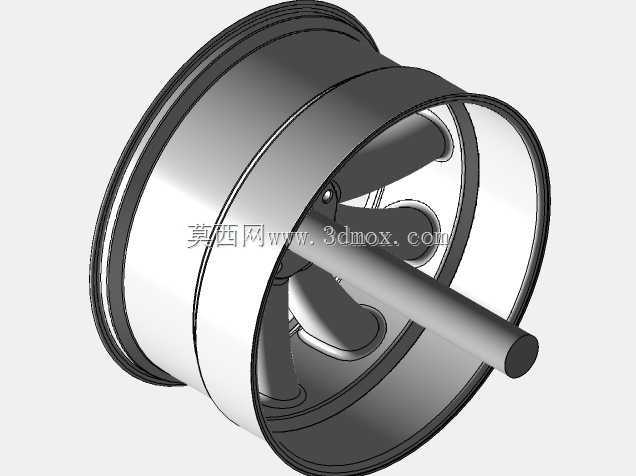

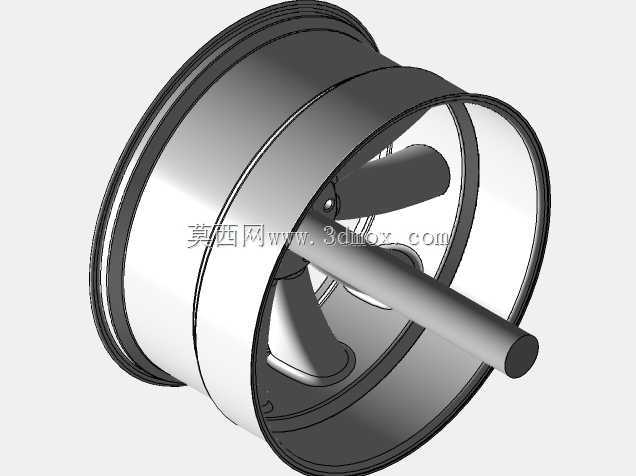

　　避免长期转动下的连接部位疲劳开裂，另一方面也能降低叶根位置的气流涡旋，减少气动噪声。中心传动轴的设计要兼顾扭矩传递与安装同轴度，轴伸长度要匹配配套驱动电机的输出轴连接尺寸，轴与轮毂的配合要选合适的公差带，既要保证装配时的同轴度要求，避免转动时出现动不平衡量过大引发的振动，也要方便后期维护时的拆装更换。外筒两端的翻边结构是安装时的主要受力面，翻边的厚度、螺栓孔的分布圆直径要匹配对应通径管道的连接法兰标准，保证安装时能和上下游管道或者设备面板紧密贴合，减少接缝处的漏风损失。筒身内壁与叶片叶尖的间隙控制是这类结构设计的关键要点，间隙过大会导致叶尖回流损失，直接降低风机的运行效率，间隙过小则会因为加工误差、

　　转动时的轴系挠度变化出现叶尖刮蹭筒壁的问题，通常要根据叶轮直径、轴系的刚性参数预留合理的均匀间隙，同时要保证筒身的圆度公差，避免局部间隙过小引发运行故障。在实际选型应用中，这类结构可以直接嵌入到新风系统的送风支管、电控柜的散热通风口、小型工业设备的排风通道内，不需要额外加装防护外罩，外筒本身就可以隔绝转动部件与外界的接触，满足基础的安全防护要求。设计过程中还要考虑动平衡的校正工艺，叶轮在完成注塑或者钣金焊接加工后，要在轮毂或者叶片的指定位置做动平衡去重，保证额定转速下的振动值在允许范围内，降低运行时的噪声与轴承负载，延长配套轴承与驱动部件的使用寿命。进风侧的筒口位置可以根据需求加装导流圆弧或者防护网，出风侧如果有定向送风需求，

　　也可以配套加装导风格栅，整个组件的安装不需要复杂的固定支架，依靠两端的法兰连接就可以完成定位，适配多种紧凑空间的通风需求。结构建模的时候要重点校验叶片与筒壁的干涉情况、轴与轮毂的配合长度、法兰螺栓孔的位置度，还要模拟轴系在最大扭矩下的挠度变形，确认叶尖间隙在变形后依然处于安全范围内，避免实际生产装配后出现运行卡滞的问题。这类结构相比无外筒的轴流叶轮，气流组织更稳定，安装更便捷，防护性能更好，在小流量高风压的局部通风场景里有很高的应用占比，设计时要平衡气动效率、结构强度、安装适配性三者的关系，不能单一追求某一项参数而忽略实际工程应用中的装配、维护、运行可靠性要求。
