双耳环铰接式工程液压油缸结构

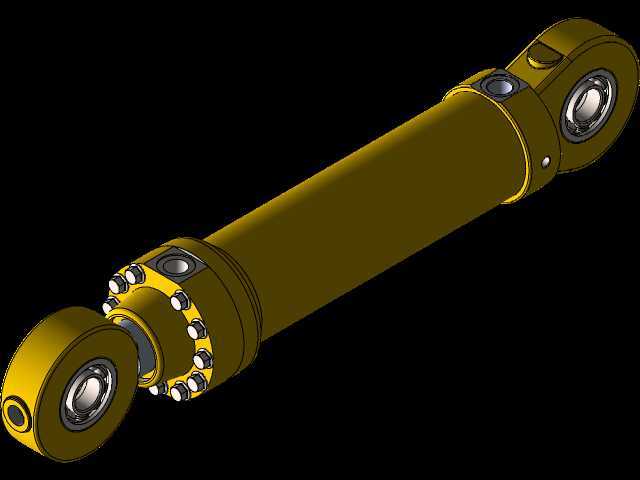

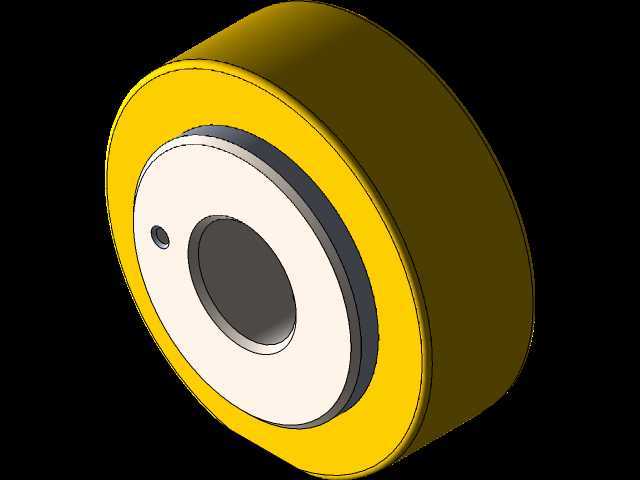

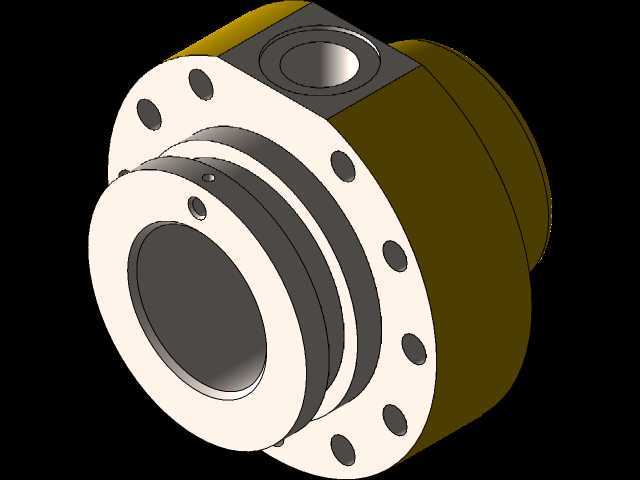

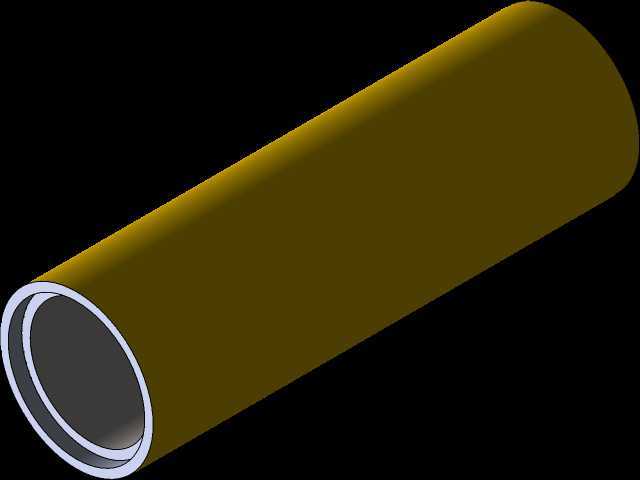

　　在工程机械、重型装备的液压传动回路里，这类双耳环铰接的油缸是把液压能转化为直线往复机械能的核心执行部件，常见于挖掘机斗杆驱动、装载机举升机构、自卸车货厢翻转、起重机变幅机构这类需要大推力直线动作的场景，区别于法兰安装、脚座安装的油缸，两端带关节轴承的铰接结构能补偿安装面的角度偏差，适配工作过程中构件相对摆动的工况，避免缸杆承受额外径向力导致密封件偏磨、杆体弯曲的故障。从结构设计逻辑来看，整个部件以缸筒作为承压主体，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动寿命，减少内泄；无杆腔端采用螺栓压紧的端盖结构，沿端盖圆周均匀布置的高强度锁紧螺栓能承受油缸大腔进油时的轴向推力，端盖与缸筒之间设置静密封，

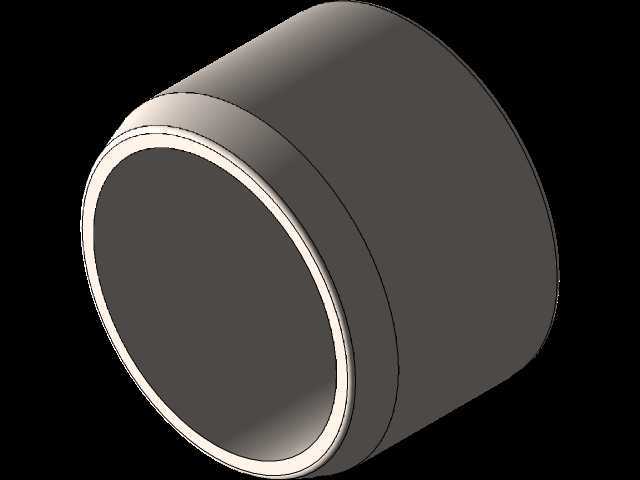

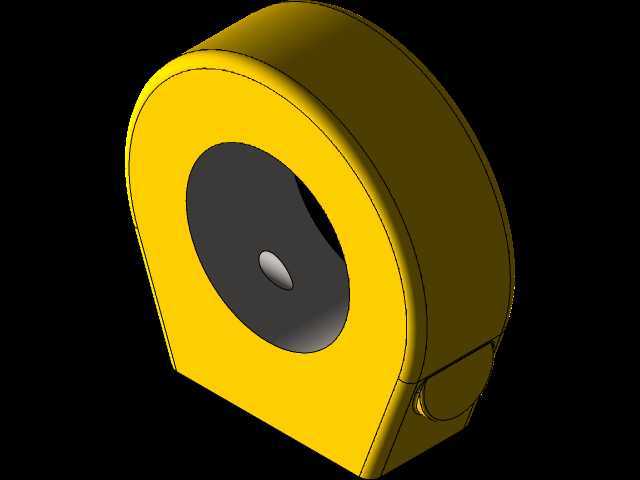

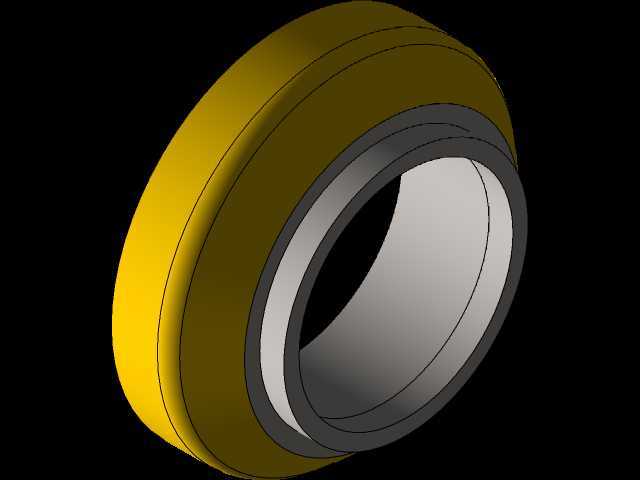

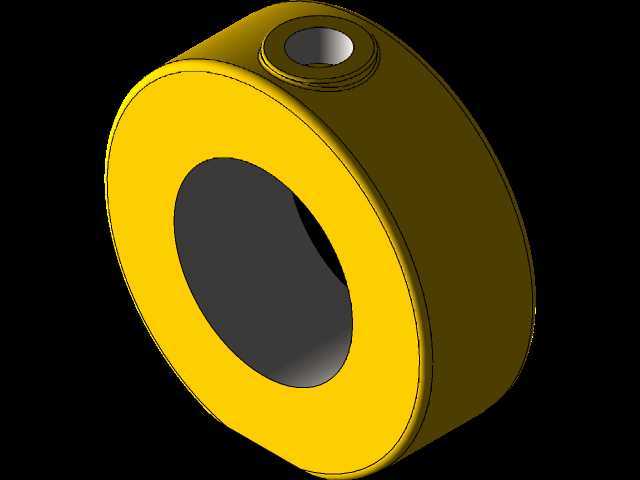

　　配合导向环保证活塞组件的同轴度，避免活塞运动过程中出现卡滞。有杆腔侧的活塞杆表面做了淬火后镀硬铬处理，硬度达到HRC58以上，镀层厚度不小于0.03mm，既能抵御户外工况的泥沙、水汽腐蚀，也能降低杆密封的磨损速率；杆端和缸底端的耳环内都镶嵌了向心关节轴承，轴承内圈与安装销轴配合，允许安装时存在±5°以内的角度偏差，适配设备工作时铰接点的摆动需求，避免因为机架焊接变形、工作载荷冲击带来的附加弯矩损坏油缸密封和杆体。做三维建模的时候，首先要确定油缸的安装距，也就是两个耳环铰接中心的最短距离，这个尺寸直接决定了油缸在设备上的安装边界，要匹配主机的铰点位置预留足够的安装空间，避免油缸全缩时和周边构件发生干涉；其次要核算行程，

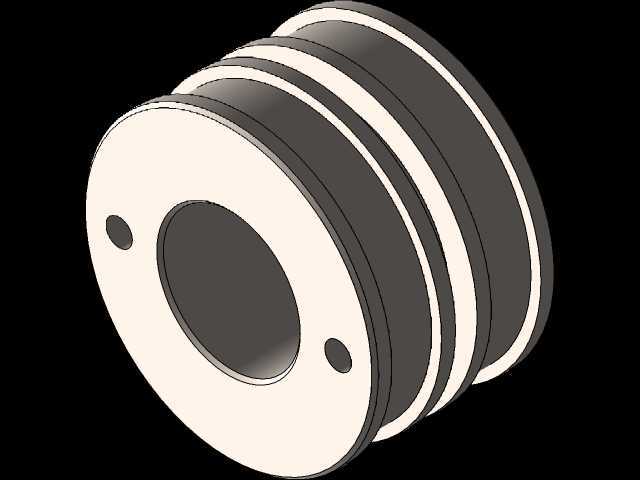

　　行程长度要满足主机动作的极限位置需求，同时要预留足够的缓冲余量，避免活塞运动到行程端点时直接撞击端盖，造成结构损坏。建模过程中要注意密封槽的尺寸公差，活塞上的格莱圈、斯特封，活塞杆处的防尘圈、杆密封、支撑环的槽宽和槽深都要符合密封件的安装尺寸要求，过紧会导致密封件装配后变形过大摩擦力剧增，过松则会出现内泄、外泄的问题；端盖上的螺栓孔要做均布处理，螺栓的规格选型要根据油缸的额定工作压力、缸筒内径核算轴向推力，保证螺栓的预紧力和抗拉强度满足满载工况的安全系数要求，通常安全系数不低于3.5。这类油缸在实际选型应用时，还要结合工况的负载特性确定工作压力等级，常规工程机械用的油缸额定压力多在16MPa-25MPa区间，

　　重载矿山设备的油缸压力会做到31.5MPa，对应的缸筒壁厚、活塞杆直径、螺栓规格都要随压力等级做对应调整；铰接耳环的销轴孔径要和主机的铰接销轴尺寸匹配，关节轴承的额定动载荷要满足工作过程中的冲击载荷要求，避免轴承过早出现点蚀、卡滞。另外在结构细节上，缸筒上设置的油口位置要兼顾管路布置的便利性，避免油缸摆动过程中液压油管和周边构件发生剐蹭，油口的连接螺纹要匹配标准液压管接头的规格；端盖处通常会设置缓冲装置，当活塞运动到接近行程端点时，缓冲柱塞插入端盖的缓冲腔，通过节流孔缓慢排出油液形成背压，降低活塞对端盖的冲击，减少工作过程中的噪音和结构振动。建模时还要考虑装配工艺性，端盖和缸筒的配合面要设置导入倒角，方便密封件装配时不会被锐边切损，活塞杆和活塞的连接部位要设置可靠的锁紧结构，避免反复换向冲击导致连接松动；耳环处的关节轴承要设置防尘密封，阻挡泥沙、粉尘进入轴承摩擦面，延长轴承的使用寿命。
