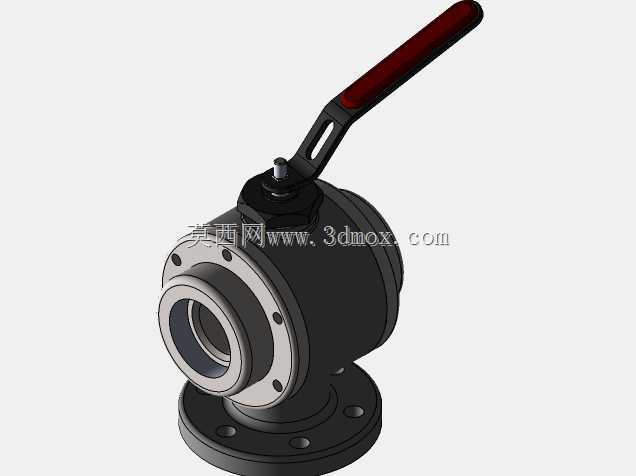

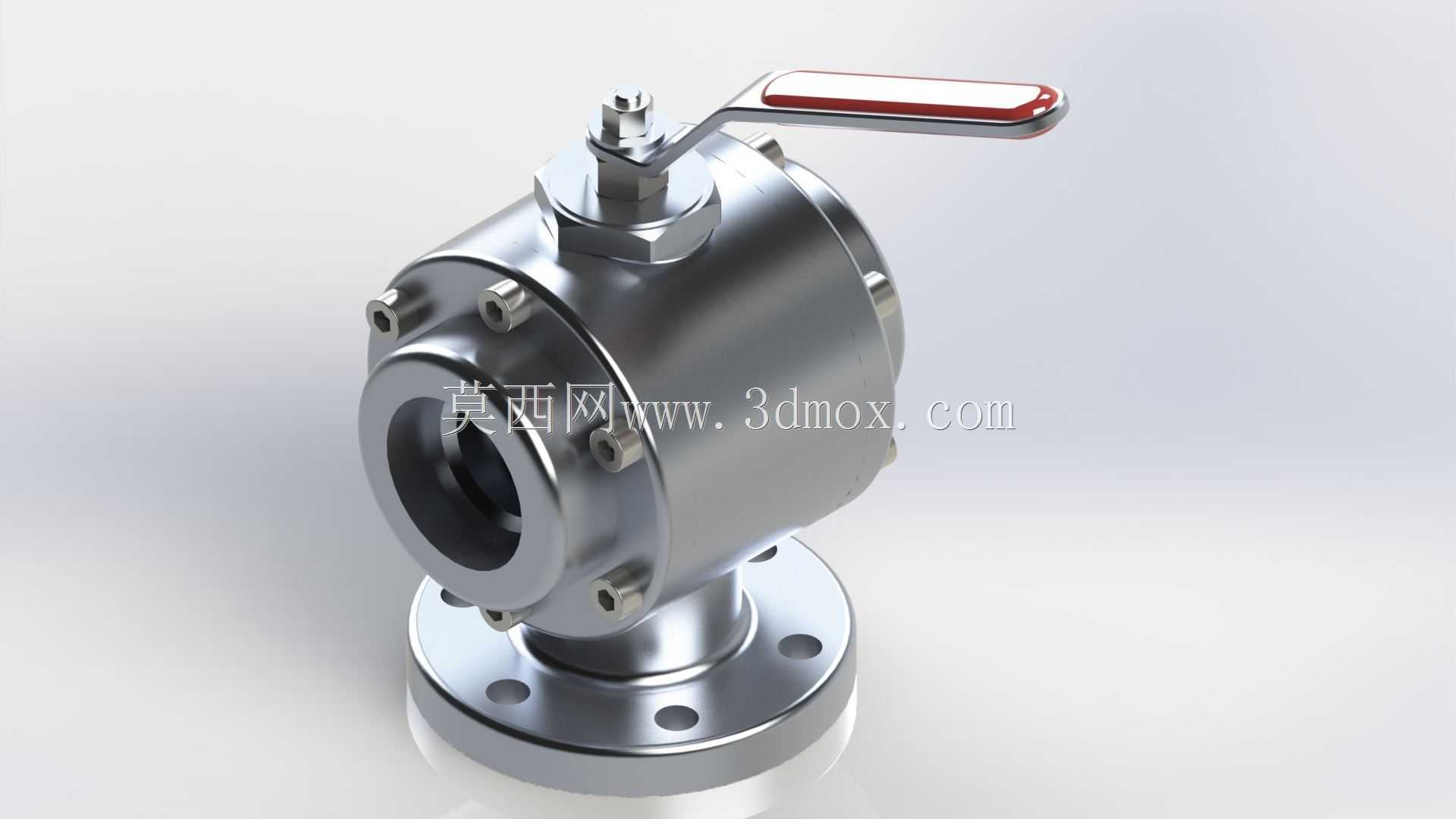

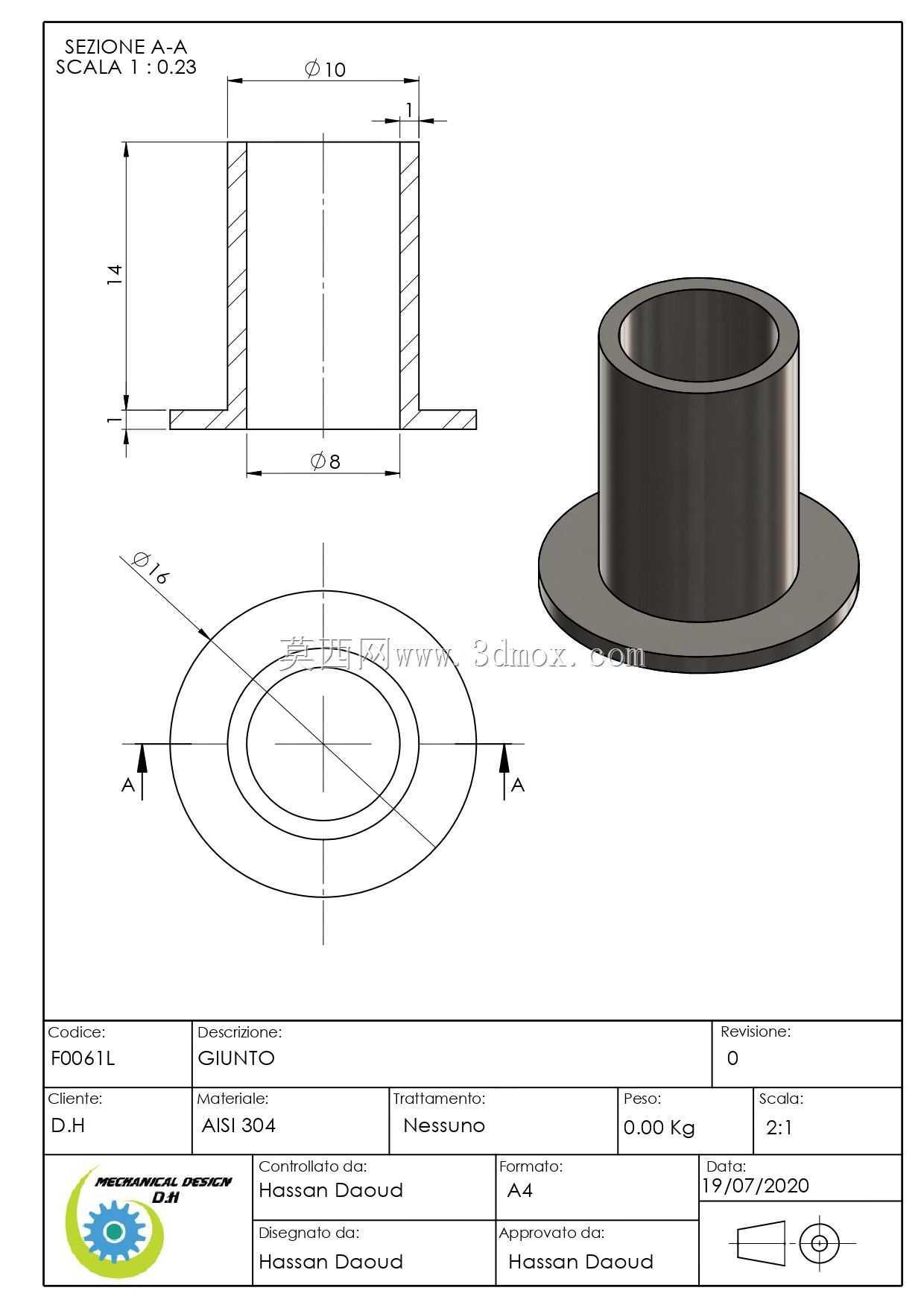

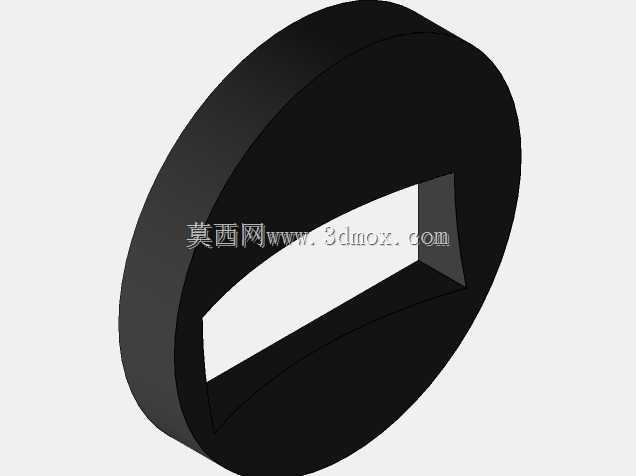

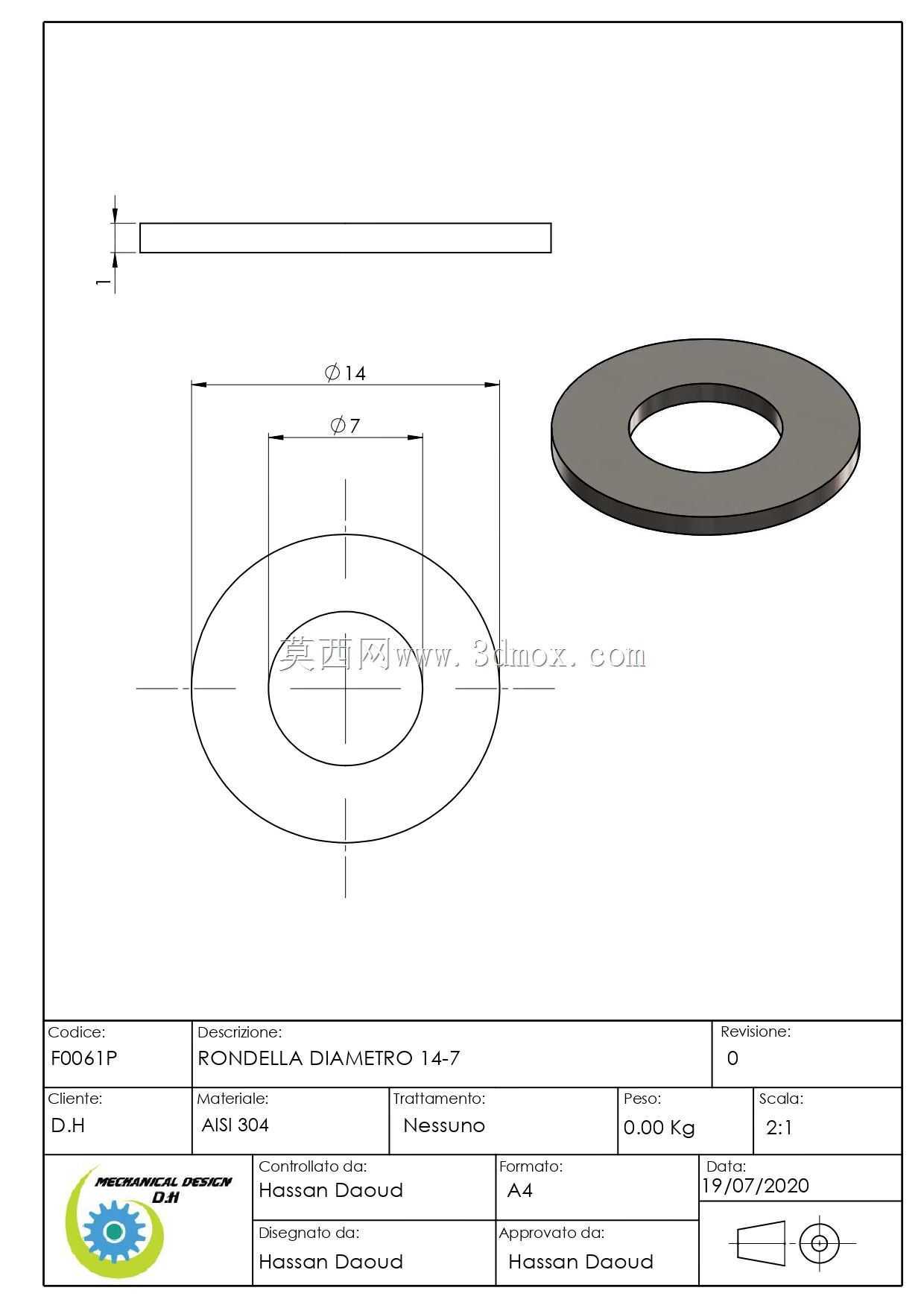

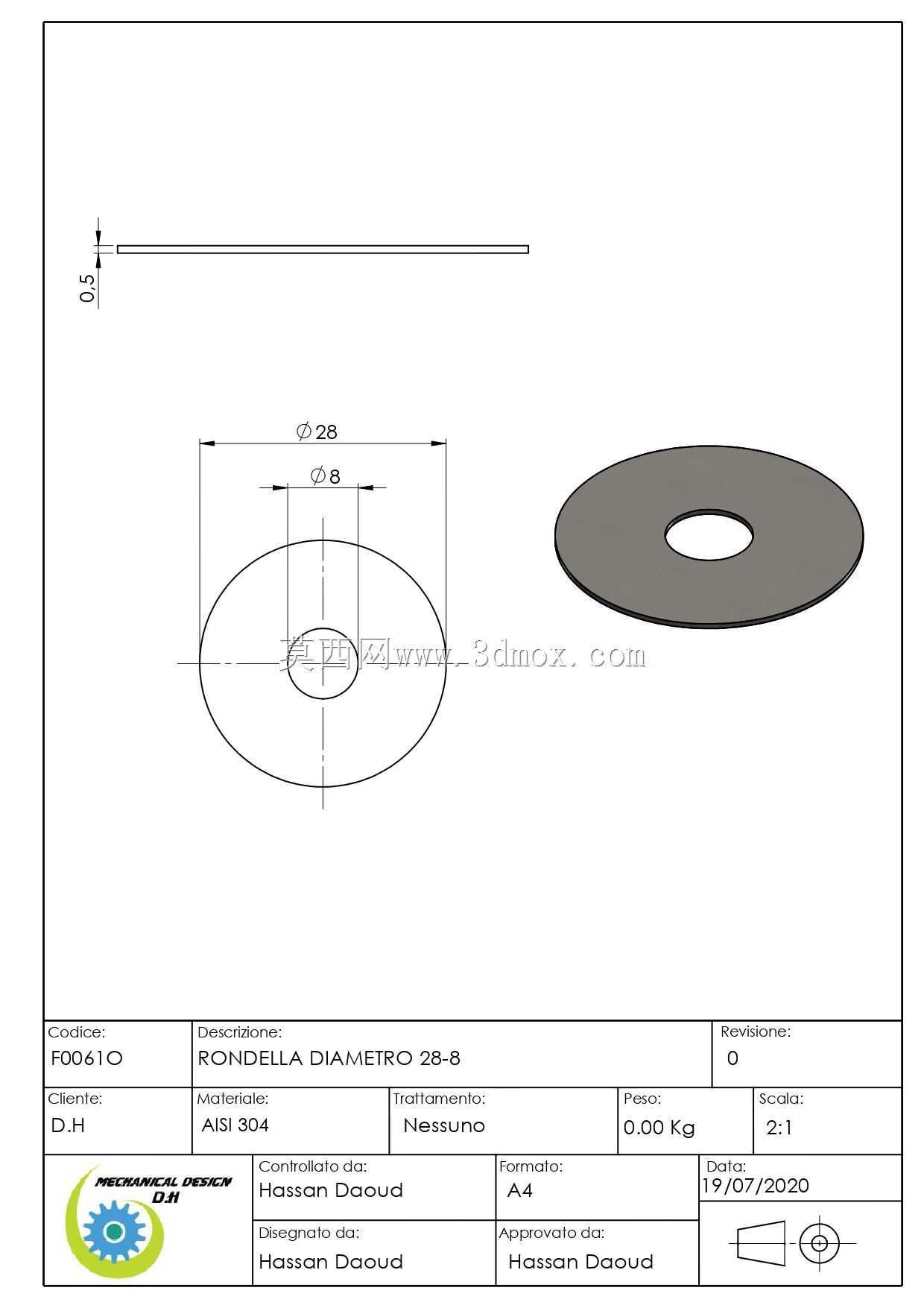

法兰式手动不锈钢球阀结构设计

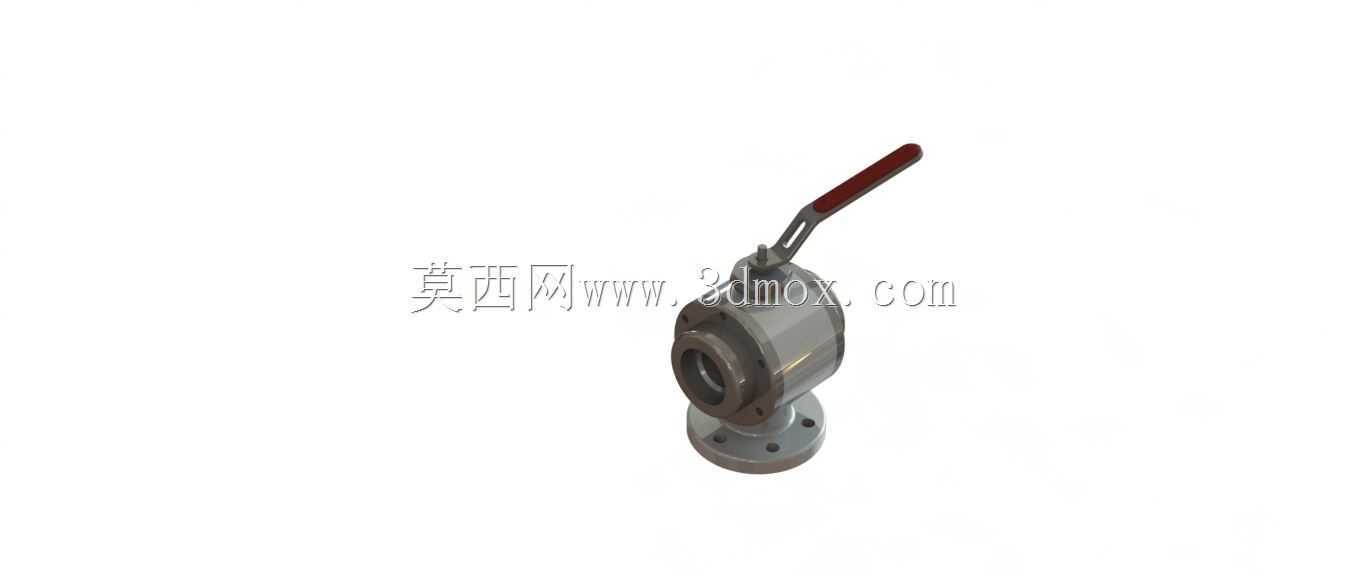

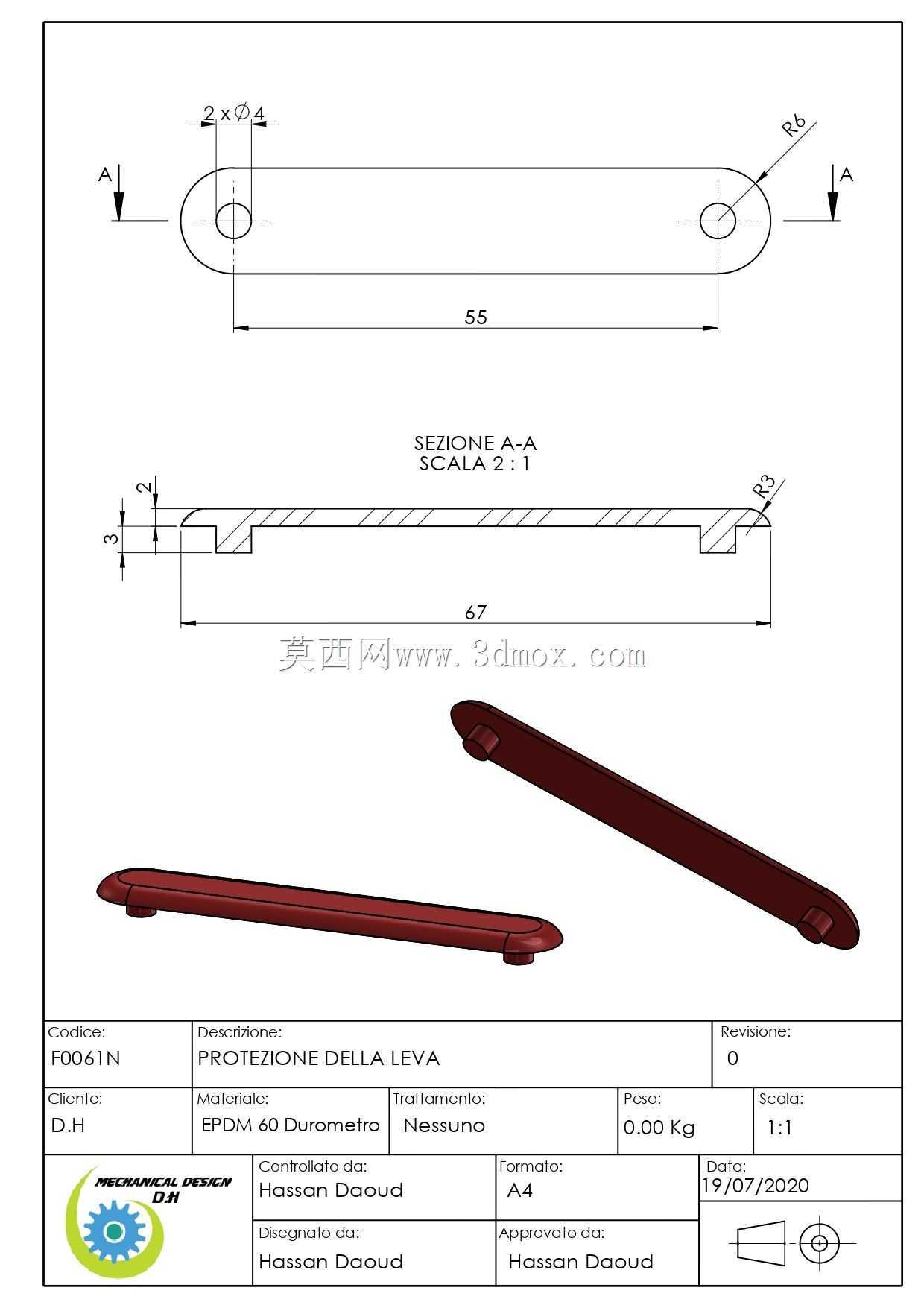

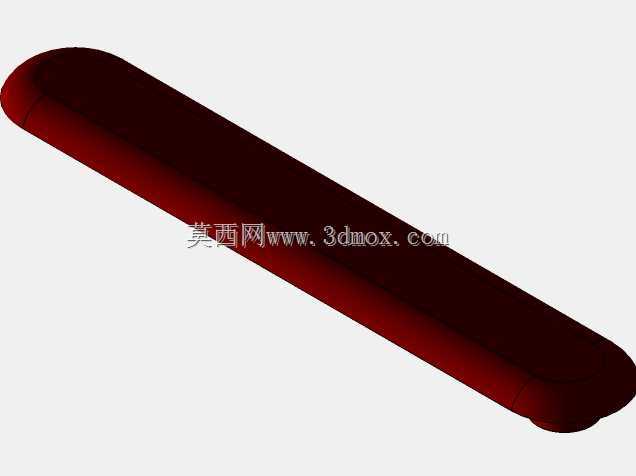

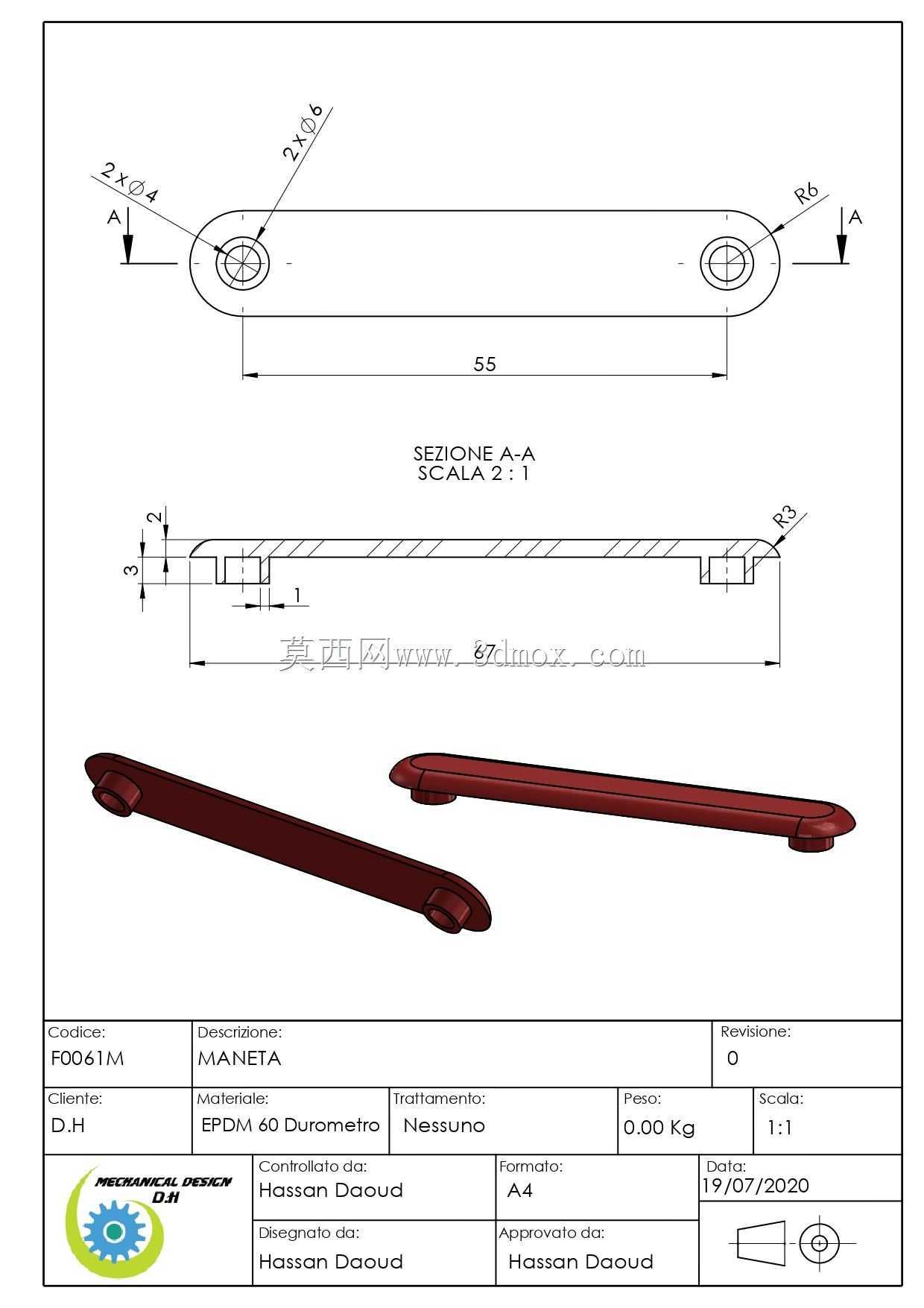

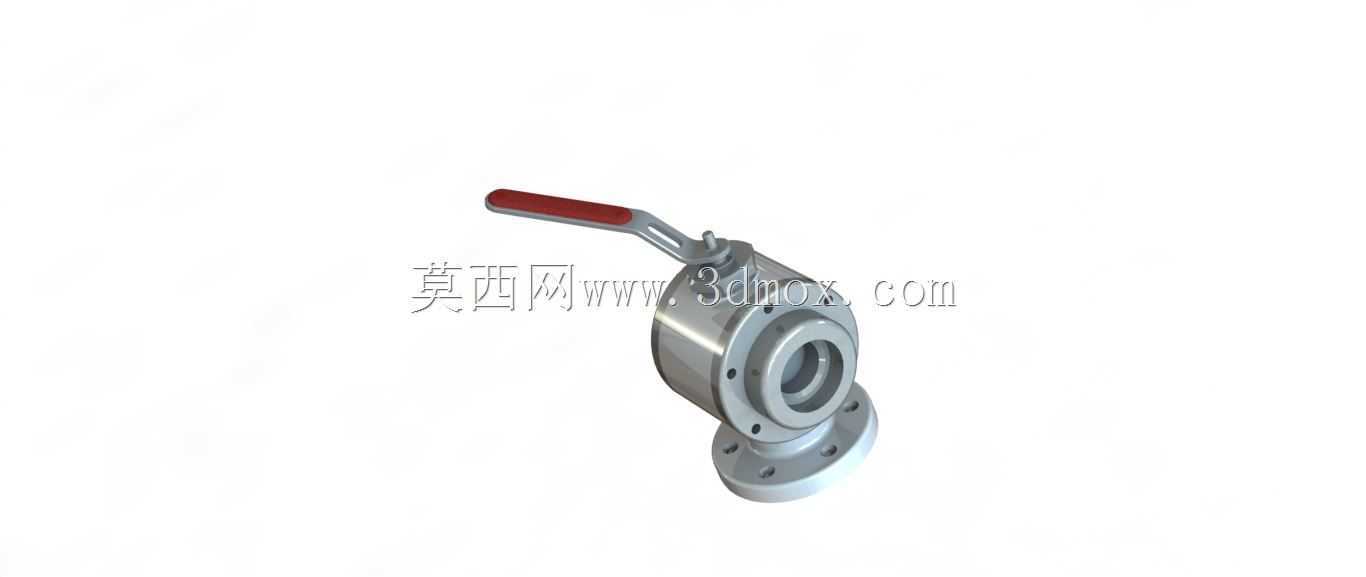

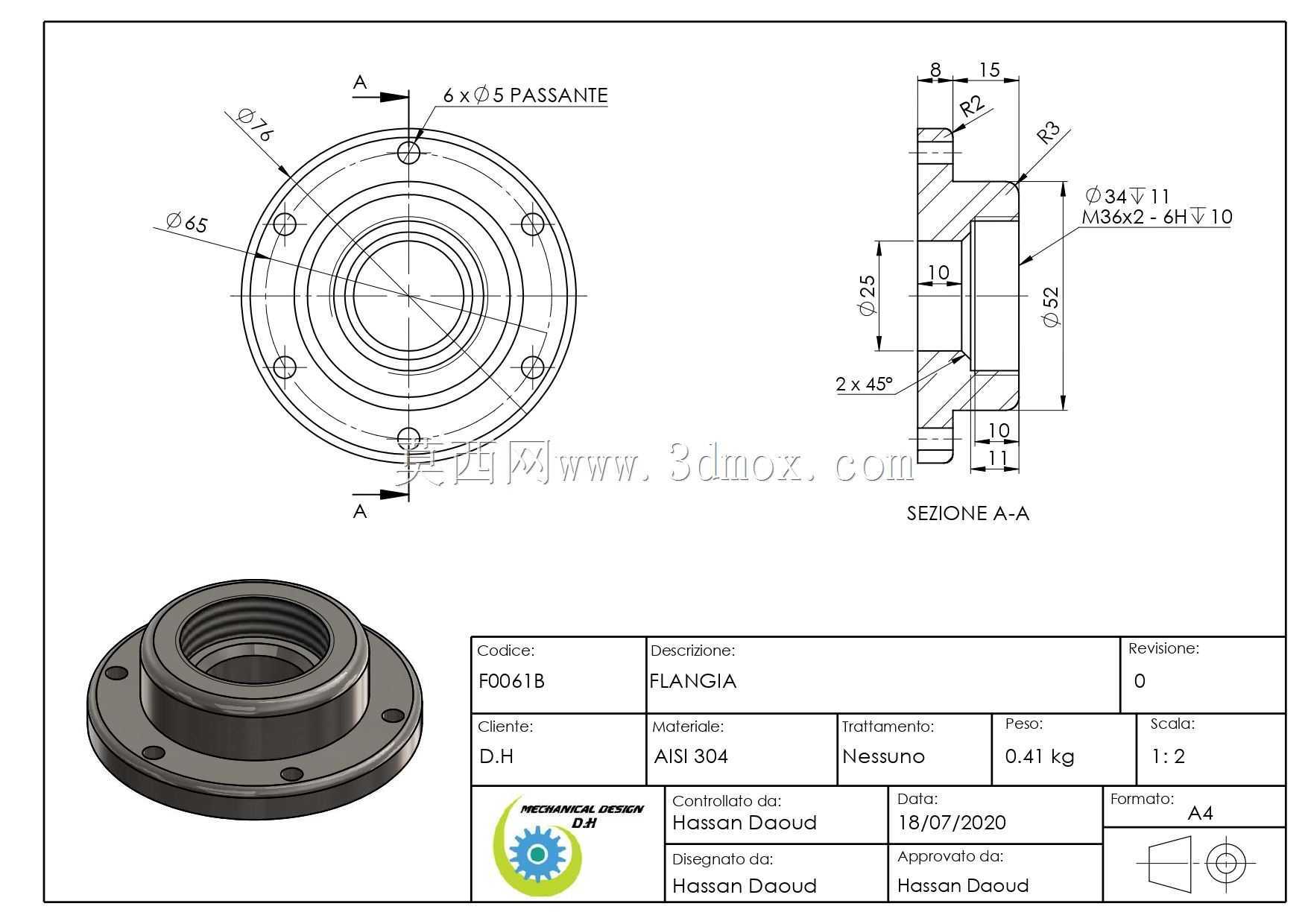

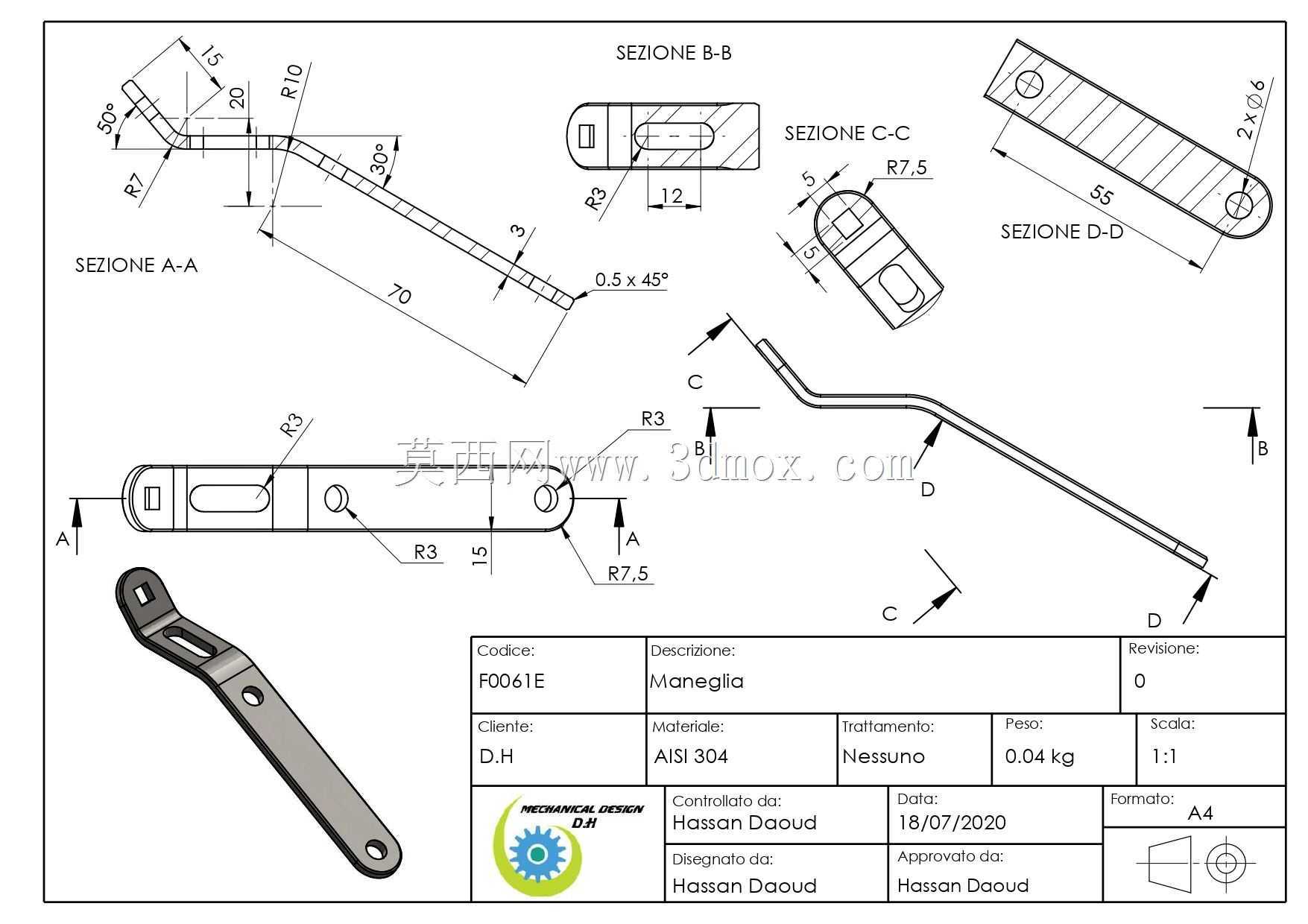

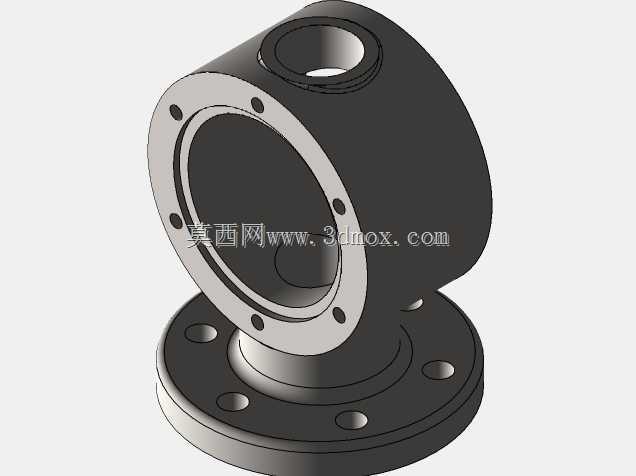

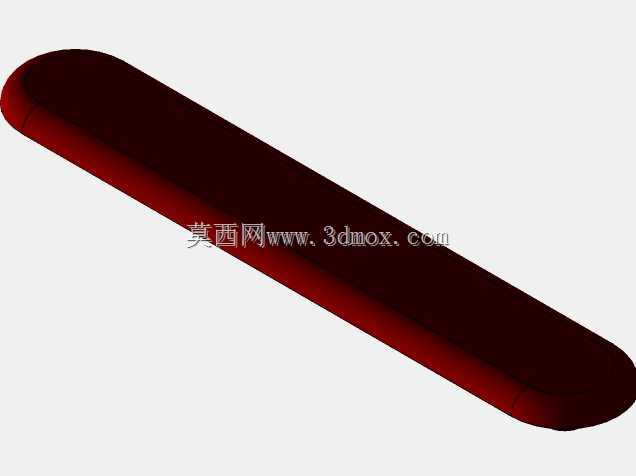

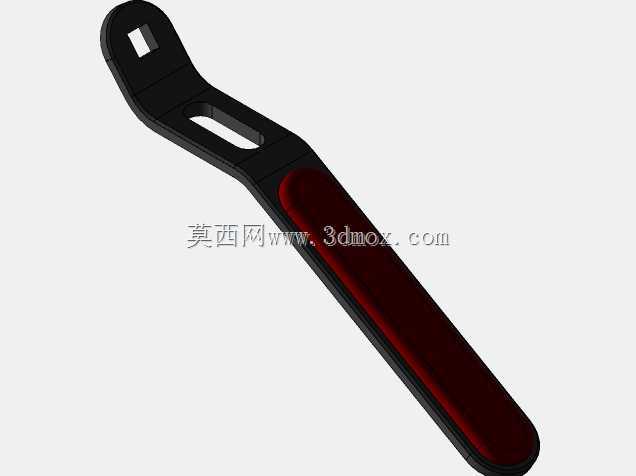

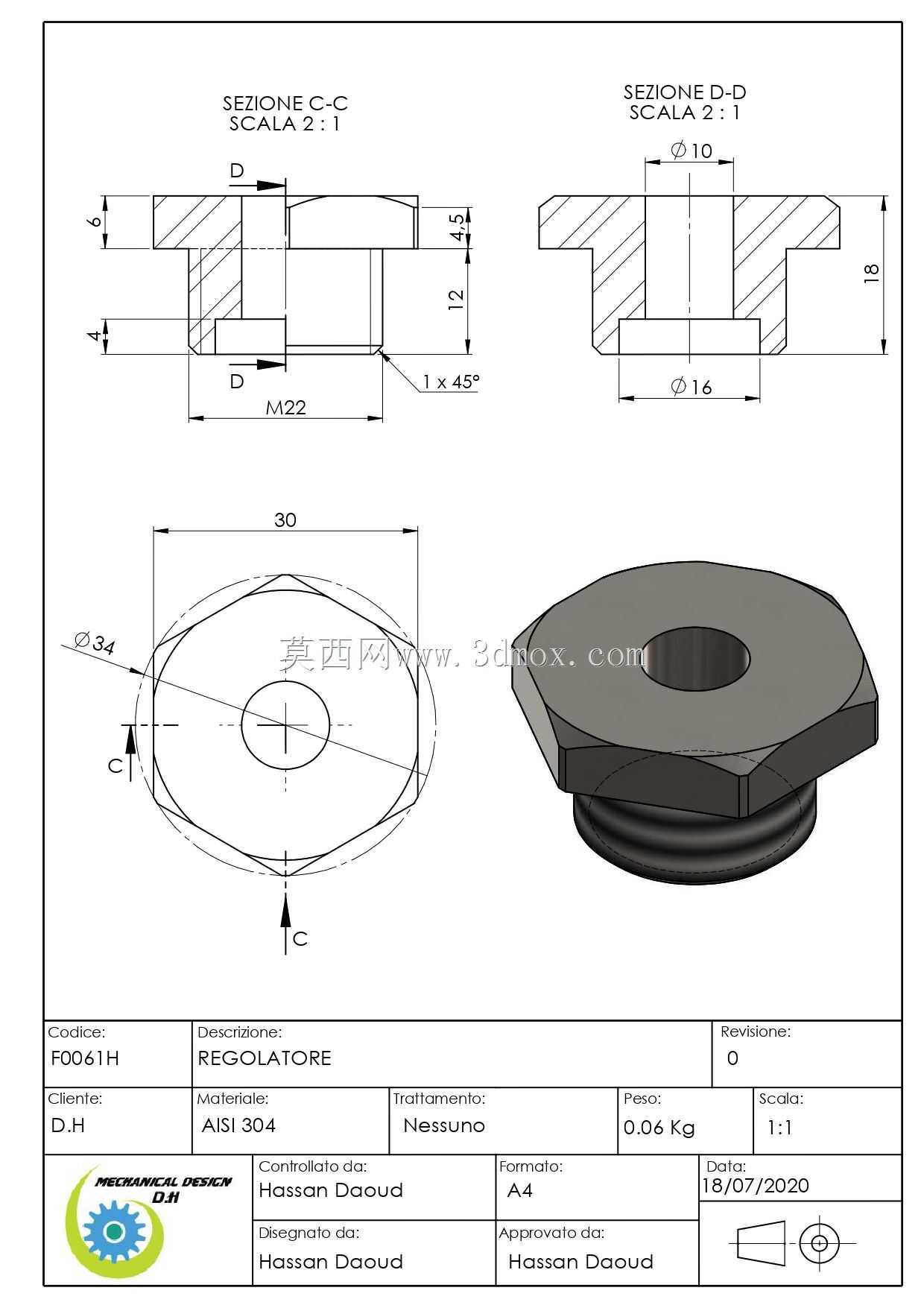

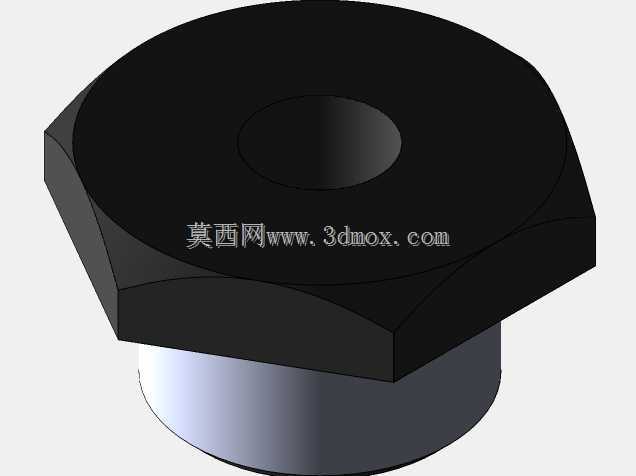

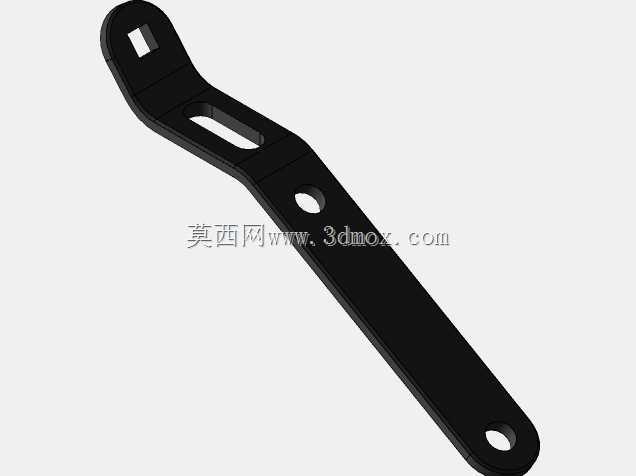

　　这款法兰连接式手动球阀，主要应用在化工、市政给排水、食品加工、暖通循环等工业管路系统中，承担管路介质通断截断的核心功能，相比闸阀、截止阀类截断部件，它的流阻更低，全开状态下介质流通通道几乎无缩径，不会造成明显的管路压力损失，也不容易在阀腔内部滞留介质，适配清水、油品、弱腐蚀性流体等多种常规工况的输送需求。从实际安装场景来看，底部带法兰的结构是为了适配垂直安装在储罐出料口、立管段的工况，侧部的法兰接口可以直接和同压力等级的管路法兰配对，通过螺栓紧固完成装配，不需要额外焊接转接件，现场拆装维护的效率更高，也方便后期对阀芯密封件进行检修更换。操作端采用带红色防滑护套的杠杆式手柄，手柄长度经过力矩匹配设计，常规公称压力工况下，

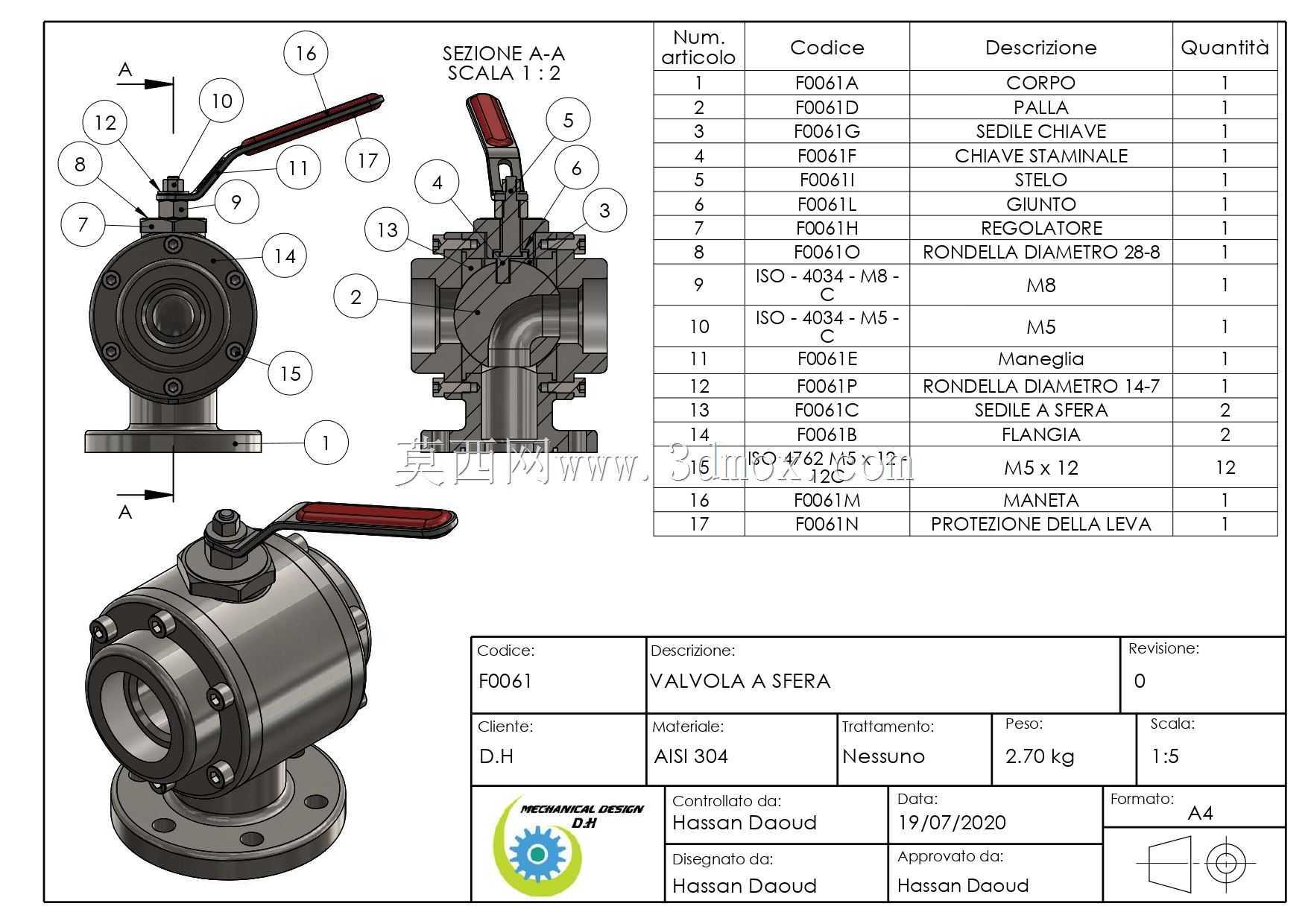

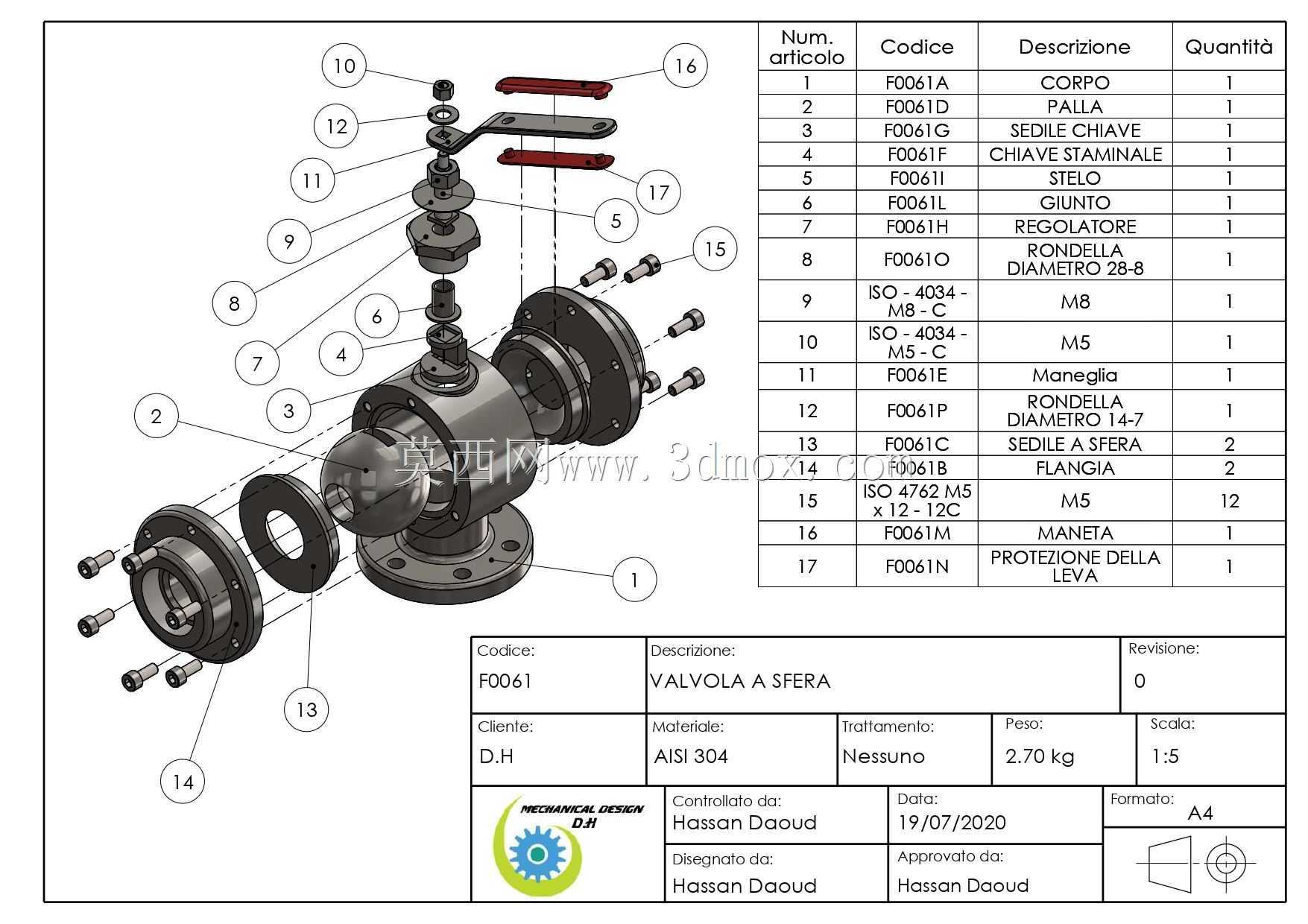

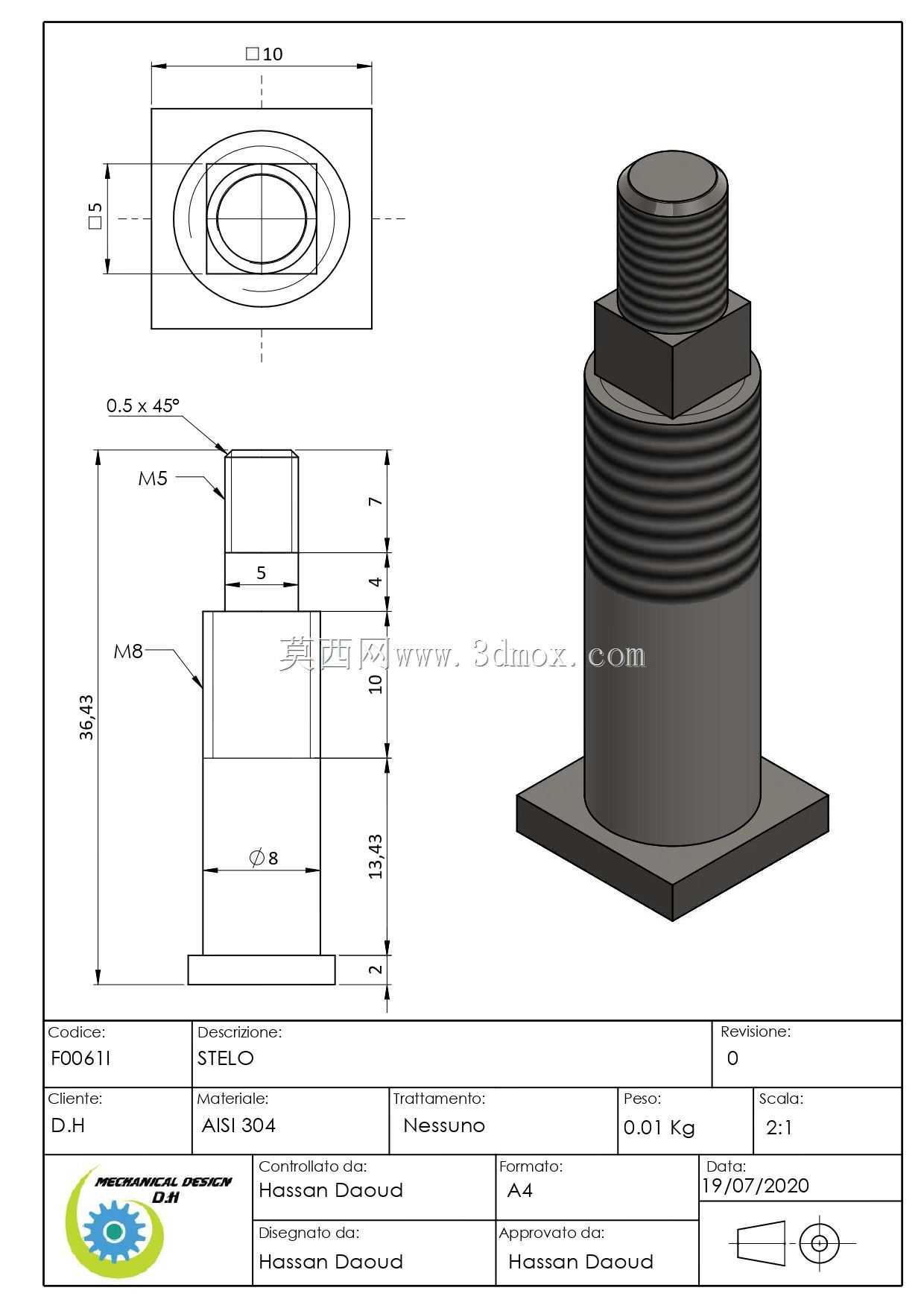

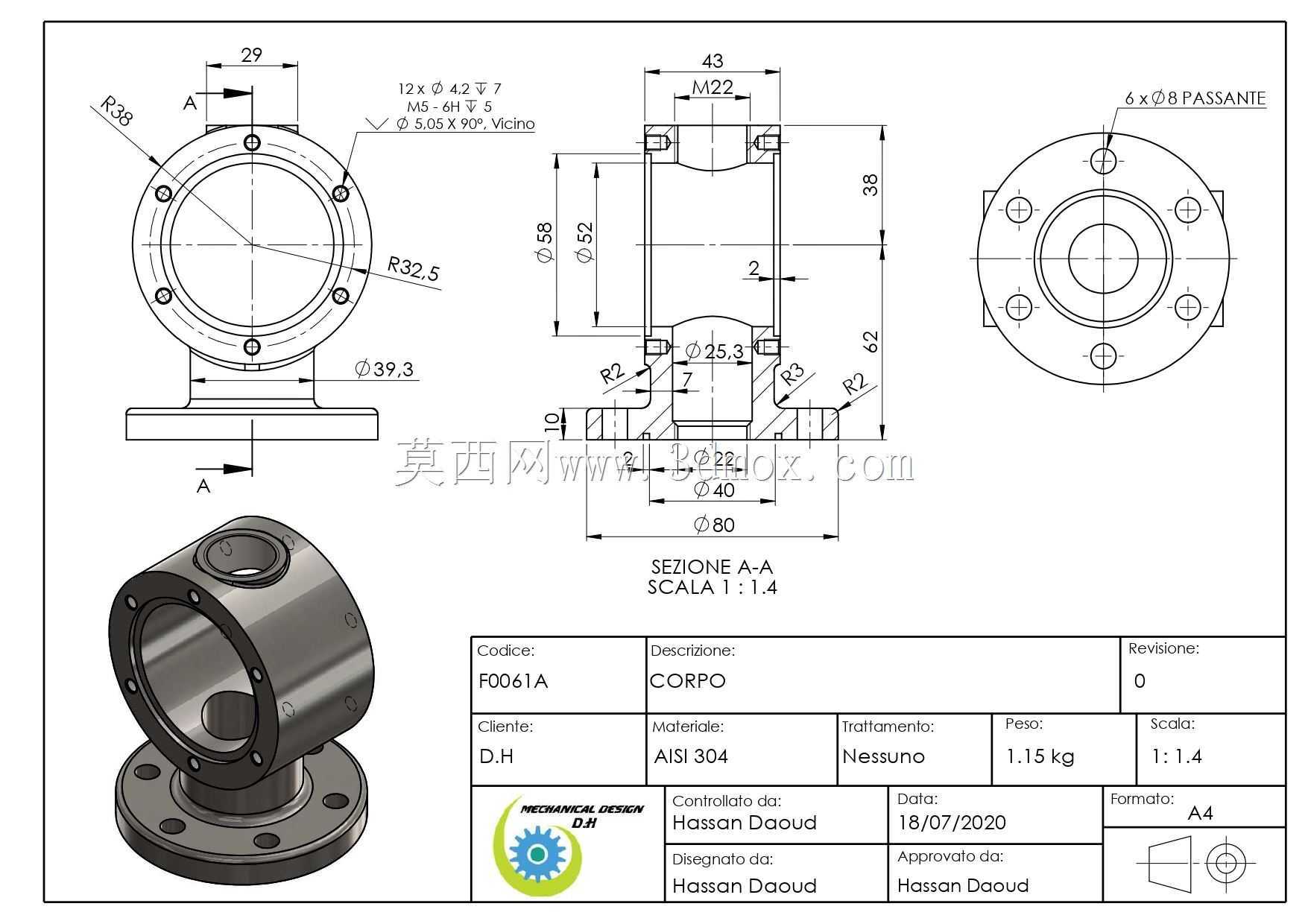

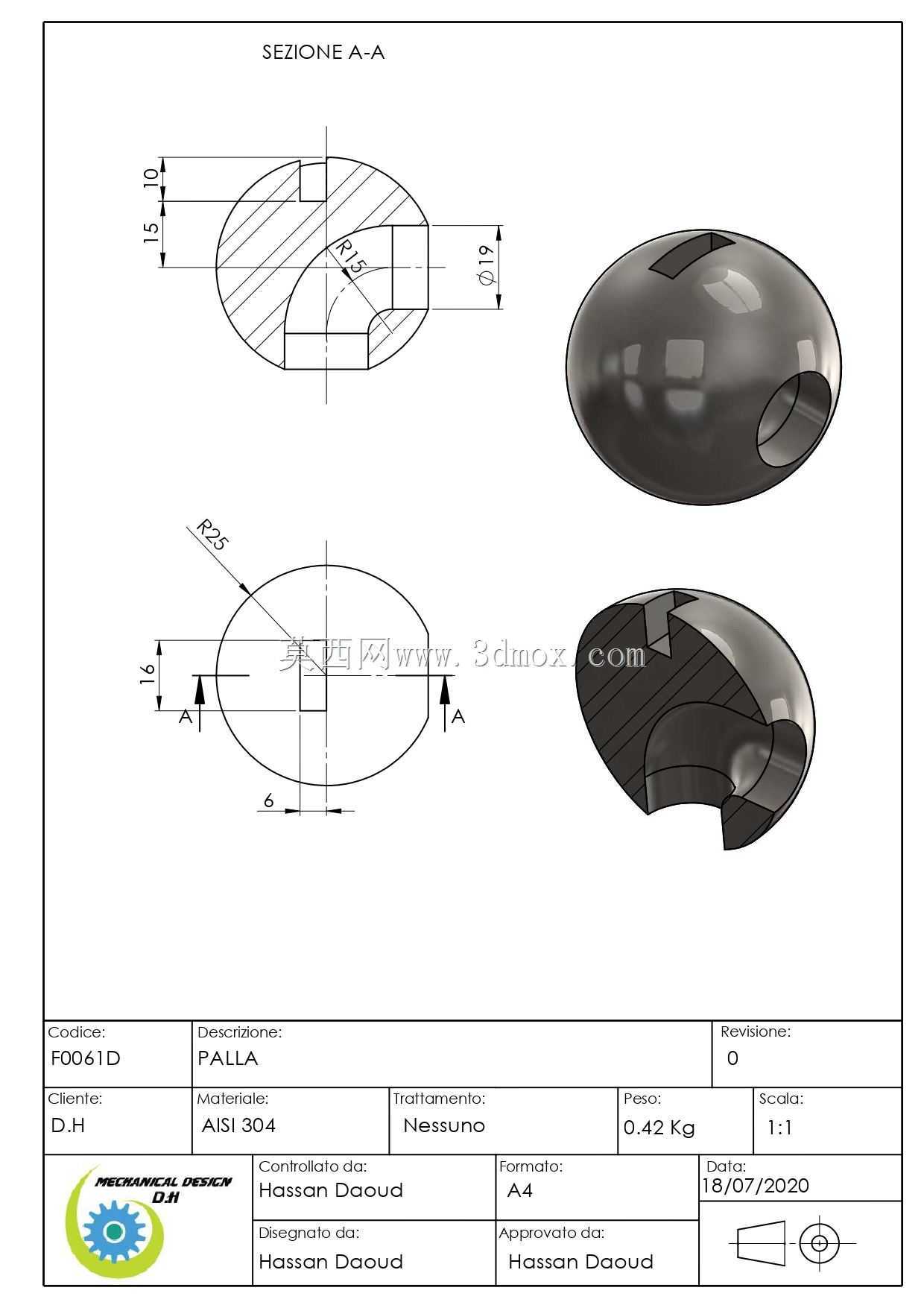

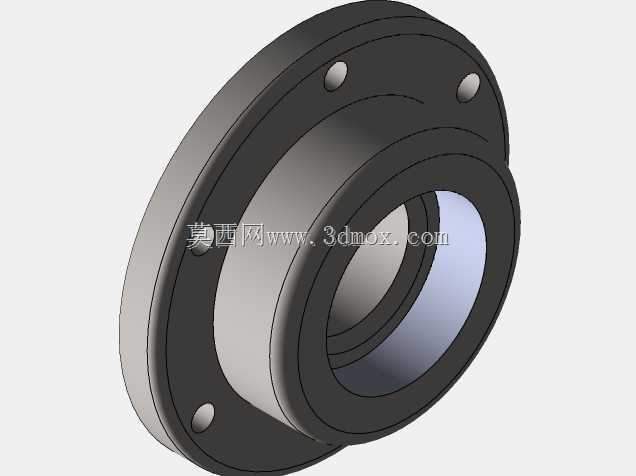

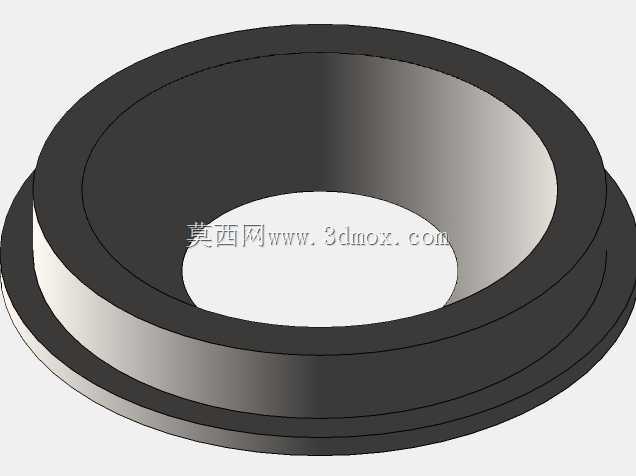

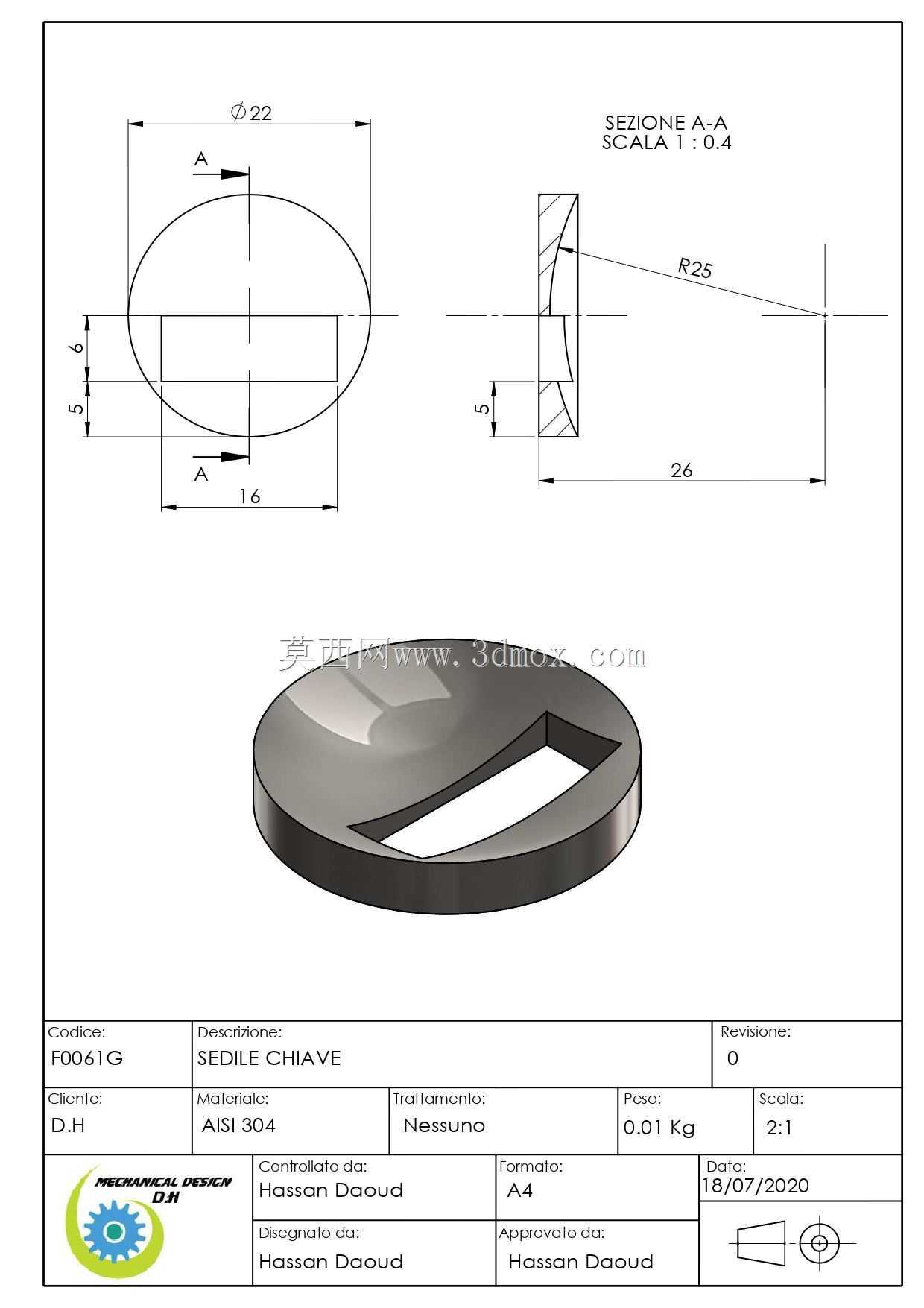

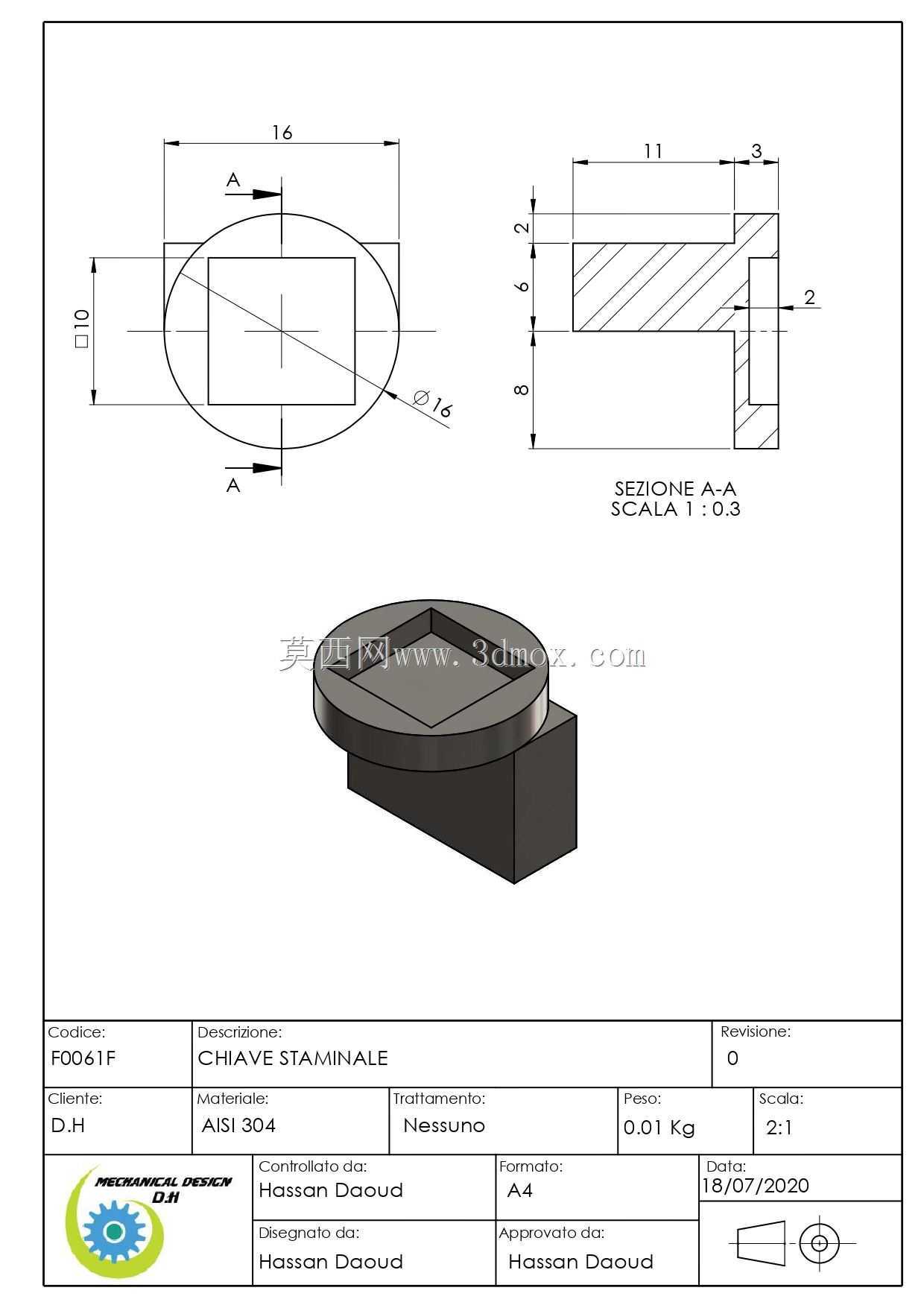

　　操作人员不需要借助加力杆就可以完成90度旋转的开关动作，手柄的位置可以直观反馈阀门的开关状态：当手柄和管路流向平行时阀门全开，垂直时为全关状态，现场巡检时不需要额外加装阀位指示器就能快速判断工位，减少误操作概率。阀体采用分体式螺栓紧固结构，也就是主阀体和侧端盖通过周向均布的内六角螺栓锁紧，这种设计相比一体式铸造阀体，加工时的内腔成型精度更容易控制，阀芯、阀座的装配公差可以通过端盖的压紧量做微调，能更好保证密封副的贴合度，降低内漏风险；同时周向布置的螺栓可以均匀承受管路内压带来的轴向推力，避免局部应力集中造成的阀体变形，在中低压工况下的结构稳定性更可靠。阀芯采用通孔式球体结构，和阀杆采用防飞出设计结构，当阀腔内部出现异常升压时，

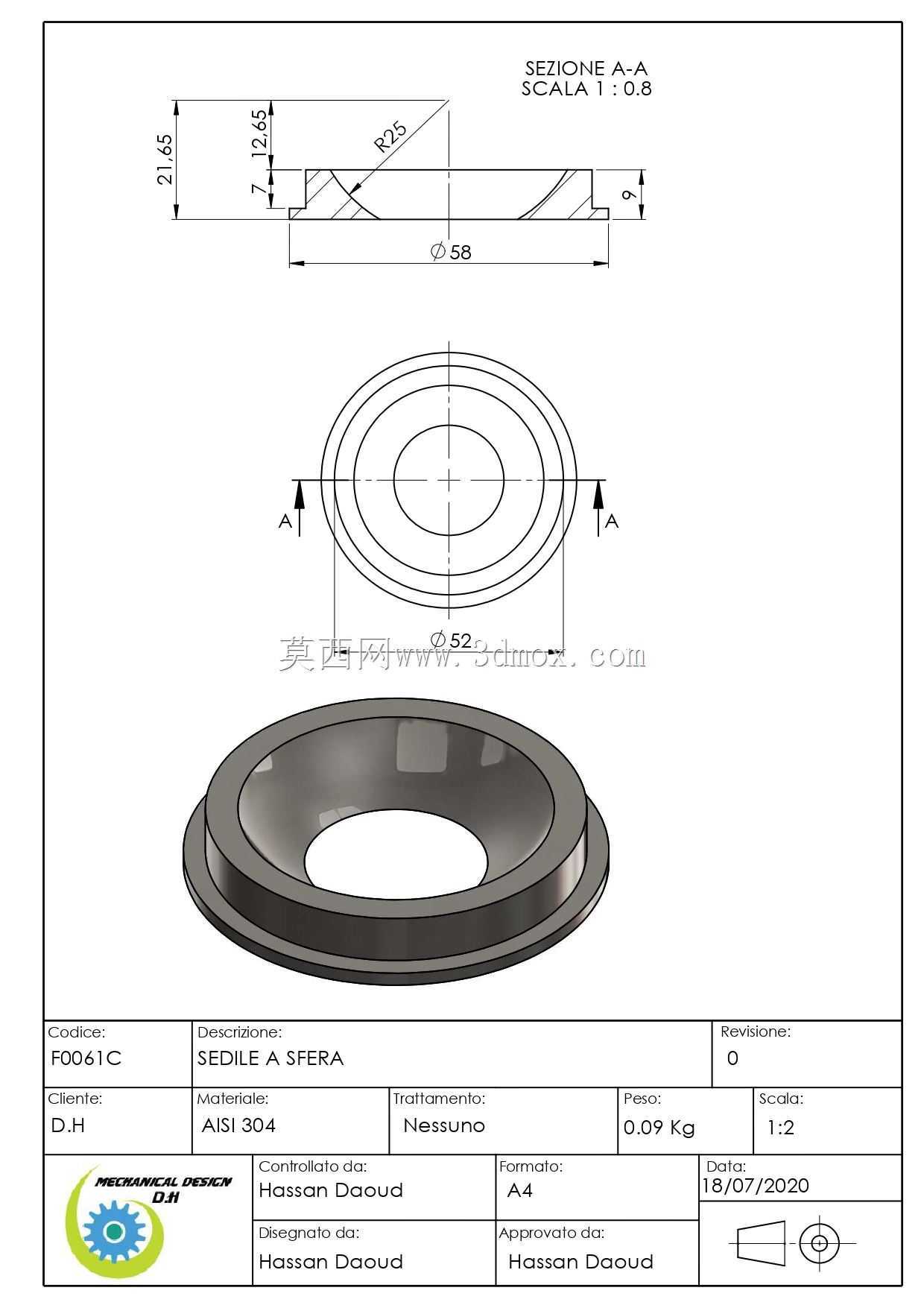

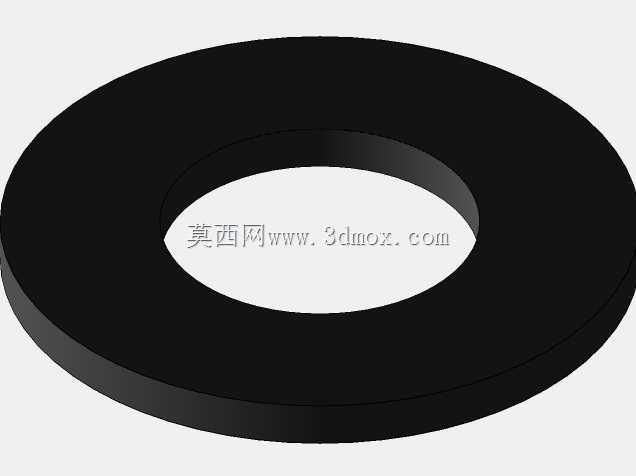

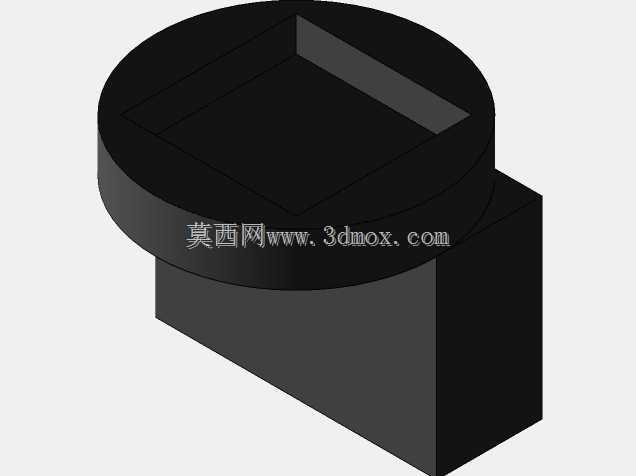

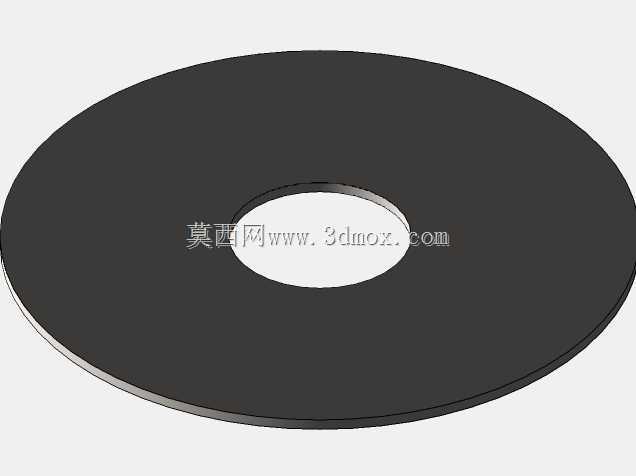

　　阀杆不会被内部压力顶出造成外漏事故，阀杆和阀体接触的位置设置有多道密封填料，不需要拆解阀体就可以在线压紧填料压盖，补偿长期使用后的填料磨损量，降低外漏维护成本。从安装边界尺寸来看，底部法兰的螺栓孔采用均布设计，孔位间距、法兰厚度、密封面凸台尺寸都匹配对应公称通径的法兰标准，侧部连接法兰的端面到底部法兰安装面的垂直距离经过优化，既保证了阀腔有足够的流通空间，也不会因为整体高度过高造成立管安装时的空间干涉，手柄旋转的全行程范围内没有突出的结构件，不会和周边的管路支架、保温层产生碰撞，现场布局时不需要额外预留过大的操作空间。在设计思路上，这款球阀没有做复杂的调节结构，核心定位就是快速截断的工况需求，所以没有设置节流槽类的调节结构，

　　避免长期在半开状态下介质冲刷造成球体密封面冲蚀，延长密封件的使用寿命；所有金属部件都采用不锈钢材质，不仅能适配常规的水、油介质，在弱酸碱的工况下也有足够的抗腐蚀能力，不需要额外做衬里处理就可以满足多数通用工业场景的使用要求。实际选型时，需要注意这款球阀的法兰压力等级匹配性，配对法兰的密封面形式要和阀体法兰一致，避免密封面不匹配造成安装后泄漏；垂直安装时要保证底部法兰和储罐出料口的同轴度，避免管路附加应力传递到阀体上，造成阀杆卡涩或者密封面偏磨。日常维护中，只需要定期检查阀杆填料位置的泄漏情况、手柄操作的顺畅度，不需要频繁拆解阀体，当出现内漏时，可以先检查端盖螺栓的预紧力是否均匀，再判断是否需要更换阀座密封件，整体维护成本远低于同口径的截止阀类产品。
