三通法兰式流体换向连接构件

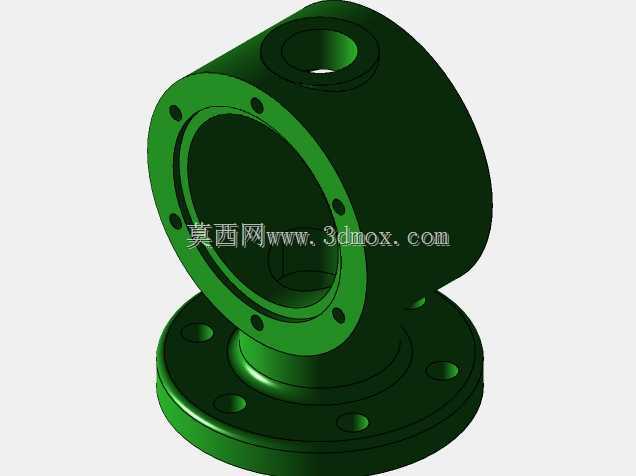

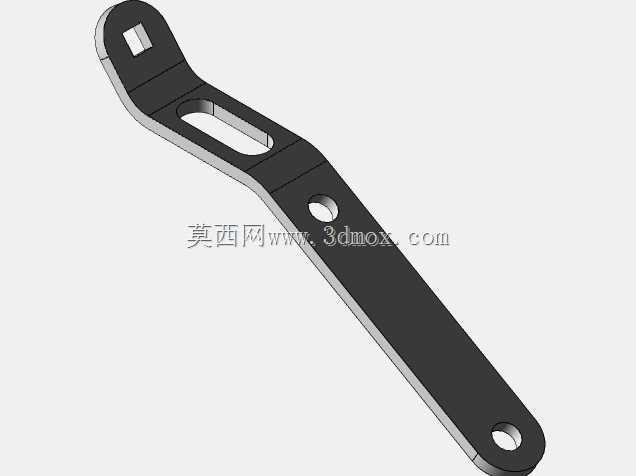

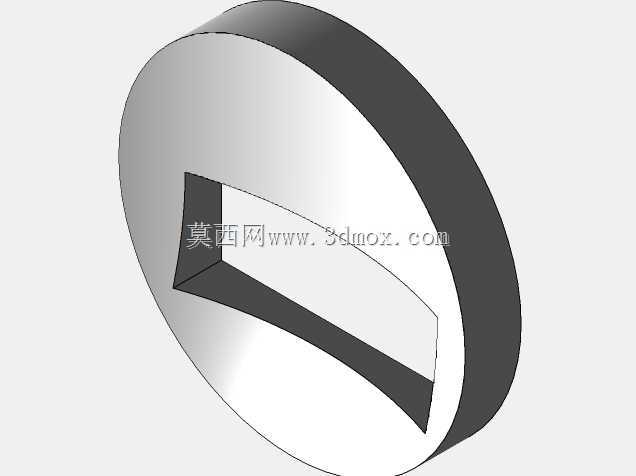

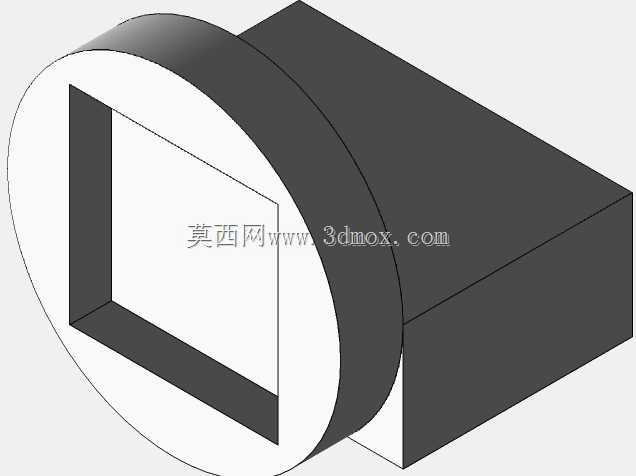

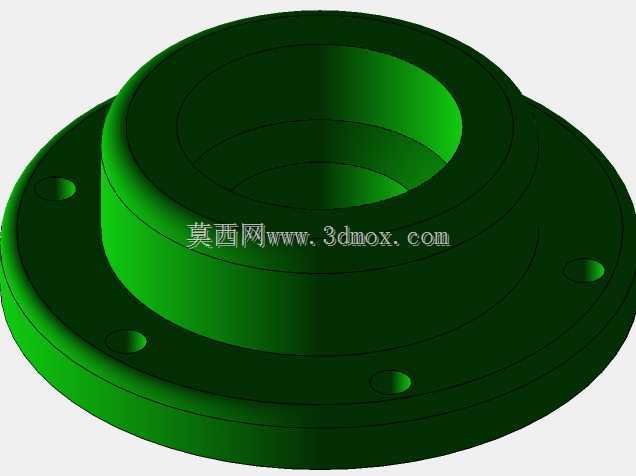

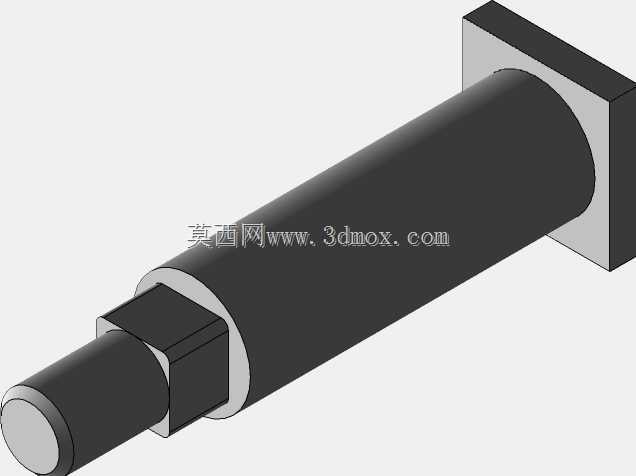

　　在流体输送管网的分支节点处，这类带法兰基座的三通构件是实现管路换向、介质分流合流的核心承压部件，常见于化工介质输送、市政给排水、工业循环水系统、小型液压站油路布设等场景，区别于普通焊接式三通，法兰连接的结构形式能在需要定期拆解维护、管路振动幅度较大的工况下保持更稳定的密封性能，避免焊口疲劳开裂导致的介质泄漏问题。从结构设计逻辑来看，该构件采用一体式铸造成型后精加工的工艺路线，主体为三个相互连通的中空腔体，其中两个腔体轴线呈90度垂直布局，第三个腔体沿垂直于两轴线构成平面的方向开设，实现三个方向的管路连通；底部集成的圆形法兰盘作为主要安装固定基准，盘面上均匀分布的螺栓通孔适配常规的六角头螺栓连接，

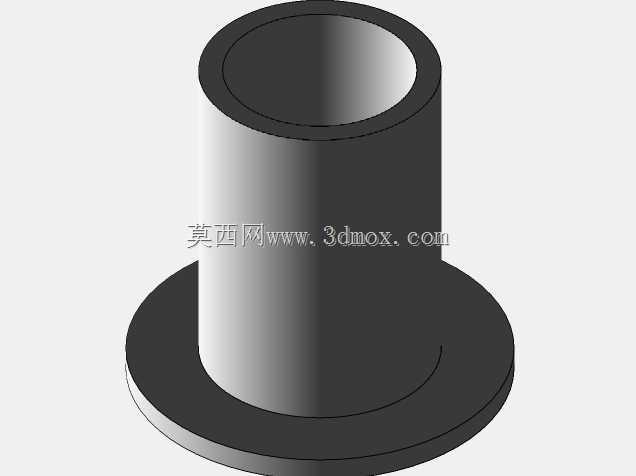

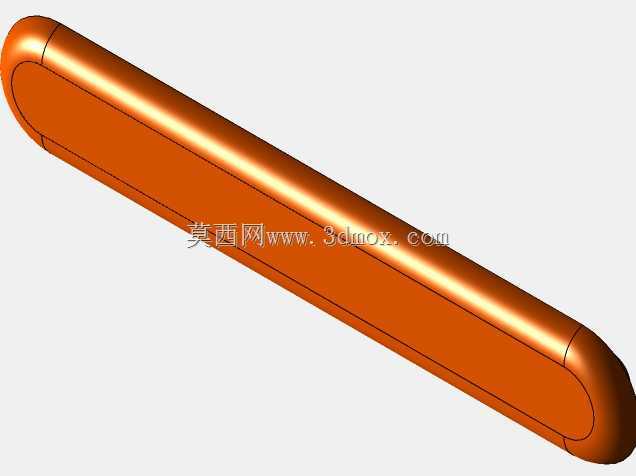

　　法兰端面预留的密封槽可嵌入橡胶或金属缠绕垫片，保证连接面的承压密封能力，另外两个侧向的连接端同样采用带螺栓孔的法兰凸缘结构，可直接对接同通径的管路法兰，无需额外加装转换接头。设计过程中首先需要根据管路的额定通径、工作压力确定主体腔体的壁厚，常规1.6MPa公称压力下，铸铁材质的腔体壁厚需满足不低于通径的1/10，同时在三个腔体的交汇位置做圆弧过渡处理，避免直角结构带来的应力集中，防止介质长期冲刷、压力波动导致的交汇处开裂；法兰盘上的螺栓孔位置度公差需控制在0.2mm以内，保证安装时螺栓能顺利穿入，不会出现别劲导致的密封面贴合不严问题，侧向法兰的端面与底部法兰安装面的垂直度公差需控制在0.1mm/100mm范围内，

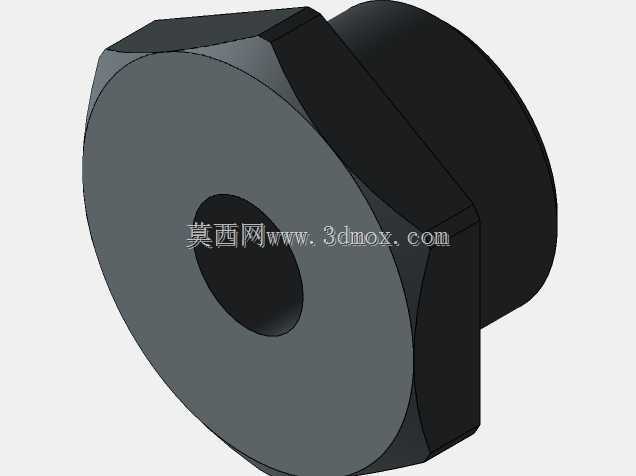

　　避免对接管路时产生额外的安装应力。从安装边界来看，底部法兰的外径尺寸决定了安装时需要预留的操作空间，螺栓紧固时需要采用对角分次拧紧的方式，保证密封面受力均匀，三个连接端口的中心高度差需匹配对接管路的布设高度，避免强行对接导致的构件变形；构件内部的流道做了圆滑过渡处理，没有突兀的台阶或凸起，能减少介质流经时的阻力损失，降低湍流产生的概率，同时也能减少介质内杂质在流道内的沉积，适合输送带有少量固体颗粒的流体介质。在实际选型应用中，需要根据输送介质的腐蚀性选择对应的构件材质，普通水介质可采用灰铸铁材质，腐蚀性化工介质则需要选用不锈钢或衬塑材质，法兰的密封面形式也需要根据压力等级调整，中高压工况下采用凸凹面密封，低压工况可采用平面密封；

　　建模过程中需要重点关注三个流道的相贯线处理，既要保证流道的通畅性，也要保证相贯位置的结构强度，法兰盘上的螺栓孔采用圆周阵列的方式排布，阵列的基准为法兰的中心轴线，保证孔位的均匀分布，同时需要在法兰与主体腔体的连接位置设置加强筋，提升整体的结构刚性，避免安装紧固时法兰出现变形。这类构件在实际使用中通常会搭配截止阀、流量计等管路附件使用，作为管路系统的分支节点，其结构可靠性直接影响整个管网的运行稳定性，设计时除了满足强度和密封要求外，还需要考虑流阻特性，尽可能降低介质流经时的压力损失，提升整个管路系统的运行效率。
