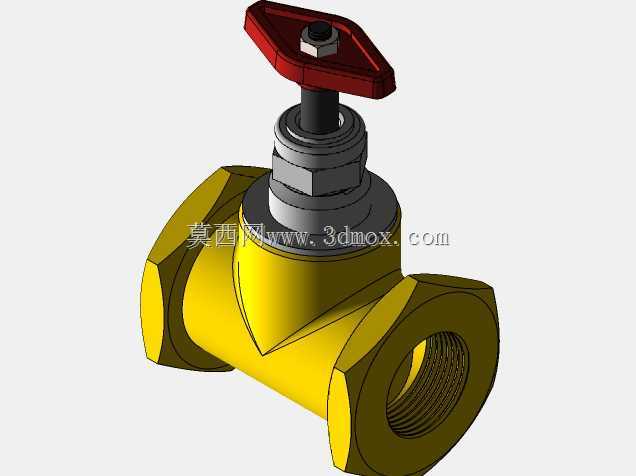

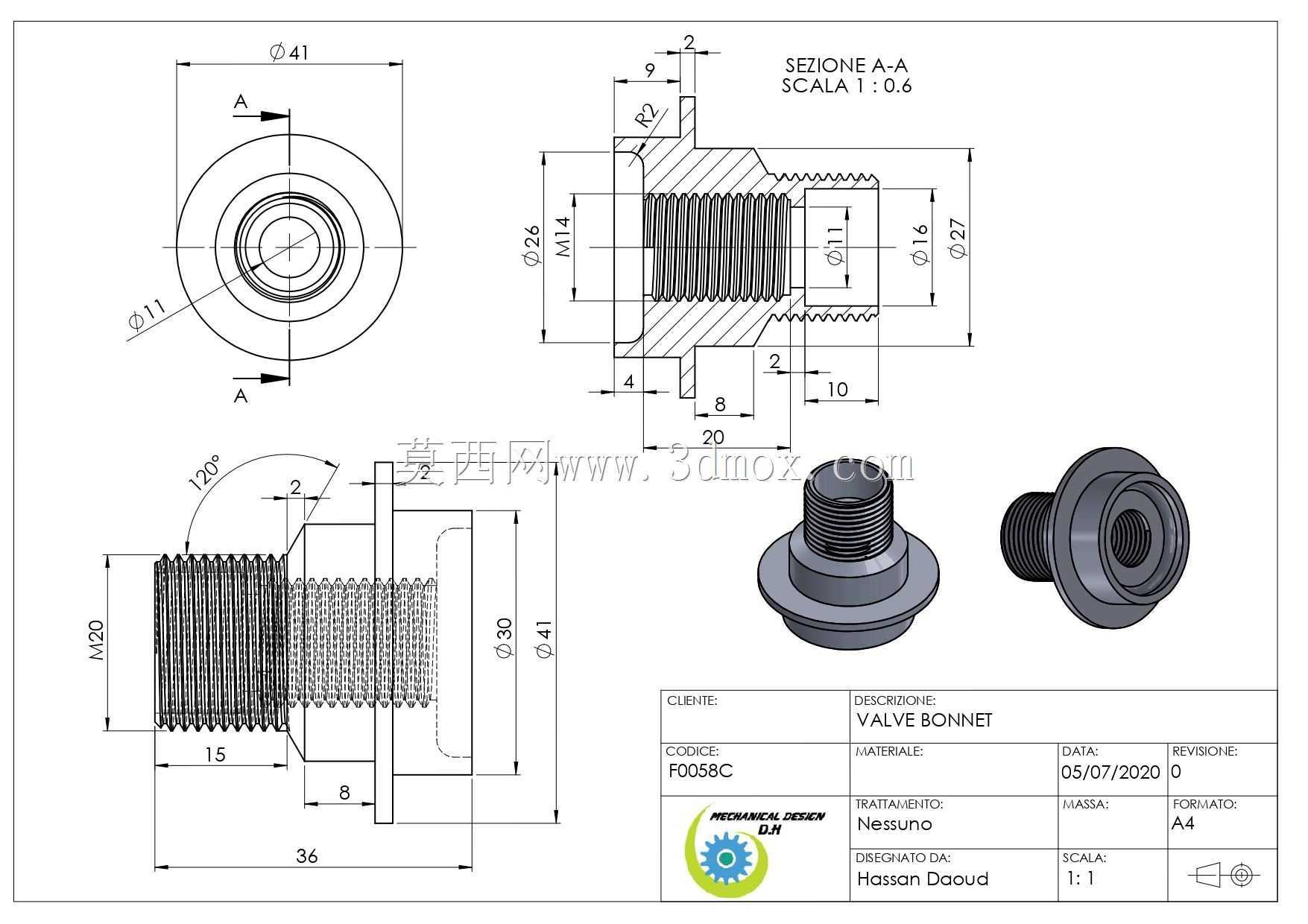

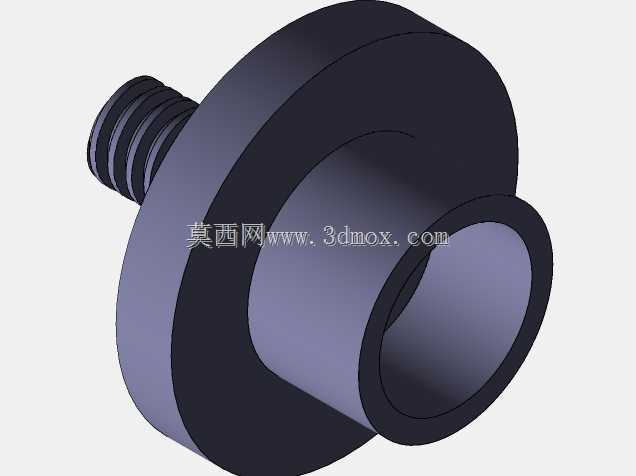

内螺纹连接手动截止式截门阀结构展示

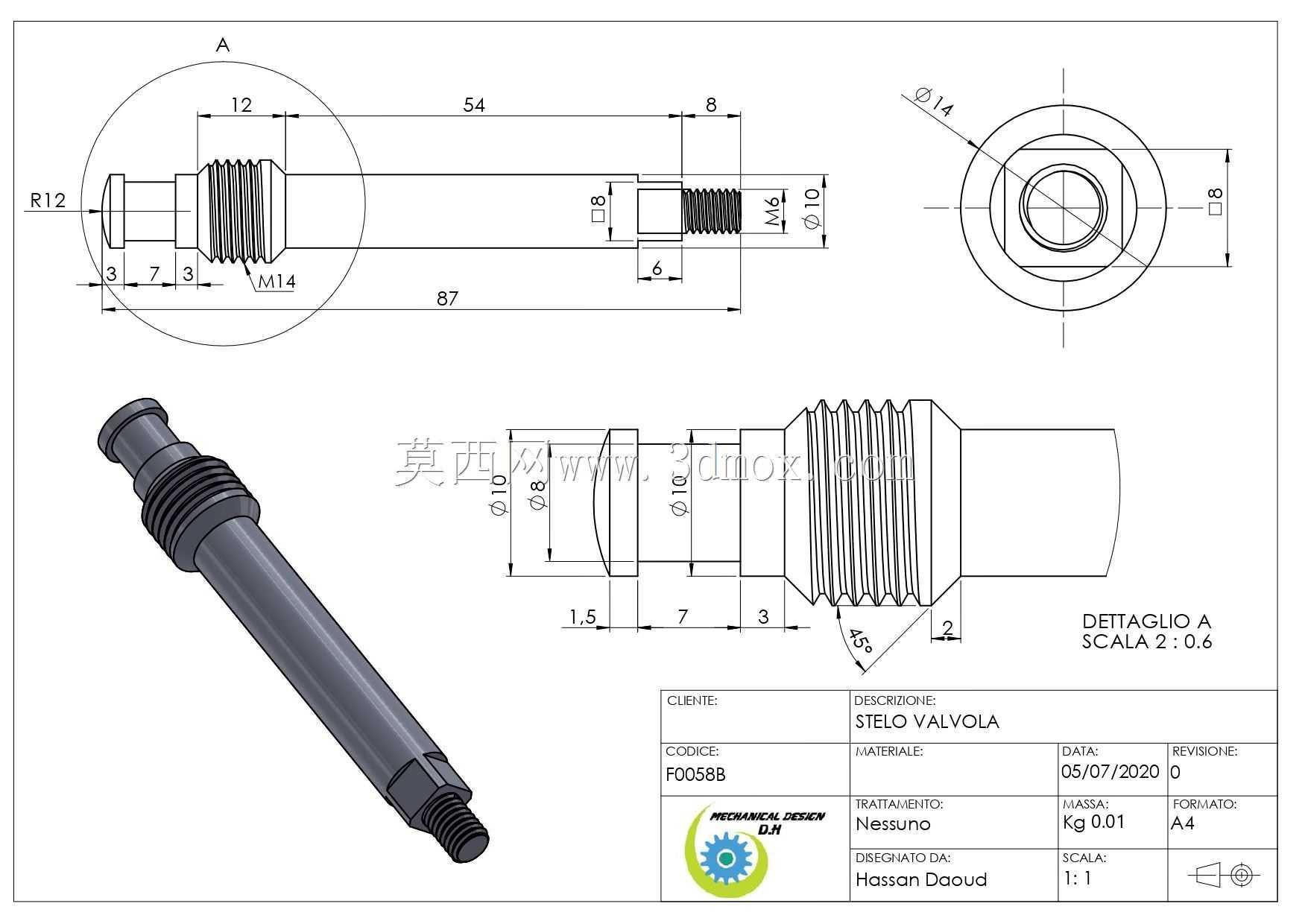

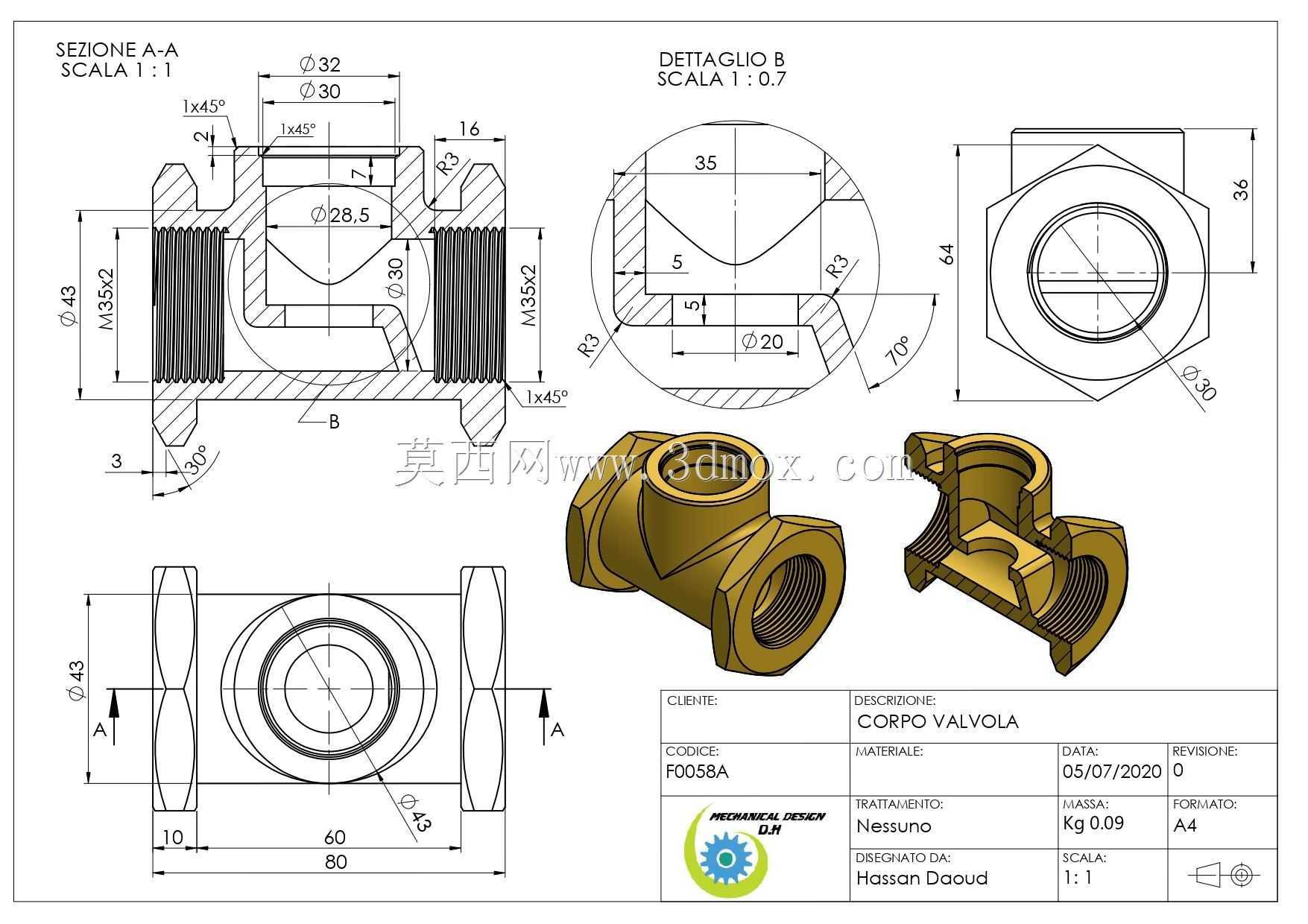

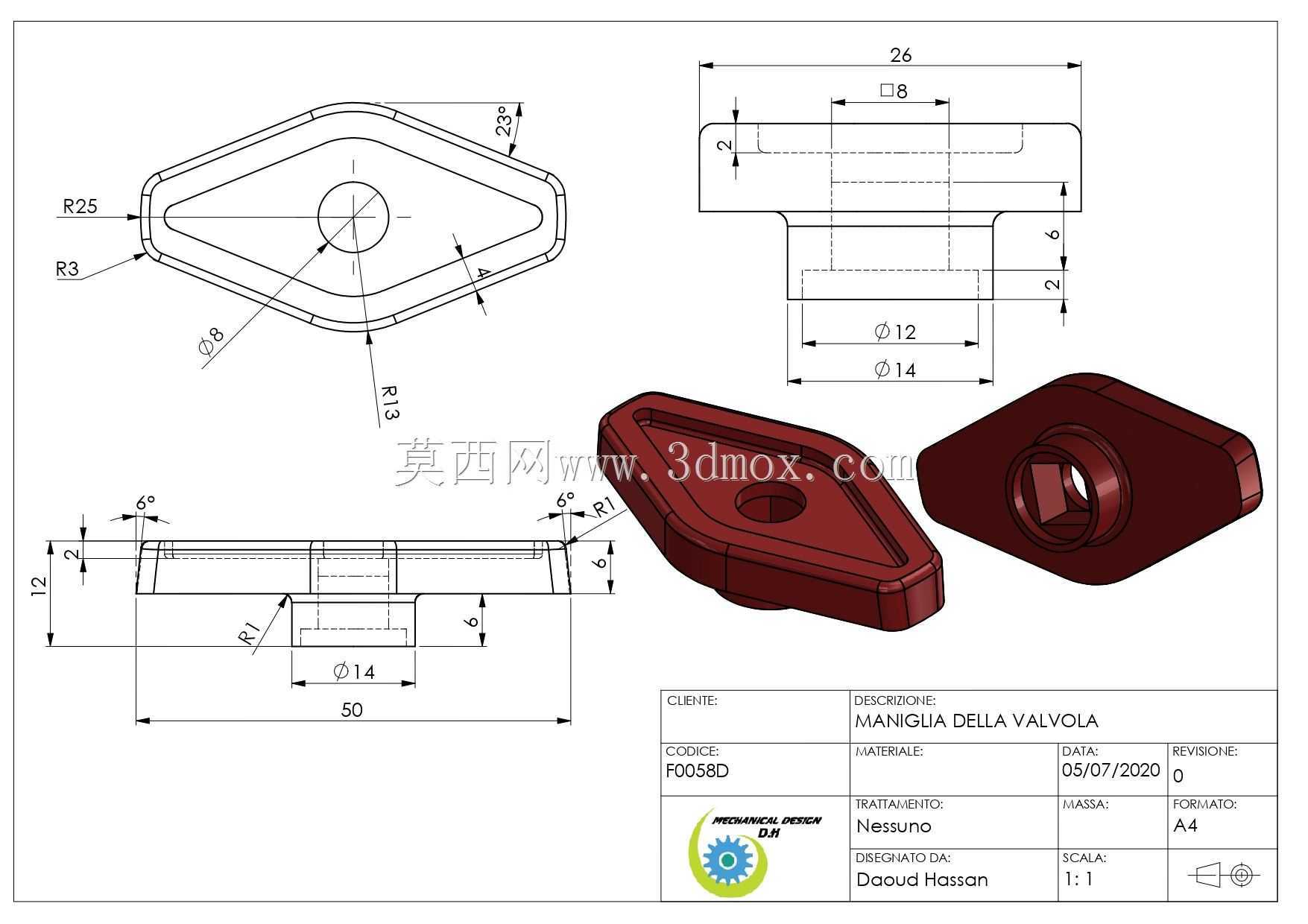

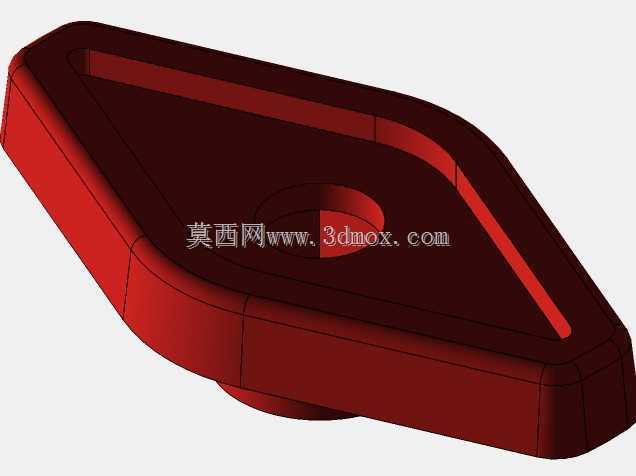

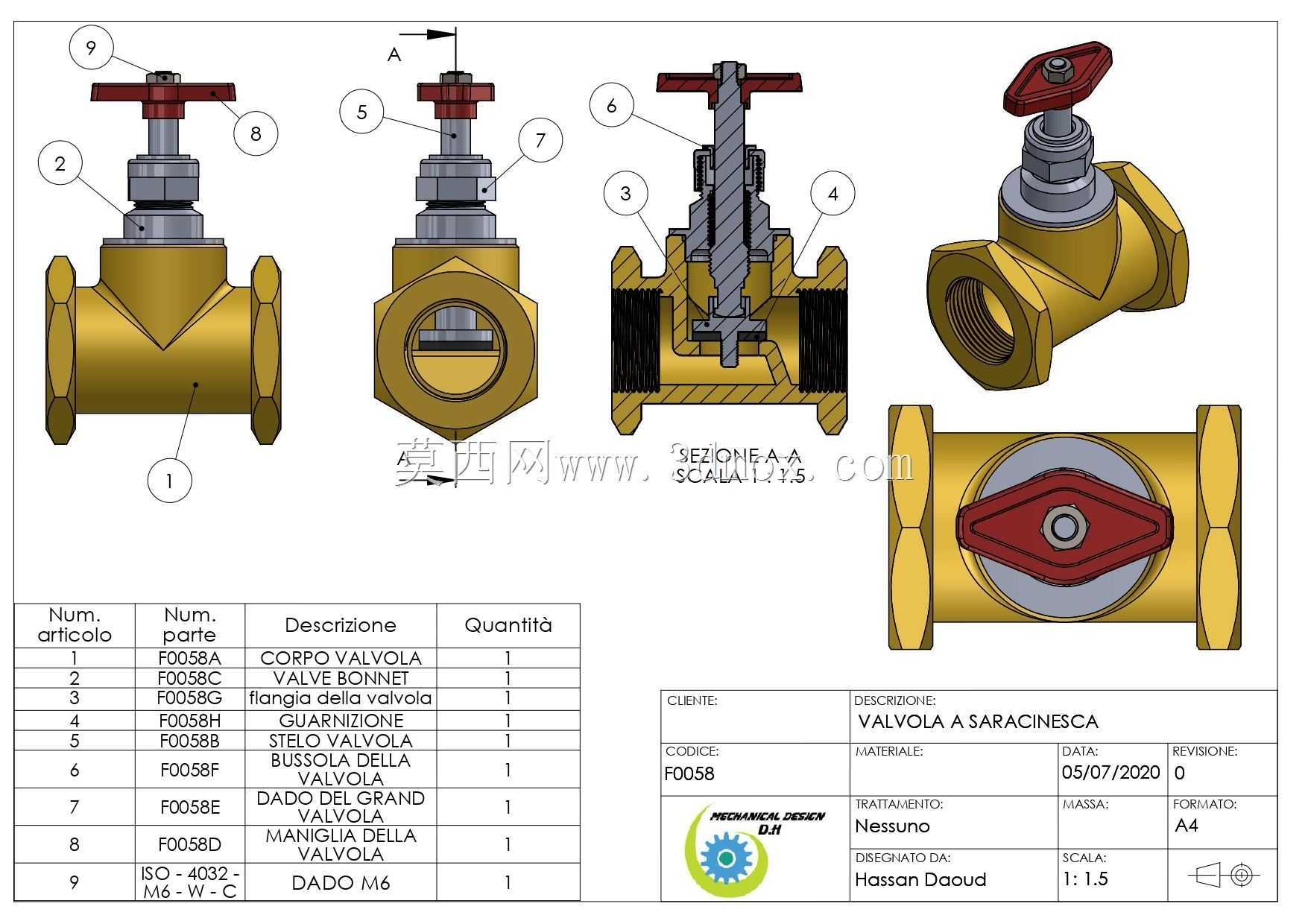

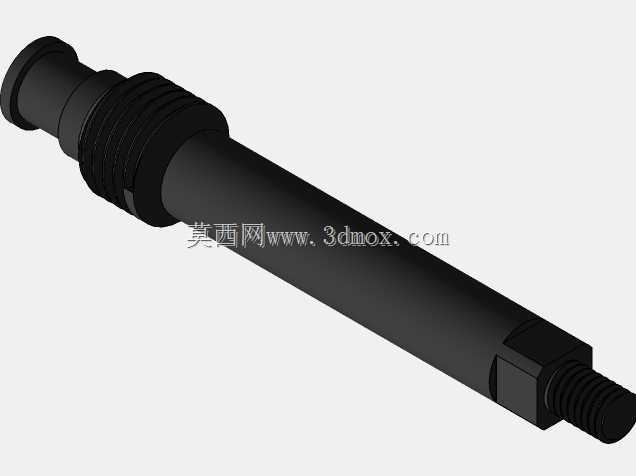

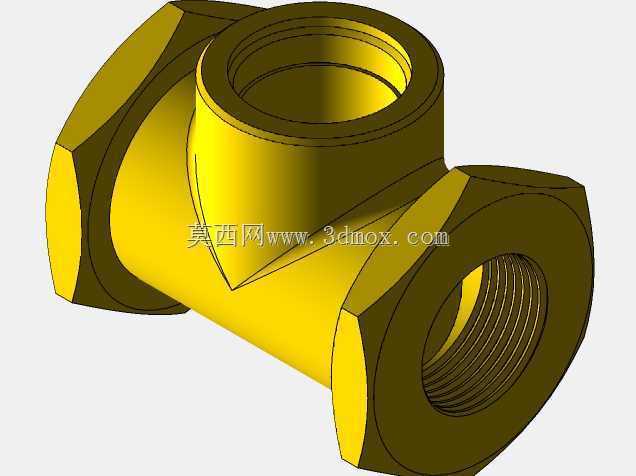

　　日常民用给排水、小型暖通循环支路、低压气动控制回路里，这类小通径手动截止阀的出镜率极高，不像大口径工业闸阀需要配套执行器，它完全依靠人工操作手轮完成通断调节，适配的管路压力普遍在1.6MPa及以下，介质多为常温清水、压缩空气、无强腐蚀性的低压流体，安装场景多集中在楼宇支管、小型设备配套管路、家装水路改造点位，不需要额外预留电气布线空间，后期维护也不需要专业仪表辅助，普通运维人员就能完成密封件更换、阀芯检修这类常规操作。从结构剖面能清晰看到，整个阀件采用黄铜作为主体壳体材质，这种材料的切削加工性好，铸造流动性佳，做内螺纹加工时不容易出现崩牙、螺纹同轴度偏差的问题，同时黄铜本身的抗锈蚀能力适配民用低压流体工况，长期接触常温清水也不会出现严重的锈层堆积，不会像普通铸铁阀件那样使用三五年就出现壳体锈穿、螺纹粘连拆不下来的问题。手轮部分采用红色酚醛塑料压制，这种材料的握持摩擦力足够，表面做了防滑的棱边结构，冬季低温环境下操作也不会像金属手轮那样粘手，同时塑料材质的隔热性更好，即便管路内流体温度稍高，操作时也不会出现烫手的问题。阀杆采用中碳钢调质处理，表面做了镀锌防锈处理，和手轮连接的位置做了扁位结构，避免手轮和阀杆之间出现相对转动，操作时的扭矩能完全传递到阀杆上，不会出现手轮转了阀杆不动的空程问题。阀芯部分采用锥形密封结构，和阀座的密封面做了精磨处理，关闭时只需要施加适中的手动力矩就能实现完全密封，不会出现内漏问题，

　　同时这种锥形密封结构在调节开度时，流量线性度比平板闸板更好，小开度调节时不会出现严重的流体紊流、阀件啸叫的问题，既可以做通断切断使用，也能临时做小范围的流量调节使用。设计阶段首先要考虑的是安装边界问题，这类内螺纹连接的阀件，两端的螺纹轴线必须保证严格同轴，偏差不能超过0.1mm，否则安装到管路上之后会出现别劲问题，长期受力会导致壳体出现应力开裂，同时阀杆的升降行程要和阀芯的密封行程严格匹配，手轮旋转到全关位置时，阀芯刚好完全压合在阀座上，继续旋转也不会出现密封面过压损坏的问题，手轮旋转到全开位置时，阀体内的流道完全打通，不会出现阀杆凸入流道造成额外流阻的问题。外形尺寸上，这类小通径阀件的手轮直径控制在60mm左右，

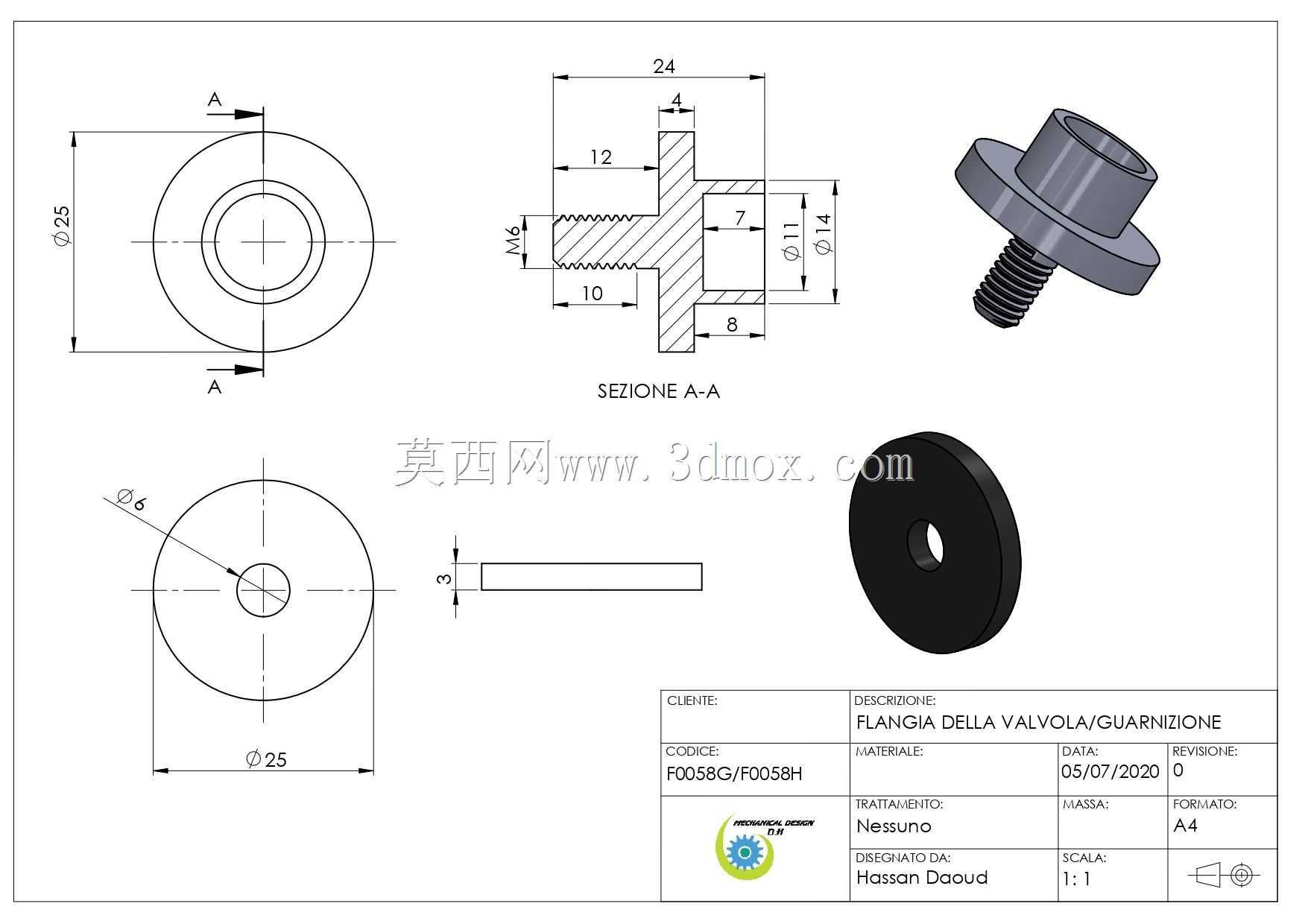

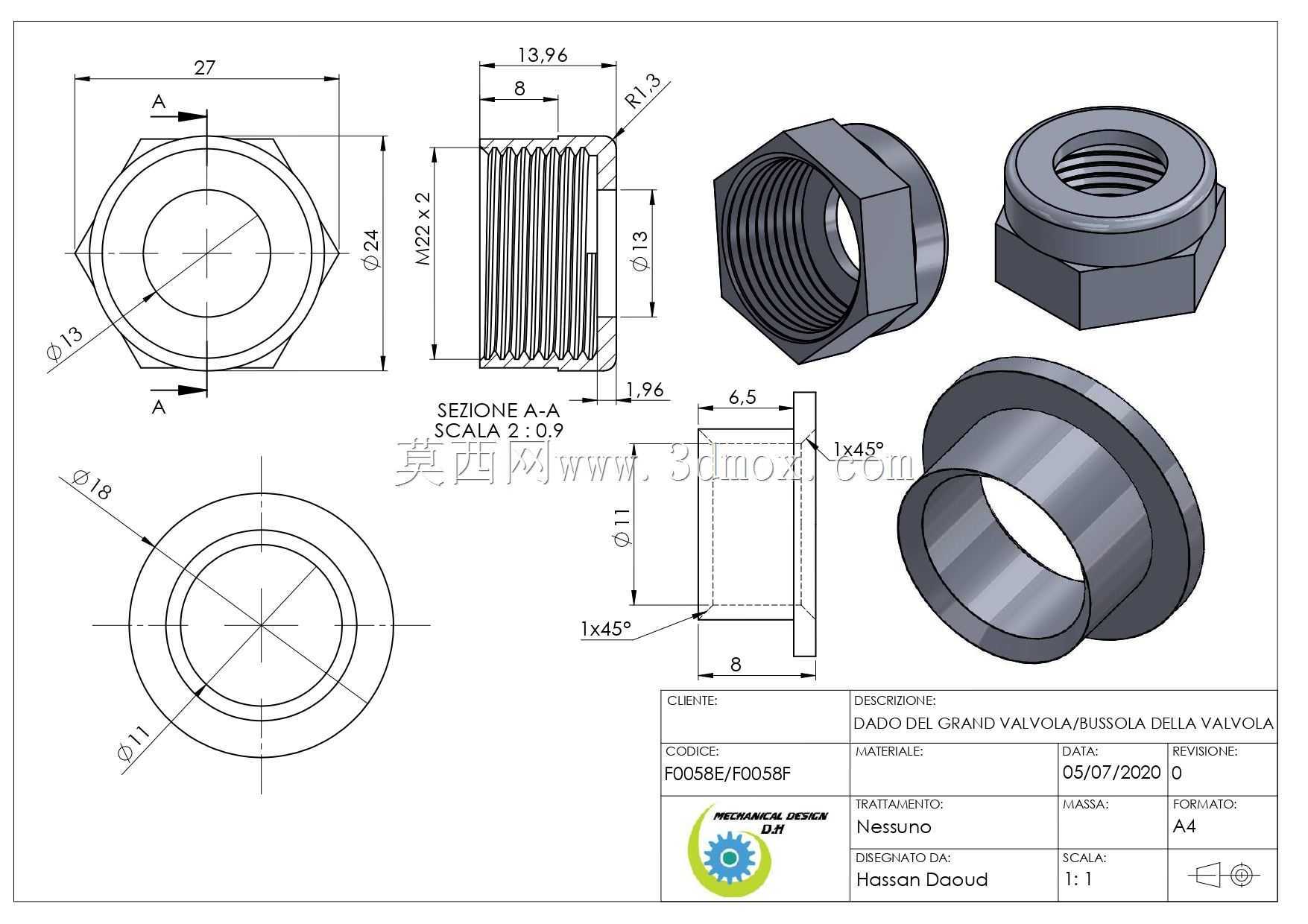

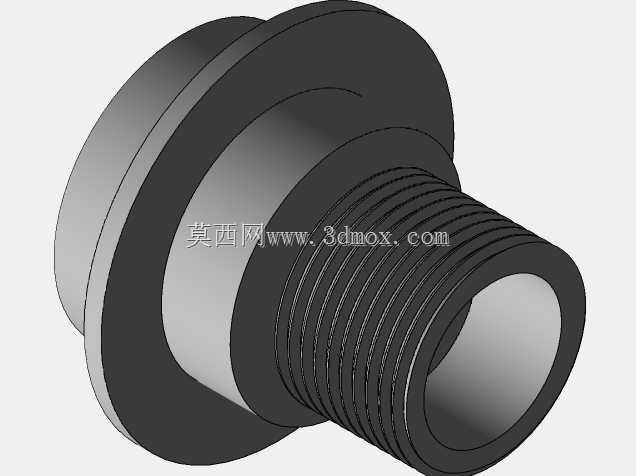

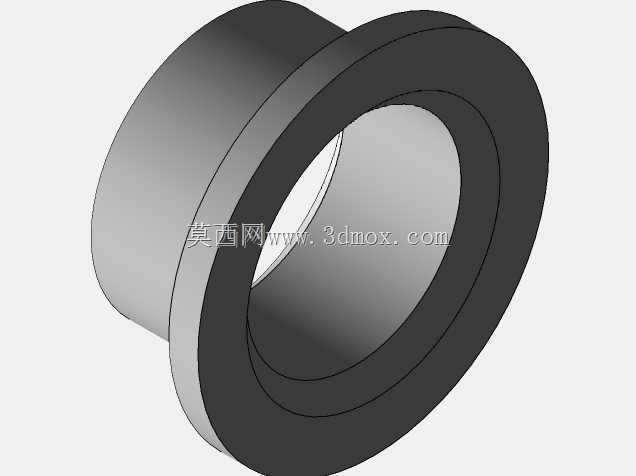

　　成年人单手就能轻松握持操作，阀体的总长度控制在80mm上下，安装时不需要在管路上预留过长的操作空间，两端的内螺纹采用标准G管螺纹，和市面上通用的镀锌钢管、PPR外丝接头都能完美适配，不需要额外加工转换接头。流道设计上采用了直通式结构，介质从一端进入后，顺着阀腔的导流弧面流向另一端，没有过多的直角弯折，流阻比直角式截止阀低30%左右，日常使用时不会出现过多的压力损失，对于低压循环管路来说，能有效降低循环泵的工作负载。密封结构上，阀杆和阀体之间采用了多层填料密封，填料压盖通过两个小螺栓固定，使用一段时间后如果出现阀杆位置渗漏，只需要均匀拧紧压盖螺栓就能补偿填料的磨损量，不需要拆开整个阀件就能解决外漏问题，后期维护成本极低。

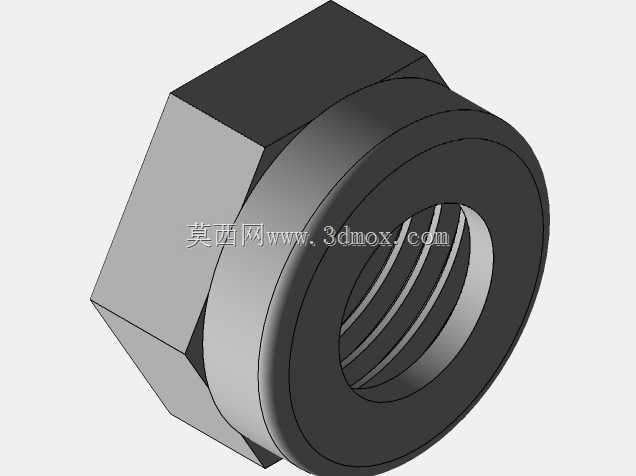

　　实际选型时要注意，这类阀件的安装方向有明确要求，必须保证介质从阀芯下方进入、上方流出，也就是常说的“低进高出”，这样安装的话，全开状态下阀杆受到的介质压力更小，长期使用不容易出现阀杆变形的问题，同时关闭状态下填料位置不承受介质压力，能有效延长填料的密封寿命，减少外漏概率。很多新手安装时容易把方向装反，不仅会导致阀门关闭力矩变大，还会出现关闭后填料位置持续带压，容易出现渗漏问题。另外在建模过程中，要特别注意内螺纹的收尾位置和阀腔的衔接处不能出现锐角结构，铸造时这些锐角位置容易出现浇不足、砂眼缺陷，后期使用时也容易出现应力集中，所以所有的流道转角位置都做了R2以上的圆角过渡，既提升了铸件的成品率，也减少了流体在转角位置的紊流冲击，降低阀件运行时的振动和噪音。手轮和阀杆的连接位置做了防松结构，通过顶部的锁紧螺母把塑料手轮压紧在阀杆扁位上，长期反复操作也不会出现手轮松动脱落的问题，即便是使用多年后塑料手轮出现老化，也只需要拧下顶部螺母就能快速更换手轮，不需要更换整个阀件。阀体两端的螺纹入口处做了15度的导向倒角，安装时对接外丝接头更容易对准，不会出现螺纹错牙的问题，同时倒角位置也能预留出生料带的缠绕空间，避免生料带被挤入阀腔造成流道堵塞。
