TP172009-1压电蜂鸣器结构设计

　　在做物联网终端、工业控制板卡的声学提示元件选型时，压电式蜂鸣器是结构工程师接触频率极高的一类器件，这款TP172009-1压电蜂鸣器的三维结构，完全贴合量产直插式有源蜂鸣器的实际装配逻辑，能直接嵌入各类设备的PCB布局校验环节。从实际应用场景来看，这类蜂鸣器覆盖的领域极广，小到家用智能门锁的按键提示、烟雾报警器的故障告警，大到工业PLC控制柜的异常状态报警、自动化产线设备的工位操作提示，甚至是共享设备的操作反馈音输出，都能见到同结构压电蜂鸣器的身影，它依靠压电陶瓷片的逆压电效应实现电声转换，相比电磁式蜂鸣器拥有更低的待机功耗，更适合电池供电的低功耗物联网终端使用。

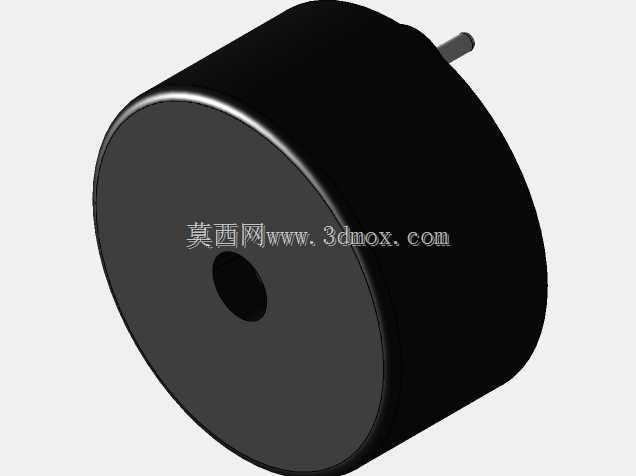

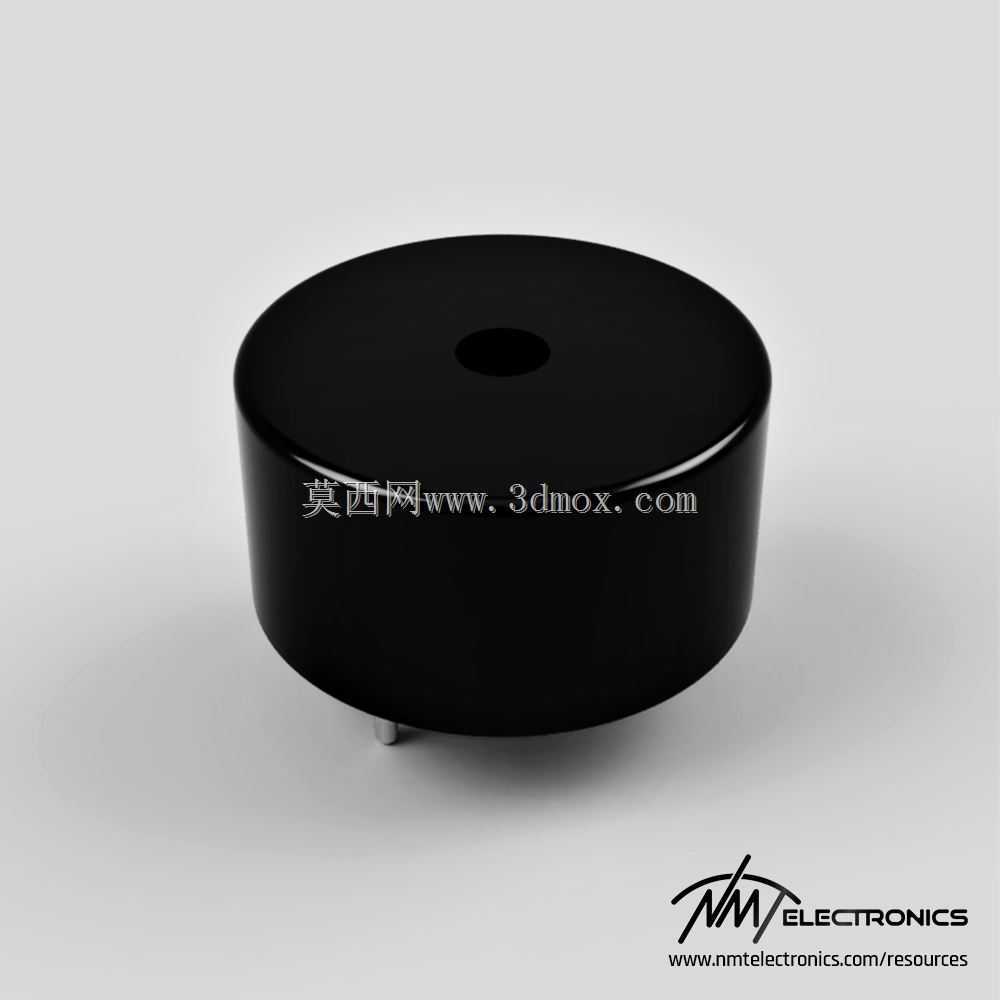

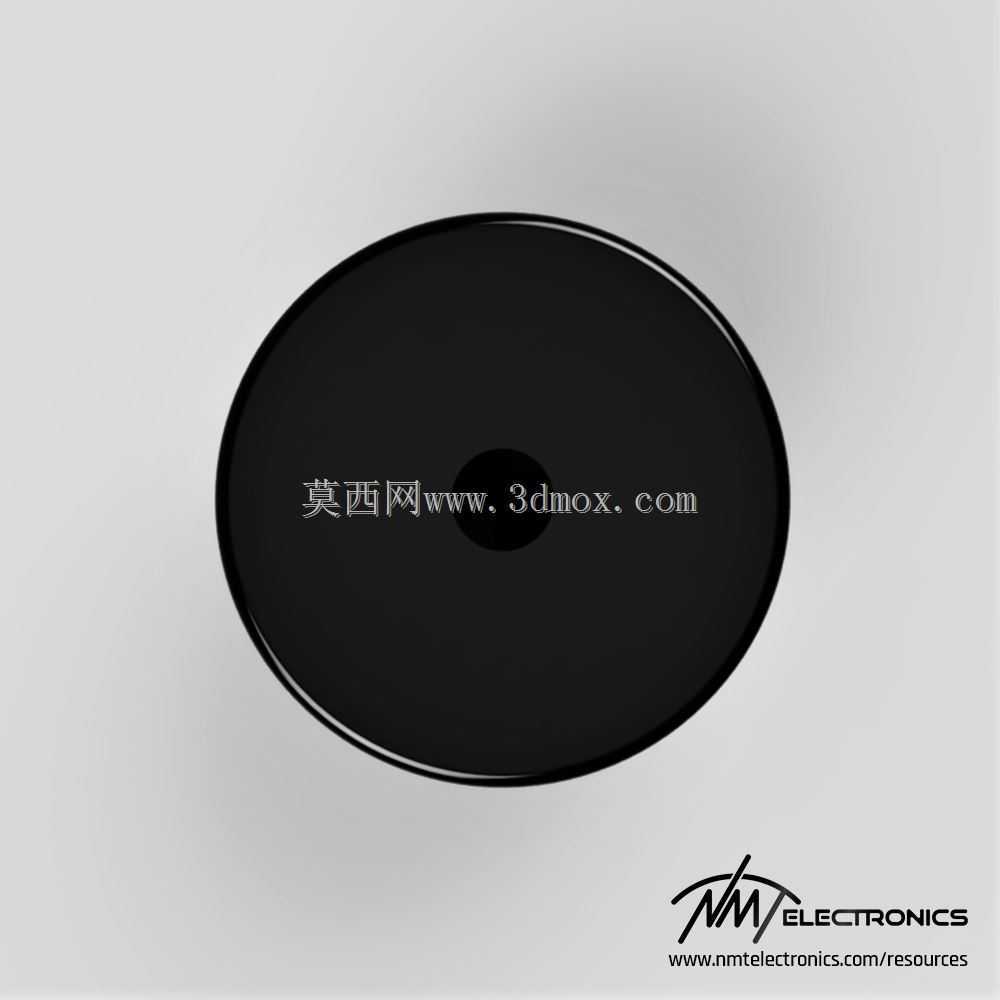

　　从结构设计思路来看，这款蜂鸣器采用了经典的圆柱薄型封装，外壳选用黑色阻燃PBT材质注塑成型，外壳顶部预留的中心小孔是声学谐振腔的出声孔，设计时需要严格控制孔径大小与腔体内壁的弧度，避免出声时出现高频谐振杂音，同时这个小孔也能平衡腔体内外气压，避免设备在高低温环境下工作时，腔体内外压差导致压电片形变异常，影响发声灵敏度。外壳与底部基座采用超声波焊接工艺封合，焊接筋位的设计宽度控制在0.3mm，既保证焊接后的密封可靠性，避免生产过程中助焊剂、清洗液渗入腔体损坏压电陶瓷片，又不会因为焊接溢料过多影响器件的整体外形尺寸，干扰后续SMT或者波峰焊的装配精度。

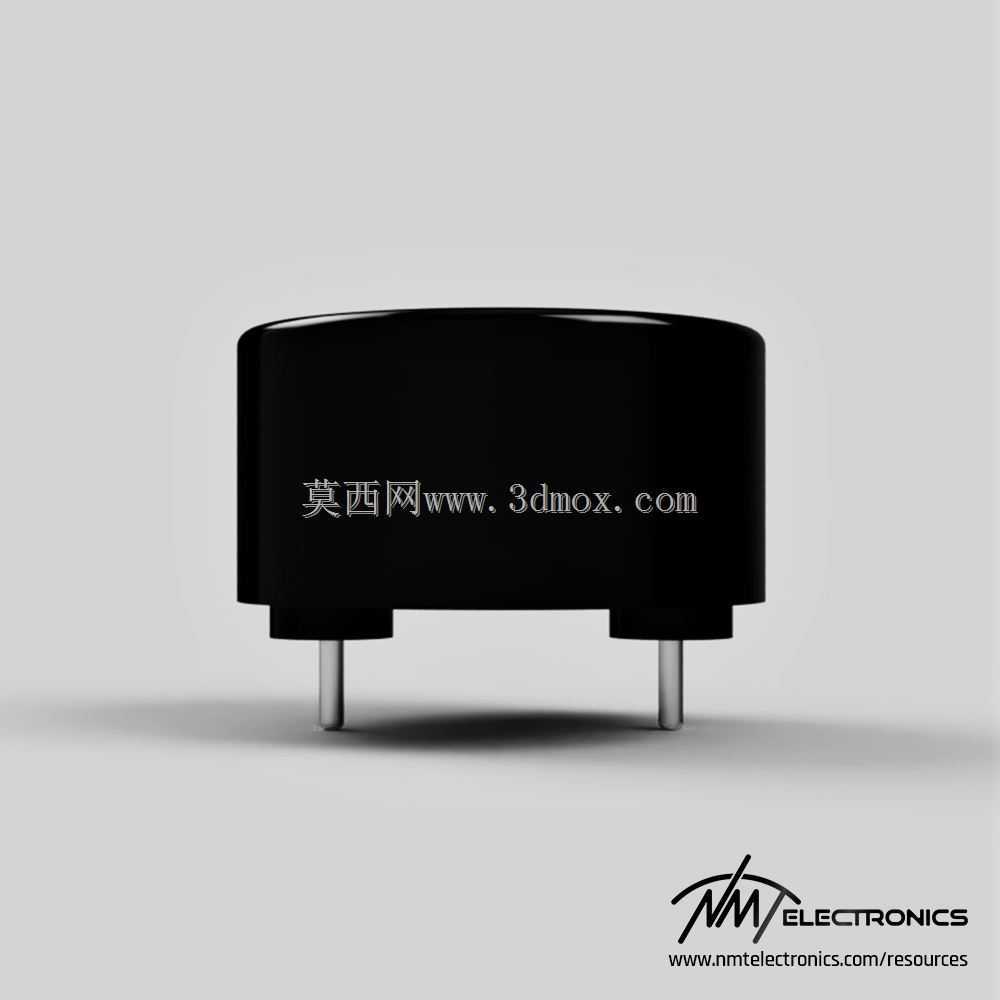

　　引脚部分采用了两根直插式镀锡铜引脚，引脚间距严格按照通用直插元件的2.54mm网格标准设计，引脚直径0.5mm，伸出基座的长度控制在3.2mm，既能保证穿过常规1.6mm厚度PCB后留有足够的焊锡攀爬长度，又不会因为引脚过长导致波峰焊后剪脚工序的额外工作量，引脚与基座的结合处做了防拉脱的卡位结构，能承受5N以上的轴向拉力，避免生产装配过程中引脚被扯出导致器件失效。从安装边界来看，这款蜂鸣器的圆柱外径为17mm，整体高度含引脚为9mm，在做PCB布局时，需要在蜂鸣器安装位置周边预留至少1mm的安全间隙，避免周边过高的元器件遮挡出声孔，影响声压级输出；出声孔方向需要正对设备外壳的出声格栅位置，两者之间的距离最好控制在3mm以内，避免声音在设备壳体内部多次反射导致音质发闷，声压衰减超过设计阈值。

　　在功能特性层面，这款压电蜂鸣器的谐振频率设计在4kHz，这个频率段是人耳听觉敏感度最高的区间，不需要太大的驱动电压就能获得足够的提示音量，在额定电压下工作时，10cm距离的声压级能达到85dB以上，完全满足工业场景下的告警提示需求，同时压电式结构没有电磁式蜂鸣器的线圈与磁铁结构，不会对外产生电磁干扰，更适合用在对EMC要求较高的医疗电子、精密测量设备当中。做三维建模校验时，除了核对外形安装尺寸，还要重点关注蜂鸣器底部与PCB表面的贴合度，基座底部设计有0.2mm的凸点，避免焊接时焊锡爬到引脚根部导致器件浮高，同时也能预留出焊剂挥发的空间，减少虚焊风险。在做整机结构的跌落仿真时，这个位置的器件因为是圆柱直立安装，重心偏高，需要确认周边是否有足够的限位结构，避免跌落过程中蜂鸣器受冲击倾斜，导致引脚脱焊或者外壳开裂。
