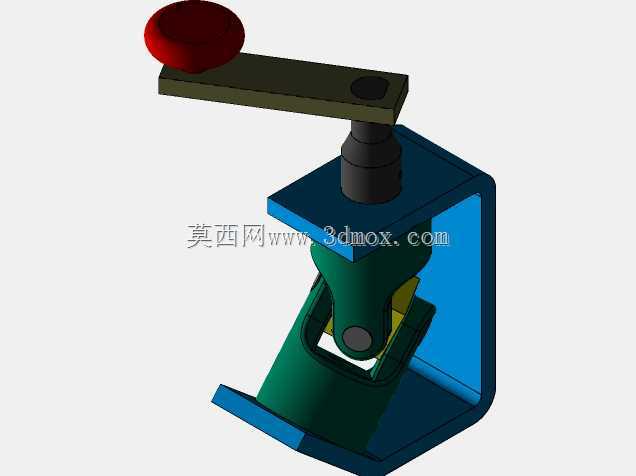

这款手动压杆式夹紧结构,是工装夹具领域里非常典型的手动压紧类执行单元,在小批量零件加工、装配工位定位、检具装夹、小型工件焊接定位等场景里应用十分广泛,尤其适合需要频繁拆装工件、压紧力要求适中、操作空间有限的工位,相比气动、液压夹紧单元,它不需要外接动力源,完全依靠手动操作即可完成压紧与松开动作,部署灵活,维护成本极低,在五金加工、电子组件装配、小型钣金件定位、木制品加工等行业的手工工位上随处可见这类结构的变体。

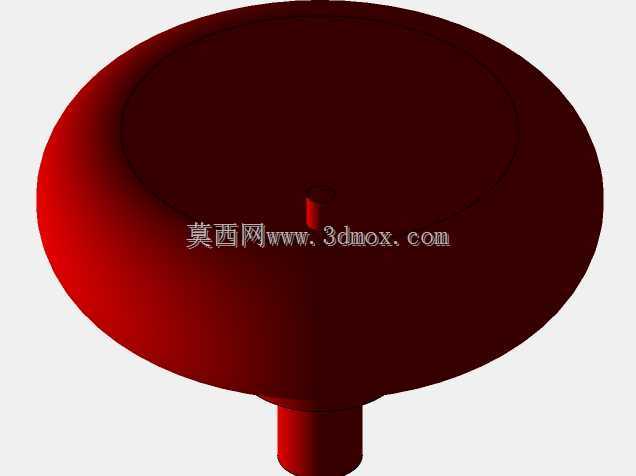

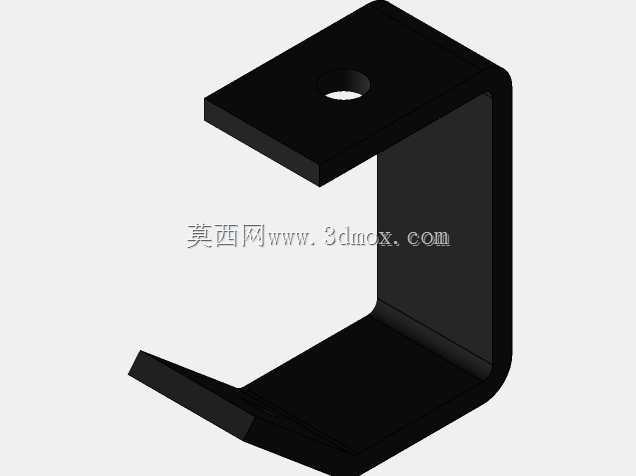

从结构组成来看,整个装置以C型折弯的安装基座作为承载主体,基座底部带有平直的安装面,可通过螺栓直接固定在工作台面、工装基板或者检具底座上,基座的竖直侧壁为整个压紧机构提供支撑刚性,避免压紧过程中出现结构变形影响装夹精度。基座内部安装有连杆式增力传动组件,这部分是整个夹具的核心,通过多组铰接连杆的死点自锁特性,实现压头压紧后的位置锁止,不需要持续施加外力即可保持稳定的压紧力,避免加工或装配过程中工件出现松动移位。上部的操作压杆延伸出基座外侧,末端安装有红色的绝缘操作握帽,操作人员只需要向下扳动压杆,即可通过内部连杆传动带动下方的压头下行,将工件压紧在基座底部的支撑面上;向上扳起压杆时,压头会随传动结构抬起,留出足够的工件取放空间,操作行程经过设计,单次扳动即可完成完整的压紧与松开动作,操作效率远高于传统的螺栓压紧结构。
在设计这类夹紧结构时,首先需要根据工位的压紧力需求核算连杆的铰接点位置与力臂比例,保证操作时的手动力不超过人体工学允许的范围,同时在压紧到位时连杆能够刚好越过死点位置,实现可靠自锁,避免受振动影响出现松脱。压头部分采用了浮动式连接设计,可以自适应工件表面的微小角度偏差,保证压紧面与工件表面充分贴合,避免局部应力过大压伤工件表面,同时也能补偿零件加工的尺寸公差,保证不同批次的工件都能获得稳定的压紧效果。基座的C型开口尺寸经过匹配设计,开口深度与宽度可以满足常规小型工件的装夹空间需求,压头的下行行程控制在合理范围,既保证足够的开合空间取放工件,又不会因为行程过大增加操作力、降低结构刚性。
安装边界方面,基座底部的安装孔位按照标准工装孔距设计,可以兼容常见的工装基板安装规格,整体结构的外轮廓尺寸紧凑,不会占用过多的工位空间,竖直方向的整体高度在压杆抬起状态下也控制在合理范围,避免与工位上方的其他设备、工具产生干涉。操作压杆的长度经过力臂优化,在保证足够增力比的前提下,不会因为杆长过长导致操作时容易磕碰周边物件,末端的红色握帽不仅起到防滑绝缘的作用,也能在工位上起到醒目的标识作用,提醒操作人员注意操作位置。
这类手动夹紧结构在实际使用中,铰接部位需要定期加注润滑脂减少磨损,保证连杆传动的顺畅性,长期使用后如果出现压紧力不足的情况,可以通过调整压头的连接螺纹长度来补偿磨损带来的间隙,恢复可靠的压紧效果。相比其他类型的夹紧装置,它的结构简单,零部件加工难度低,普通的机加工车间即可完成全部零件的加工与装配,不需要复杂的专用零件,非常适合企业根据自身工位需求进行定制化改型,比如更换不同形状的压头适配不同的工件接触面,调整基座的开口尺寸适配不同规格的工件,或者调整压杆的长度适配不同的操作力需求,是工装设计领域里非常经典的基础结构单元,也是机械结构设计人员进行装配训练、连杆机构学习的典型案例,通过对这类结构的建模与拆解,可以充分理解连杆增力、死点自锁、浮动连接等机械设计的常用原理,掌握工装夹具设计的基本思路与尺寸匹配原则。
- 上一篇:四箱绕线用延长线收纳胶合板工装结构
- 下一篇:简易手动压紧定位工装结构设计
- 全部评论(0)
- 模板大小: 849.67 KB
- 售价:5金币
- 下载次数: 8
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类: 工装
