简易手动压紧定位工装结构设计

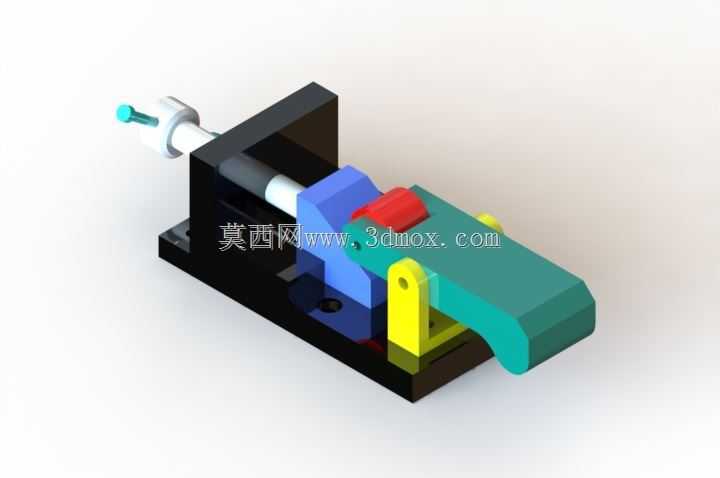

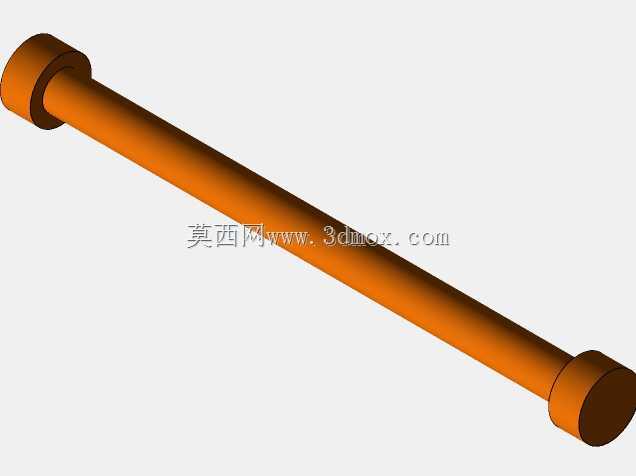

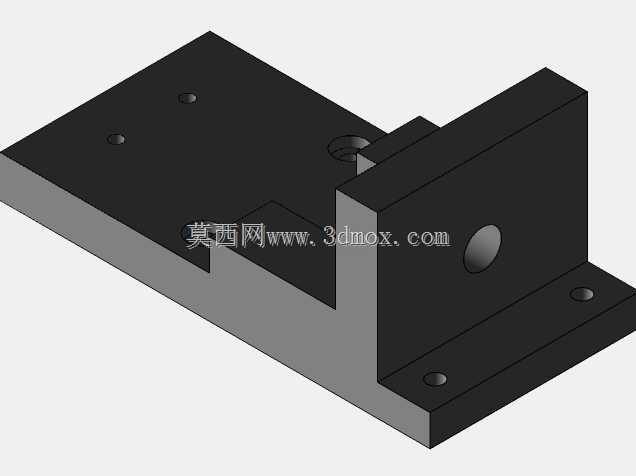

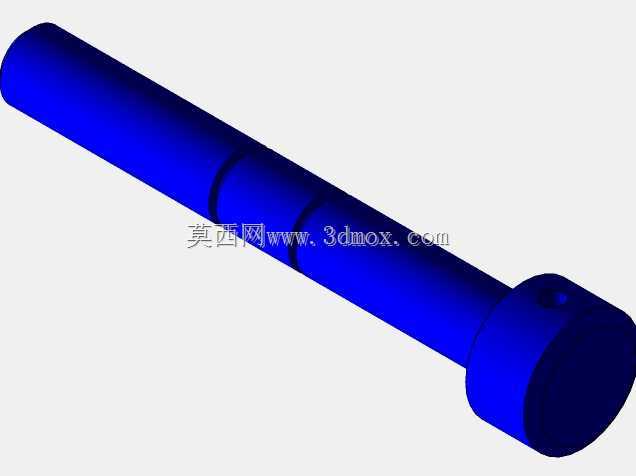

　　这套手动压紧定位机构，是面向小批量零件加工、工位临时装夹场景设计的实用型工装结构，在五金件修配、小型工件钻孔攻丝、样件装配对位这类零散作业场景中适配性极强，不需要外接气源、电源动力，纯手动操作就能完成工件的快速压紧与释放，非常适合没有集中动力供给的维修工位、教学实训台、零散加工点位使用。从结构布局来看，整套机构采用卧式安装逻辑，底部的L型安装基座是整个结构的承载基准，基座底面预留了沉头安装孔位，可以直接通过内六角螺栓固定在工作台面或者专用工装基板上，安装时需要保证基座的定位立面与工作台进给方向垂直，避免装夹后工件出现角度偏差。基座的立板位置集成了导向与驱动功能，穿装在立板孔位内的光轴推杆承担动力传递作用，推杆一端设置了滚花操作头，

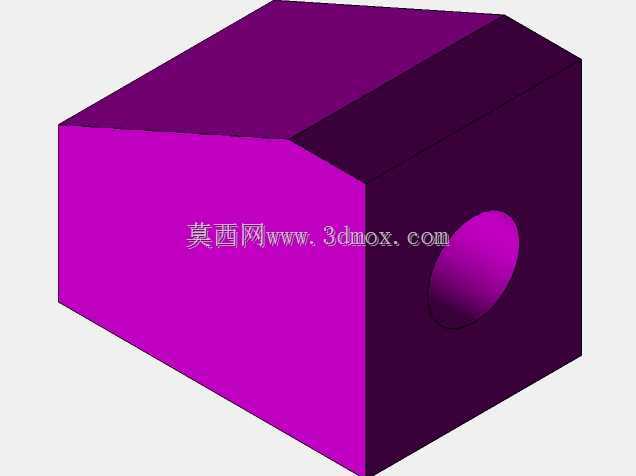

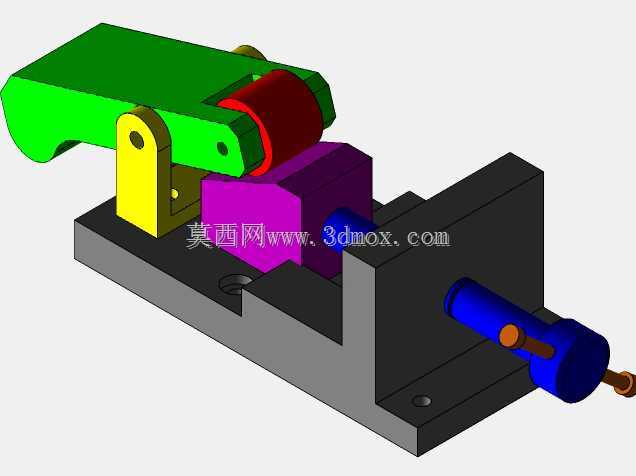

　　方便操作人员握持施力，推杆和立板之间采用间隙配合，表面做了硬化处理，长期往复推拉也不会出现过度磨损导致的晃动问题。推杆的另一端连接着蓝色的滑动压块，压块和基座底面的导向槽配合，运动方向被严格限制在推杆轴线上，不会出现转动或者偏移，保证压紧力始终垂直作用在工件的接触面上。压块旁侧设置了红色的锁紧拨钮，当推杆推进到压紧位置后，拨动这个拨钮就能通过内部的斜面卡位结构锁定推杆位置，不需要操作人员持续施加推力维持压紧状态，这个锁紧结构的卡位行程经过匹配设计，既不会因为行程过小导致锁止失效，也不会因为行程过大造成解锁操作费力，拨钮的操作力设置在15N左右，单指就能完成拨动切换。机构的前端设置了带黄色铰接座的绿色快开压头，

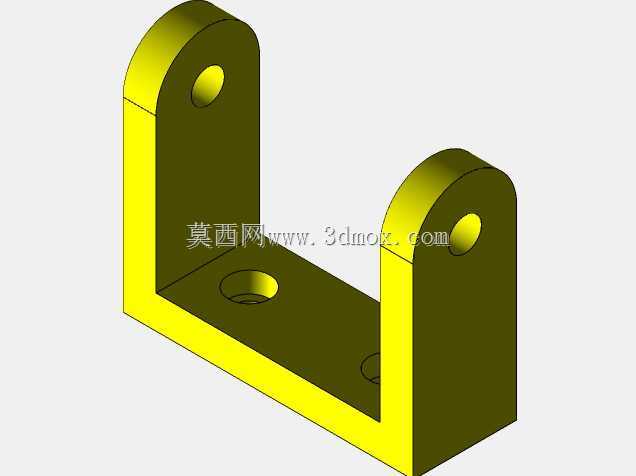

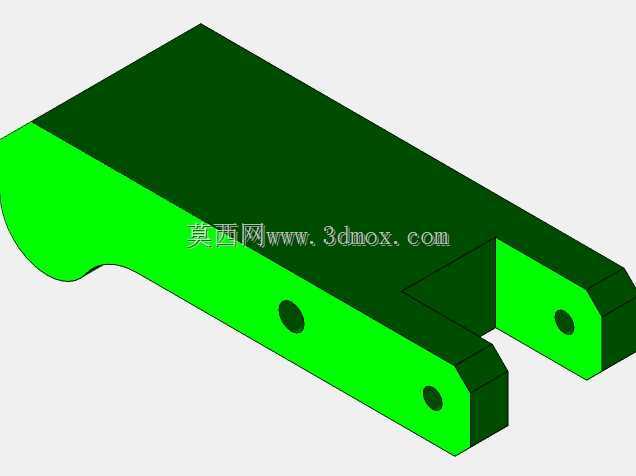

　　这个压头采用偏心压紧逻辑，和滑动压块配合形成对工件的双向夹持，当需要放置或者取下工件时，只需要向上扳起压头就能让出足够的操作空间，不需要将推杆完全退回，能有效缩短单件装夹的辅助时间。压头的接触端面做了防滑网纹处理，和工件接触时不会出现打滑位移，针对不同厚度的工件，还可以在压头和滑动压块的接触面加装不同厚度的调整垫片，适配3mm到25mm厚度范围内的板类、块类工件装夹需求。设计过程中特意规避了复杂的曲面结构和特殊加工件，所有零件都可以采用普通铣床、车床完成加工，没有需要五轴加工或者特殊工艺的结构件，加工成本控制在较低水平，后期维护时如果出现零件磨损，现场操作人员就能完成备件更换，不需要返厂维修。整套机构的安装边界控制在长120mm、

　　宽60mm、高55mm范围内，不会占用过多的工作台空间，多个同类型工装可以并排布置在台面上，组成小型工件的批量装夹工位，在教学场景中，这套结构也可以作为连杆机构、偏心锁紧机构的教学演示模型，帮助初学者理解手动夹具的力传递逻辑和锁紧原理。实际使用时需要注意，这套工装的额定压紧力在800N左右，适合轻切削加工、装配定位这类受力不大的场景，不能用于大余量铣削、重型冲压这类大负载工况，避免结构受力变形影响装夹精度，日常维护只需要定期在推杆导向面、铰接转轴位置涂抹少量润滑脂，就能保证长期操作顺畅，不会出现卡滞问题。
