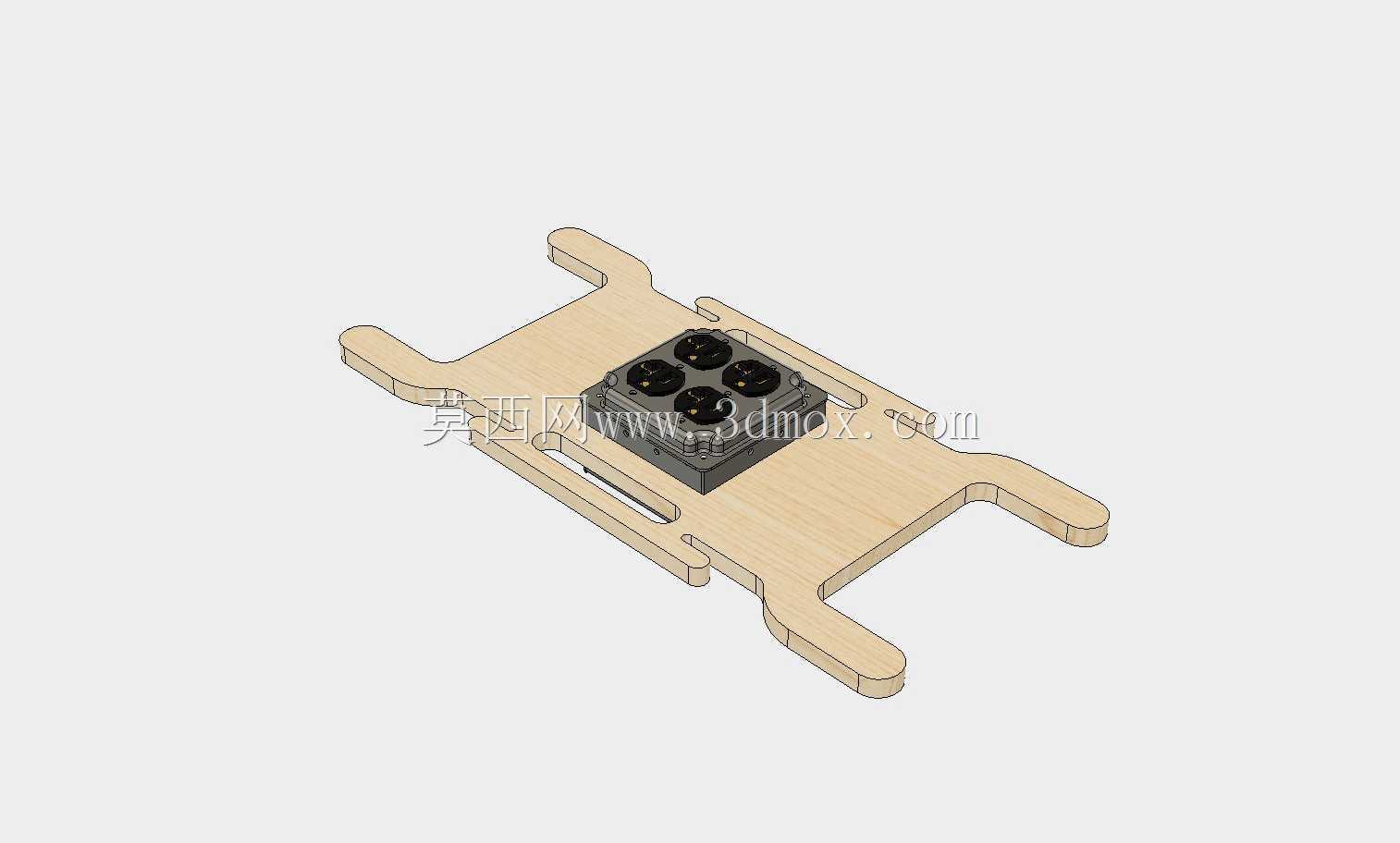

四箱绕线用延长线收纳胶合板工装结构

　　在车间布线、户外临时供电、设备调试接线这类需要频繁移动延长线的作业场景里，线缆散乱缠绕、插头磕碰损坏一直是影响作业效率、带来安全隐患的常见问题，这款四箱绕线用的胶合板收纳结构，正是针对这类场景做的实用化结构设计。从实际使用逻辑出发，该构件主体采用胶合板裁切加工，适配CNC路由器批量加工的工艺要求，不需要复杂的开模工序，加工门槛低，板材本身的抗冲击性和绝缘属性，也能适配带电作业周边的使用需求，避免金属构件可能带来的漏电、刮破线缆绝缘层的问题。结构上专门设置了大尺寸绕线槽位，槽体的边缘做了圆弧过渡处理，不会在缠绕线缆时刮伤线皮，槽宽尺寸适配常规4平方、6平方室外延长线的弯曲半径，缠绕时不需要刻意对线施加过大的弯折力，

　　能避免线缆内部铜芯因为反复小半径弯折出现断股的问题。对应插头存放的小槽位，尺寸匹配常规10A、16A工业插头的外形，缠绕完线缆后可以将插头直接卡入槽内，不会在转运过程中出现插头晃荡、磕碰周边物件的情况，也能避免插头插脚因为碰撞出现变形、沾附杂物影响接触的问题。构件上开设的圆形孔位是作为搬运把手使用，孔位边缘做了倒角处理，徒手搬运时不会硌手，孔位的位置经过重心配平，单手提携时整个构件能保持水平状态，不会因为重心偏移导致缠绕好的线缆松脱。主体板件上的长方体开孔，是为压装固定四边长方体功能模块预留的安装位，孔位的尺寸公差按照压装配合的要求设计，不需要额外打螺丝或者涂胶，就能将模块牢牢固定在板件上，装配效率高，

　　也方便后续模块损坏时的快速更换。整个板件的外伸支脚结构，是为了叠放收纳设计的，支脚的外形尺寸和对应位置的槽位匹配，多个同规格的收纳结构闲置时可以互相嵌合叠放，减少仓储占用的空间，支脚的末端做了圆角处理，不会在放置时刮蹭地面或者划伤周边的设备表面。从安装边界来看，整个构件的外形尺寸适配常规工具柜的层板间距，平时不用时可以直接放入工具柜存放，不需要额外预留特殊的存储空间；绕线的容量设计匹配四组延长线的收纳需求，也就是对应四台设备同时作业时的延长线存放量，刚好适配小型班组外出作业的线缆携带需求，不会出现容量过大导致构件笨重、或者容量不足需要携带多个收纳件的问题。设计过程中特意规避了多余的装饰性结构，所有的槽位、孔位、

　　外伸结构都对应明确的使用功能，没有冗余的加工特征，能最大限度减少CNC加工时的走刀路径，降低单件加工的耗时和板材损耗。实际使用时，作业人员完成接线作业后，只需要顺着大槽将延长线依次缠绕到位，最后把插头卡入对应的小槽内，就可以直接通过圆形把手将整个构件提走，不需要额外绑带固定线缆，转运过程中线缆不会松脱散乱，下次使用时可以直接抽出插头端的线缆，不需要花费时间解绕缠死的线团，能有效减少作业前后整理线缆的耗时。针对室外使用的场景，胶合板材质本身可以做防潮封边处理，应对雨天、潮湿地面的放置需求，不会像纸质收纳件那样容易受潮变形，也不会像塑料构件那样在低温环境下出现脆裂的问题，适配车间、户外工地、展会临时布线等多种复杂场景的使用要求。压装位的固定结构经过受力验证，在缠绕满线缆、整体重量达到15kg的情况下，固定位不会出现松脱开裂的问题，提拿时整个构件的受力均匀分布在板件的主体结构上，不会出现局部应力集中导致板件断裂的情况。
