工业平板式物料预处理作业台结构设计

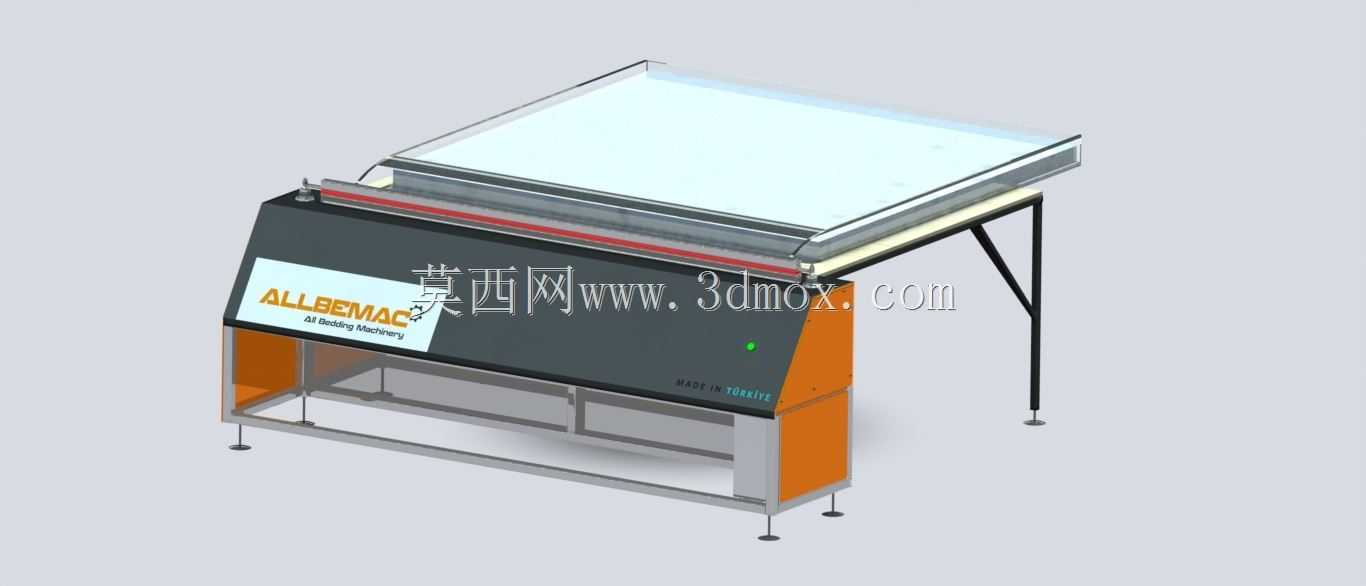

　　这款平板式作业设备的设计初衷，是面向印刷、板材加工、电子辅料裁切等生产场景里的前置对位、展平、预检工序，解决传统人工铺料对位精度差、小尺寸板材操作无依托的痛点。从结构布局来看，设备采用分体式支撑设计，上部的透明平板工作面采用高透平整材质，透光率均匀无畸变，能满足背光检视、菲林对位、薄料展平等操作的视觉需求，工作面边缘做了圆弧倒角处理，避免操作人员取放物料时被锐边划伤，同时平板下方预留了均匀的背光安装空间，可根据工序需求加装冷光源组件，满足透光检视的作业要求。

　　设备的主机箱体部分采用钣金折弯焊接成型，外壳做了喷塑防锈处理，正面预留了操作标识区与状态指示灯安装位，指示灯采用嵌入式安装，能直观反馈设备的通电、运行状态，箱体侧面做了散热格栅开孔，保证内部电气元件工作时的热量能及时散出，避免长时间运行出现积热问题。箱体下部采用开放式框架支撑结构，框架采用标准型钢焊接成型，四个支撑脚配备可调式脚杯，可根据车间地面的平整度调整设备水平度，调整范围覆盖±15mm的地面高差，保证工作面始终处于水平状态，避免物料在台面上出现滑移偏移。

　　从安装边界来看，设备整体占地尺寸适配中小型生产车间的工位布局，工作面高度设置在符合人体工程学的850mm区间，操作人员站立作业时无需过度弯腰或抬臂，长时间操作的疲劳度更低。上部的可掀式透明盖板采用气撑杆辅助支撑，掀开后能自动保持开启状态，方便操作人员清理工作面下方的杂物、更换背光组件，盖板闭合时与工作面的贴合间隙控制在0.5mm以内，避免薄料作业时出现夹料、刮料的问题。

　　设计过程中重点考虑了设备的通用性，除了基础的对位检视功能，还可根据不同行业的工序需求，在平板侧面加装定位靠尺、压料条、裁切导轨等附件，拓展成小型裁切台、菲林拼版台、丝网印刷对位台等专用工位，无需对主体结构做大幅改动。框架部分的连接位置预留了标准安装孔位，后续加装附件时可直接通过螺栓固定，无需重新钻孔焊接，降低了现场改造的难度。

　　设备的走线全部隐藏在箱体与框架的内部空腔里，外部无裸露线缆，既避免了车间生产过程中线缆被物料勾挂、被切削液腐蚀的风险，也让工位整体更加整洁，符合车间5S管理的要求。支撑腿采用单侧斜撑加固设计，在保证整体结构刚性的前提下，减少了腿部的横向占用空间，操作人员靠近工位作业时，腿部不会被支撑结构磕碰，工位下方的空间也可放置临时物料周转箱，提升工位的空间利用率。

　　从结构强度校核来看，主体框架在承受150kg均布载荷的情况下，工作面的最大挠度不超过0.2mm，完全满足薄料对位、轻型板材放置的精度要求，不会因为台面变形导致对位偏差。钣金外壳的板材厚度选用1.5mm冷轧钢板，焊接位置做了打磨抛光处理，喷塑层厚度控制在60-80μm，能适应车间内多粉尘、少量切削液飞溅的工作环境，长期使用不会出现外壳锈蚀、掉漆的问题。可调脚杯采用橡胶防滑底座，与地面接触时不会划伤车间环氧地坪，同时具备一定的减震效果，能抵消车间内其他设备运行传递的轻微振动，保证工作面的稳定性，满足高精度对位工序的使用要求。
