螺旋啮合蜗轮传动组件结构设计

　　做传动结构设计的同行大多有体会，小空间大传动比的工况里，蜗轮副的适配性往往比平行轴齿轮更贴合实际需求，这次的螺旋形蜗轮组件，就是针对中低速重载的交错轴传动场景做的结构优化款。先从实际应用场景说，这类组件常被用在轻工包装设备的进给工位、小型输送线的转角传动单元、手动调节机构的自锁传动段，还有部分小型机床的进给微调机构里，尤其是需要两轴空间垂直交错、传动比要求在20-50区间、同时需要反向自锁的工位，这类蜗轮组件的适配度远高于其他传动形式。

　　从实际用途来看，这个组件核心是实现空间交错轴之间的运动与动力传递，和普通圆柱蜗轮不同，这款采用了螺旋形齿形设计，齿面的接触痕迹是沿螺旋线方向的连续面，相比直齿蜗轮，啮合过程中不会出现整齿突然进入、突然退出啮合的冲击，传动过程的平稳性提升很明显，尤其是在低速运行的手动调节工位，操作时的卡顿感会大幅降低，同时因为齿面接触长度更长，单位面积的齿面压应力更小，同等模数下的承载能力比普通直齿蜗轮高15%左右，适合需要频繁正反转、有一定冲击载荷的传动工位。

　　说到功能特性，首先要提的就是它的自锁特性，当螺旋升角小于啮合副的当量摩擦角时，只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在需要防止负载倒转的工位非常实用，比如升降调节机构、角度定位机构，不需要额外加装制动装置就能实现位置锁定，能简化整体设备的结构。其次是传动比的实现，单级蜗轮副就能实现很大的传动比，相比多级齿轮减速，整体结构的轴向和径向尺寸都能做的更紧凑，对于安装空间受限的小型设备来说，这一点的优势非常突出。另外这款螺旋齿形的蜗轮，齿侧间隙可以通过调整轴向安装位置做微量补偿，长期运行磨损后，不需要更换零件，只要微调安装垫片的厚度就能消除回程间隙，对于需要精准定位的微调工位来说，维护成本会低很多。

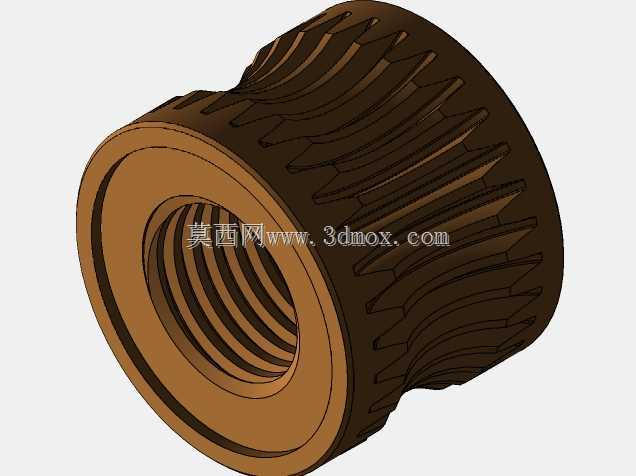

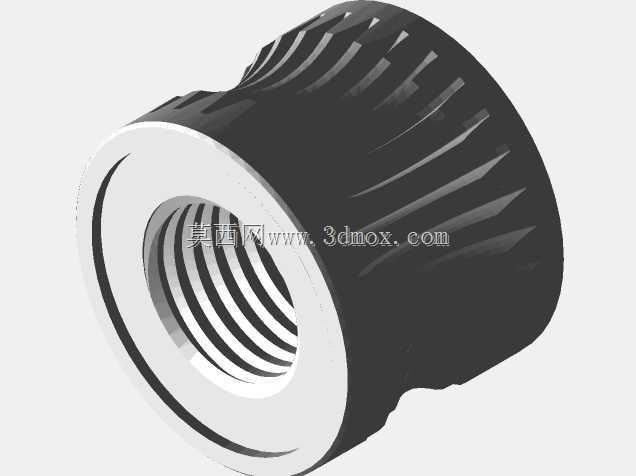

　　再讲设计思路，做这个结构的时候，首先是确定啮合参数，先根据传递扭矩、输入转速、传动比要求，确定模数、齿数、螺旋升角这些核心参数，齿形部分采用了渐开线螺旋面的设计，保证啮合过程中齿面是线接触而非点接触，降低接触应力提升使用寿命。结构上，蜗轮的内孔采用了阶梯孔设计，一端是配合安装的基准孔，用来和输出轴做过渡配合传递扭矩，另一端是避让孔，减少不必要的配合长度，降低加工时的同轴度要求，同时也方便装配时的导向。外圆的齿部做了齿端倒角，一方面是装配时更容易和蜗杆啮合找正，另一方面也能避免齿端的应力集中，减少启动瞬间的齿端崩损风险。轮毂部分做了均匀分布的减重槽，就是图里看到的外圆上的螺旋形凹槽，这些凹槽不是装饰用的，一方面是减少零件的整体重量，降低转动惯量，让启停过程更平稳，另一方面是在啮合过程中，这些凹槽可以储存少量润滑脂，在齿面形成持续的油膜，减少干摩擦的情况，延长润滑维护的周期。

　　关于外形尺寸和安装边界，首先要明确安装的核心基准是蜗轮的内孔轴线，以及和蜗杆啮合的中心距，这个组件的中心距是按照TR50的标准参数设计的，安装时要保证蜗轮和蜗杆的轴线空间垂直，中心距的偏差要控制在0.02mm以内，轴线的垂直度偏差不能超过0.03mm/100mm，否则会出现齿面接触偏载，局部磨损加剧的问题。轴向安装尺寸上，蜗轮的轮毂端面到齿部中心的距离有严格的公差要求，安装时要保证齿部的对称中心和蜗杆的齿部中心对齐，偏差不能超过0.1mm，否则会减少有效啮合齿宽，降低承载能力。内孔的键槽采用了标准平键槽设计，和输出轴配合时，键的侧面要做过渡配合，避免传动过程中出现键侧间隙导致的回程误差。外圆的最大直径要注意和周边的壳体结构预留至少2mm的间隙，避免转动过程中出现剐蹭，同时要预留出润滑脂的填充空间，不要把齿部周边的空间完全封死，要留出润滑脂流动的通道。另外要注意，这类蜗轮组件的适用输入转速一般不超过1500r/min，因为齿面滑动速度较高的时候，摩擦发热会比较明显，高速工况下需要搭配专门的冷却润滑系统，否则很容易出现齿面胶合的失效形式。

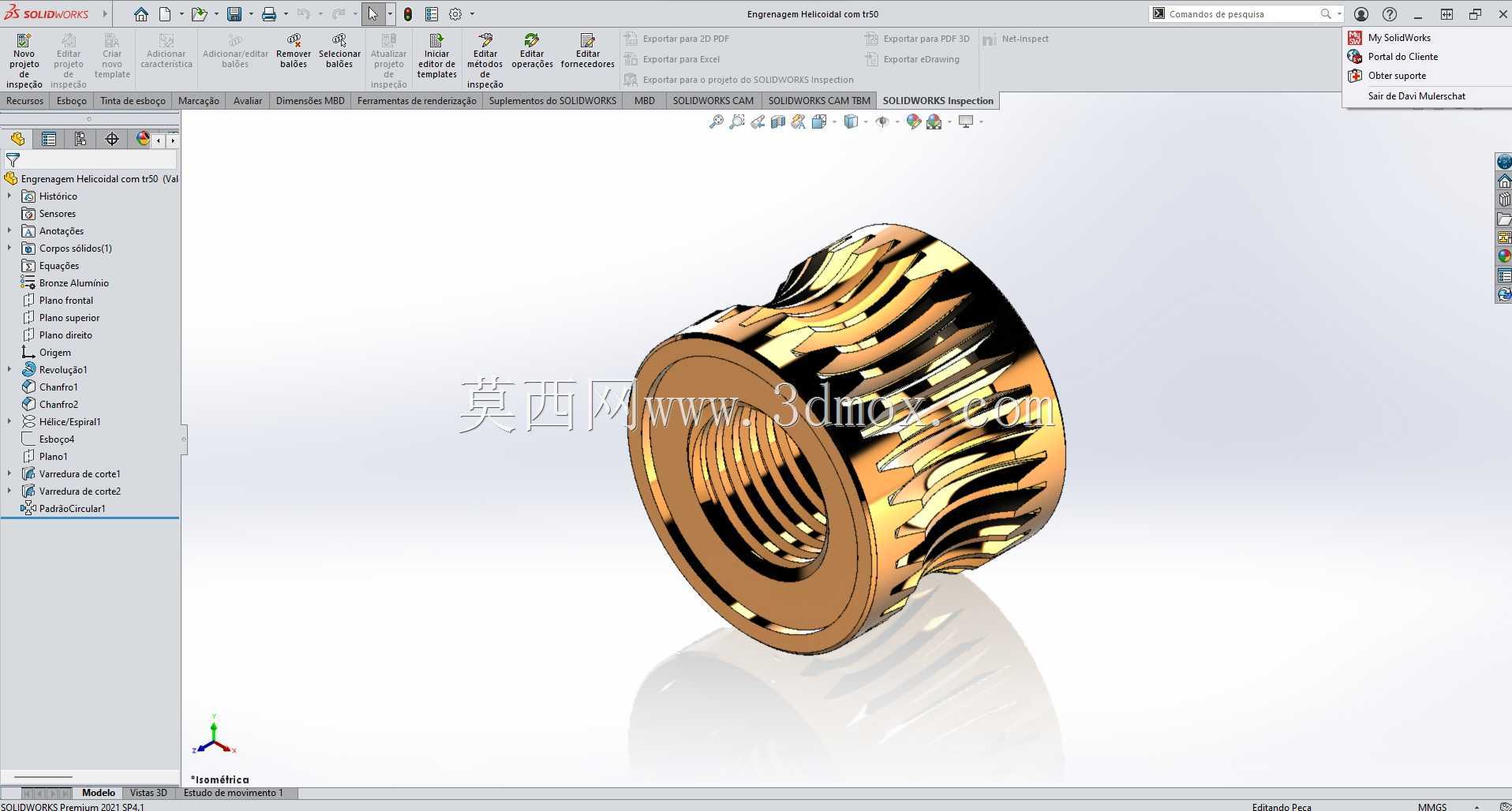

　　实际建模过程中，齿形部分的生成是重点，先通过螺旋线扫描生成单个齿的实体，再按照齿数做圆周阵列，之后做齿端的倒角和根部的圆角处理，齿根圆角的半径不能小于0.2倍模数，避免应力集中。轮毂部分的减重槽是沿齿的螺旋方向做的切除，保证槽的走向和齿向一致，不会削弱齿根的强度。建模的时候要注意配合面的公差设置，内孔的尺寸公差按照H7级精度设计，端面的跳动公差控制在0.015mm以内，保证安装后的运转精度。很多新手做蜗轮建模的时候容易忽略齿面的修形，实际上在齿宽方向做微量的鼓形修形，能有效补偿安装误差带来的偏载，让齿面的接触痕迹集中在齿宽中部，提升传动的平稳性和使用寿命。

　　从装配的角度来说，安装前要先检查齿面有没有磕碰毛刺，配合面要擦拭干净，涂少量润滑脂再进行装配，装配后要手动转动输入轴，检查转动是否顺畅，有没有卡滞或者异响，接触斑点要分布在齿面的中部位置，接触面积沿齿高方向不小于40%，沿齿宽方向不小于50%，如果接触位置偏在齿端，就要微调蜗轮的轴向位置或者调整安装支座的位置，直到接触斑点符合要求。日常维护的时候，要定期检查润滑脂的状态，避免混入金属碎屑等杂质，出现磨损超标的情况要及时调整间隙或者更换零件，避免失效进一步扩大影响其他传动部件。
