带内花键连接结构的法兰毂工程设计

　　法兰毂作为传动系统中连接旋转轴与端侧负载的核心转接部件，在行走类机械的轮边传动、工业减速机的输出端连接、重载输送设备的辊筒驱动端都有广泛应用，其核心作用是实现轴向定位、扭矩传递与端侧部件的安装固定，同时承担传动过程中的径向载荷与冲击载荷，是保障传动链路连接可靠性的关键结构件。

　　从实际工况适配角度看，这类带内花键的法兰毂，主要适配花键轴的动力输入场景，内花键结构相比平键连接，具备更大的接触承载面积，能在同等轴径下传递更大扭矩，同时具备更好的对中性，适合高速旋转、存在交变冲击载荷的工况，比如工程机械轮边、农用机械驱动端、重型输送机传动辊端等场景，能有效避免平键连接常见的键槽应力集中、滚键、连接松动等失效问题。法兰端的外沿带安装凸耳与螺栓过孔，用于固定制动盘、轮辋连接座、链轮等端侧执行部件，凸耳采用非均匀分布的齿状外轮廓设计，一方面能在保证安装孔位强度的前提下削减零件整体重量，降低旋转惯量，另一方面外沿的齿状结构可配合转速传感器实现转速信号采集，无需额外加装信号触发齿圈，减少装配环节的零件数量。

　　设计过程中首先需要匹配对应花键轴的参数，内花键的齿形、模数、齿数、压力角、变位系数需要与配合轴完全适配，同时要控制花键的配合公差，选取合适的间隙配合等级，既保证装配时能顺利推入，又避免配合间隙过大导致传动过程中产生冲击异响，加速齿面磨损。法兰端的安装孔位置度需要严格控制，孔位的同轴度、端面垂直度直接影响端侧安装部件的旋转精度，若端面跳动过大，会导致制动盘偏磨、链轮传动跳齿、连接螺栓受交变剪切力断裂等问题。毂体的轴向尺寸需要匹配安装空间的边界，轴伸端的长度要保证花键啮合长度满足扭矩传递要求，通常啮合长度不小于花键分度圆直径的1.2倍，同时要预留轴端挡圈的安装槽位，实现轴向的限位固定，避免工作过程中法兰毂沿轴向窜动。

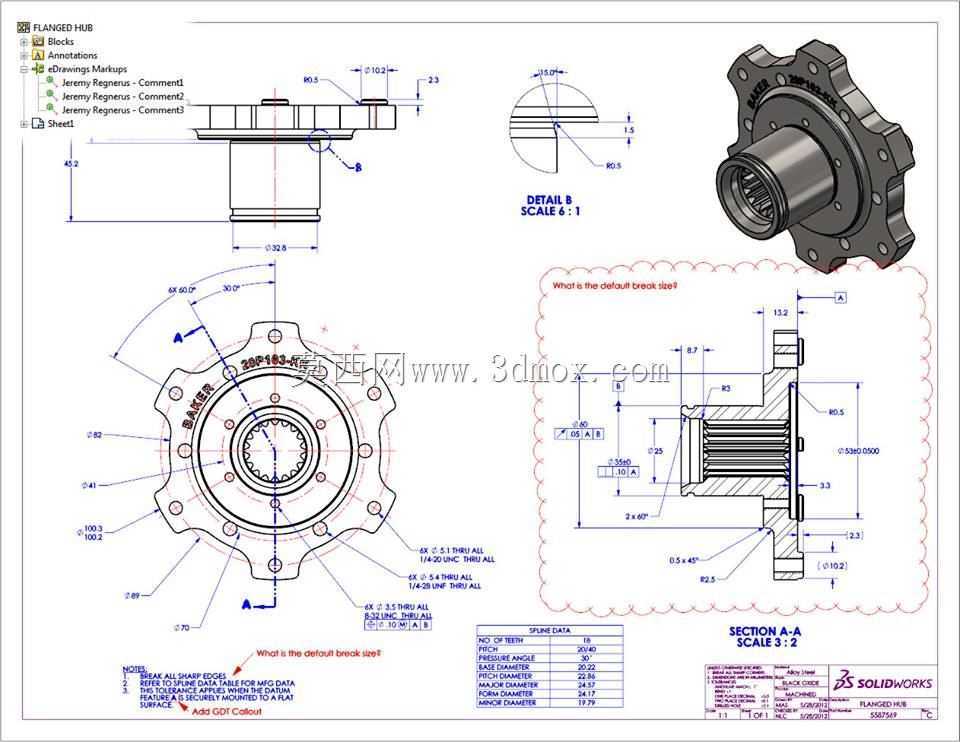

　　细节结构设计上，毂体与法兰盘的过渡位置采用大圆角过渡，避免直角过渡带来的应力集中，因为该位置是载荷传递的核心区域，工作中同时承受扭矩带来的剪切力与径向载荷带来的弯曲应力，圆角过渡能大幅降低应力集中系数，提升零件的疲劳寿命。法兰端的密封槽位设计在毂体靠近法兰的轴段位置，用于安装骨架油封，实现传动腔内部的润滑油密封，避免润滑油泄漏同时阻挡外部粉尘、泥水进入腔体内，适配户外作业的恶劣工况。图纸中给出的局部放大细节，明确了密封槽的倒角、退刀槽尺寸，以及花键齿端的倒角参数，齿端倒角不仅能方便装配时的导入，还能去除齿端加工毛刺，避免装配时刮伤轴上花键的齿面。剖面视图中清晰展示了毂体内部的台阶结构，内孔的台阶面用于抵住花键轴的轴肩，实现装配时的轴向定位，保证花键的啮合长度符合设计要求，同时台阶处的退刀槽设计，能避免内孔加工时的刀具让刀问题，保证台阶端面的平面度，让轴肩与台阶面能完全贴合，避免装配后出现轴向间隙。

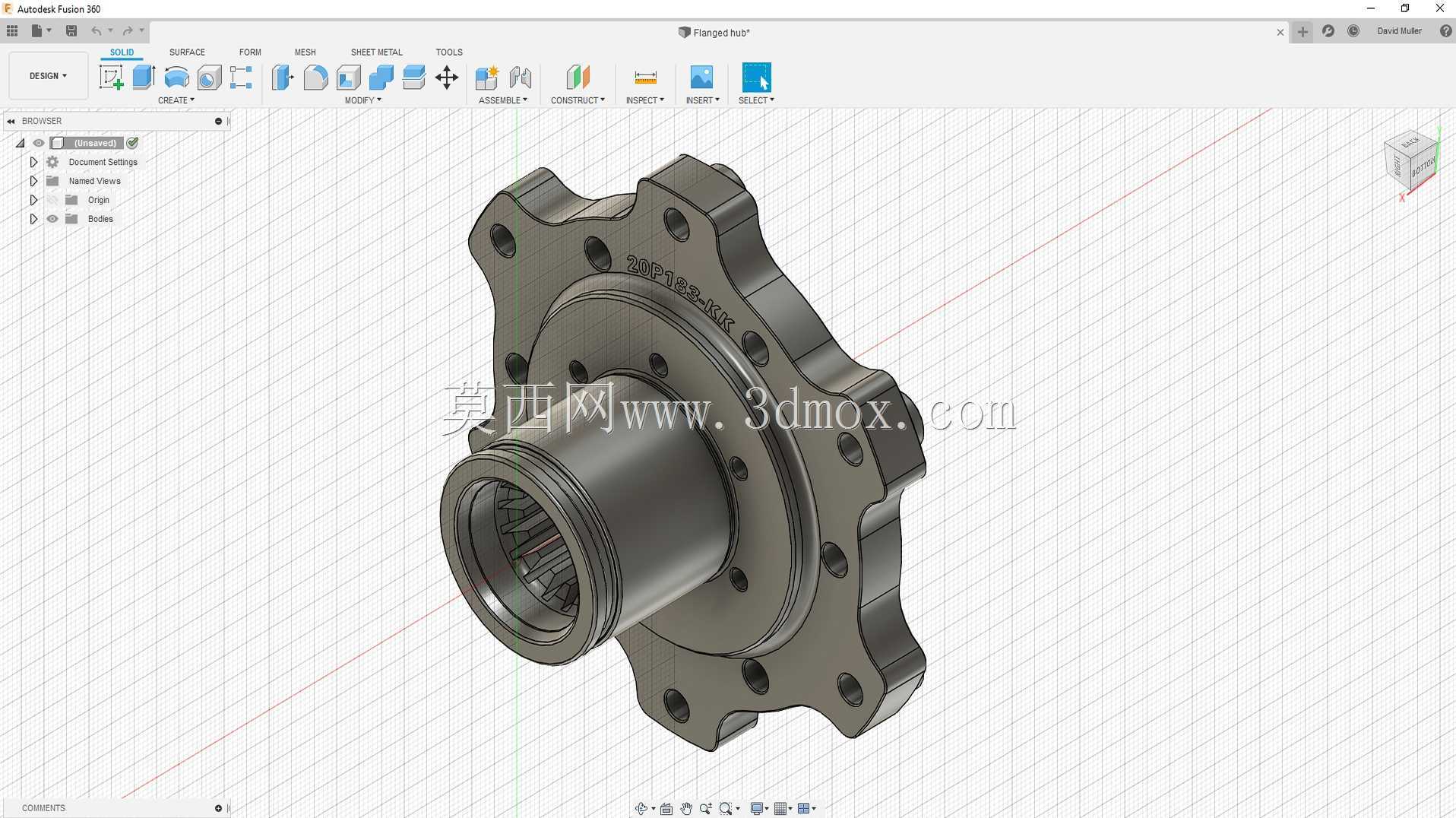

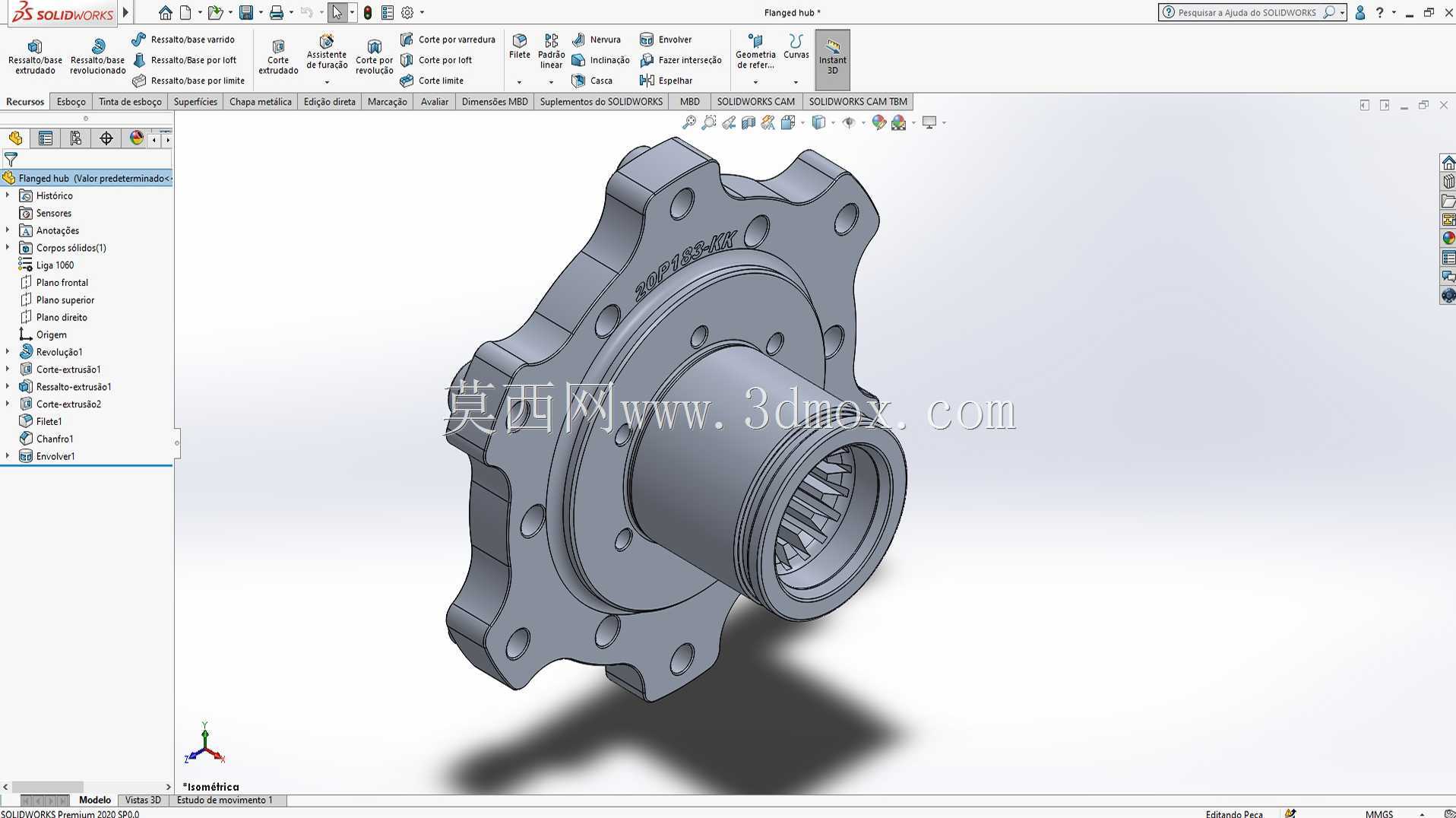

　　尺寸标注层面，所有形位公差都围绕装配基准展开，以法兰安装端面与内花键的轴线为核心基准，标注了安装孔的位置度、端面跳动、外圆同轴度等关键公差，加工过程中需要一次装夹完成内花键与法兰端面的精加工，避免二次装夹带来的基准偏移。零件的材料通常选用中碳合金钢，经过调质处理后表面淬火，花键齿面与法兰安装面具备足够的硬度，芯部保留足够的韧性，能承受冲击载荷，避免脆断失效。这类结构的三维建模过程中，需要重点关注花键齿形的参数化生成，保证齿形的渐开线轮廓准确，同时安装孔的阵列需要匹配实际的分布角度，避免出现孔位错位导致无法装配的问题，过渡圆角、退刀槽等工艺结构不能省略，否则不仅会导致加工过程中出现应力集中，还会使后续的有限元仿真结果与实际工况存在偏差，无法准确评估零件的承载能力。
