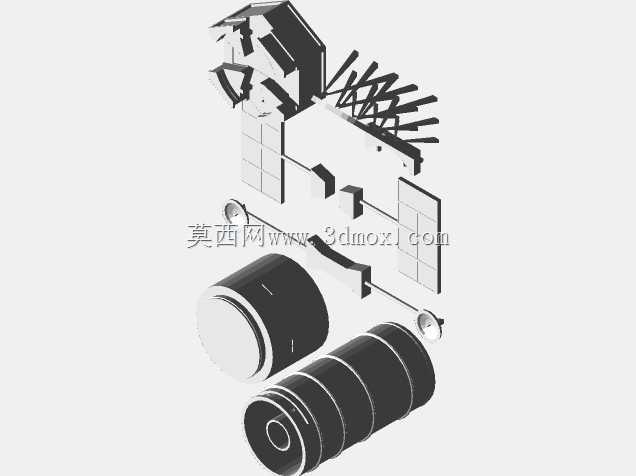

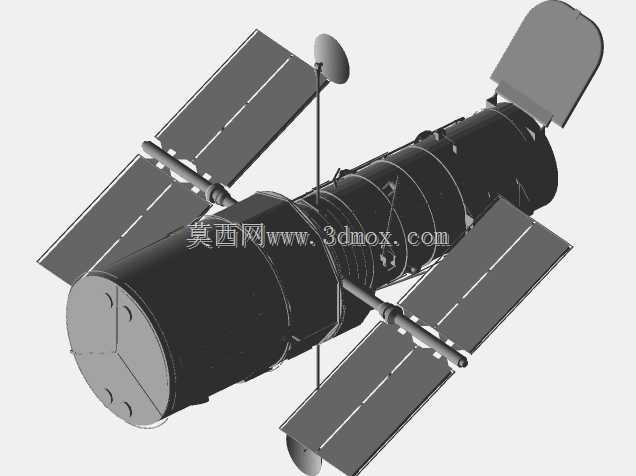

哈勃空间望远镜在轨运行结构三维造型

　　在空间天文探测领域，这类在轨运行的光学观测设备，其结构设计需要同时兼顾发射段的力学承载、在轨运行的热稳定性、光学载荷的安装精度要求，以及长期空间环境下的结构可靠性。从结构布局来看，主体采用筒式主承力构型，核心光学系统沿筒体轴向布置，这种布局能够最大程度保证光学元件的同轴度，避免发射过程中过载冲击导致的光轴偏移。筒体外侧对称布置两组可展开太阳能帆板，帆板通过铰接机构与主体连接，在发射阶段处于折叠收拢状态，入轨后通过解锁机构展开，为整星设备提供持续电力供给，帆板的展开角度可根据在轨太阳入射角度进行调整，保证发电效率的同时，减少帆板遮挡对光学系统观测视场的干扰。

　　主筒体一端设置大口径光学观测窗口，窗口处采用多层复合防护结构，既要抵御空间微流星、空间碎片的撞击，也要阻隔空间环境中的高能粒子对光学镜片的辐照损伤，同时还要保证光学波段的高透过率，避免窗口材料自身的光学畸变影响观测成像质量。筒体侧壁布置有多个姿态调整喷管接口、星敏感器安装基座以及通信天线的安装位，其中高增益通信天线通过可转动支杆连接在筒体侧下方，能够在在轨运行过程中调整指向，始终对准中继卫星或者地面接收站，将观测获取的海量天文数据回传地面。

　　从安装边界来看，这类空间设备的整体外包络尺寸需要适配运载火箭的整流罩内部空间，收拢状态下的最大外径不能超过整流罩的可用内径，轴向长度也要匹配整流罩的轴向装载空间，避免发射阶段与整流罩内壁发生干涉。太阳能帆板展开后的整体翼展宽度，需要满足在轨运行时的姿态控制力矩要求，过大的翼展会增加姿态调整的转动惯量，提升姿控系统的能耗与控制难度，过小的翼展则无法提供足够的供电功率，无法满足光学载荷、温控系统、通信系统等多设备同时工作的电力需求。

　　结构设计过程中，主承力筒体采用轻量化的蜂窝夹层结构，在保证整体结构刚度、强度的前提下，尽可能降低整星的发射重量，毕竟航天发射每公斤重量的成本都极高，冗余的结构重量会直接挤占光学载荷、燃料的装载空间。筒体内部设置多个隔舱安装面，分别安装主镜、副镜、校正光学组件、成像探测器、信号处理单元、姿控飞轮、储气瓶、温控管路等不同功能的设备，每个安装面的平面度、位置度都有极高的公差要求，尤其是光学元件的安装基面，需要通过有限元分析反复校核发射过载、在轨温度交变下的变形量，保证变形量控制在光学系统允许的误差范围内，避免出现成像模糊、离焦等问题。

　　在实际应用场景中，这类设备运行在近地轨道上，脱离地球大气层的干扰，能够获取地面望远镜无法达到的观测精度，可对宇宙深空天体、星系演化、太阳系内天体等目标进行高分辨率光学观测，为天文研究提供关键的观测数据。其结构设计还需要考虑在轨维护的便利性，筒体外侧设置有专门的扶手、对接接口以及可更换单元的快拆结构，方便航天员出舱或者通过服务航天器进行设备升级、故障部件更换，延长设备的在轨服役寿命。温控系统的管路沿筒体壁板、帆板连接支架、天线支杆等部位布置，通过主动加热与被动散热结合的方式，保证整星各部位的温度维持在设备允许的工作范围内，避免大温差导致的结构变形、电子设备失效等问题。帆板的铰接机构设置有阻尼结构，避免展开过程中冲击过大导致的结构损伤，同时锁定机构能够在帆板展开到位后提供足够的锁紧力，保证在轨运行时帆板不会因为姿态调整、微流星撞击等因素出现晃动，影响整星的姿态稳定。
