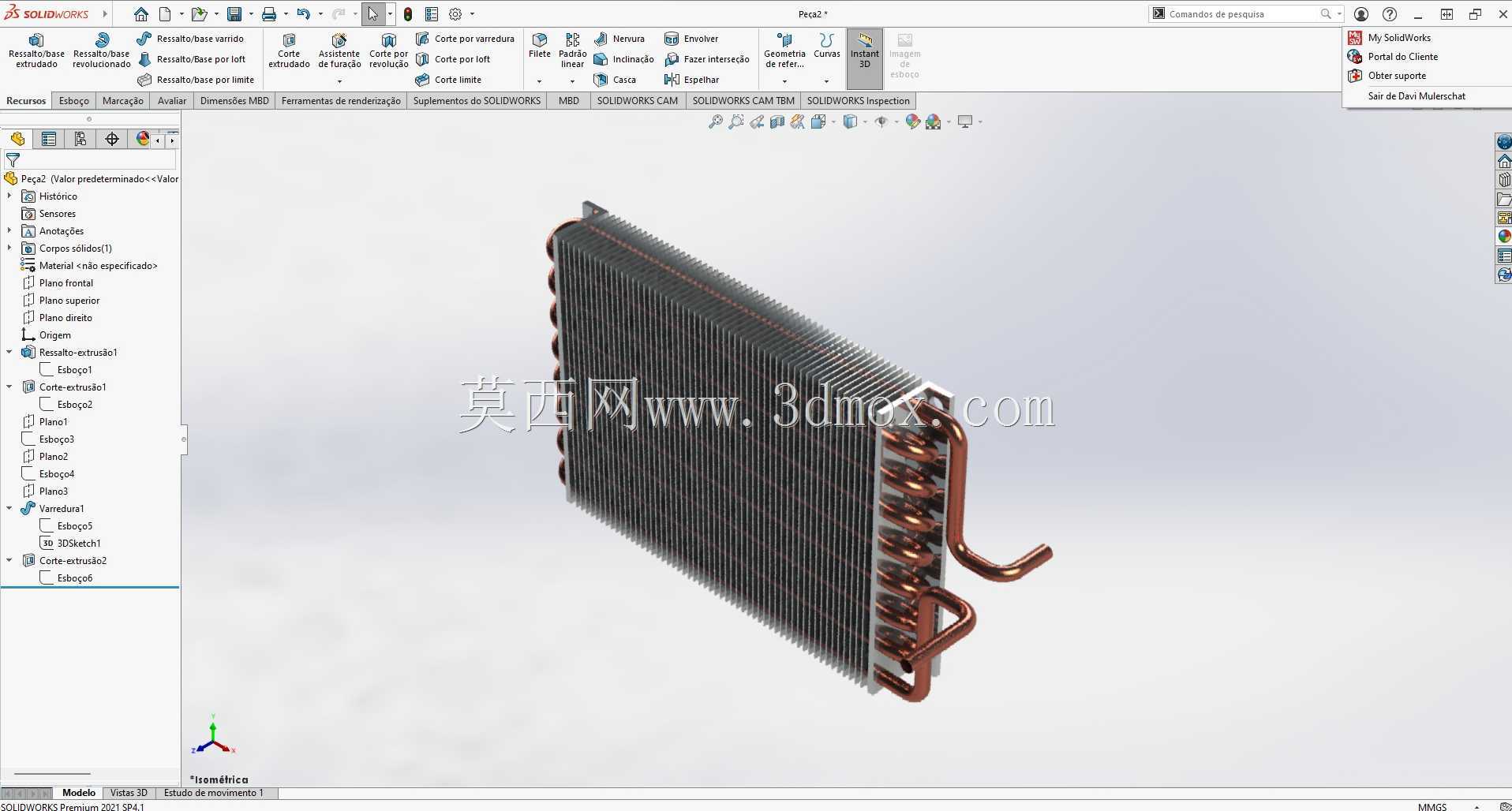

翅片式制冷换热盘管结构设计

项目分类:换热器 发布时间:2021-12-19 ID:460794
  • 翅片式制冷换热盘管结构设计
  • 翅片式制冷换热盘管结构设计
  • 翅片式制冷换热盘管结构设计

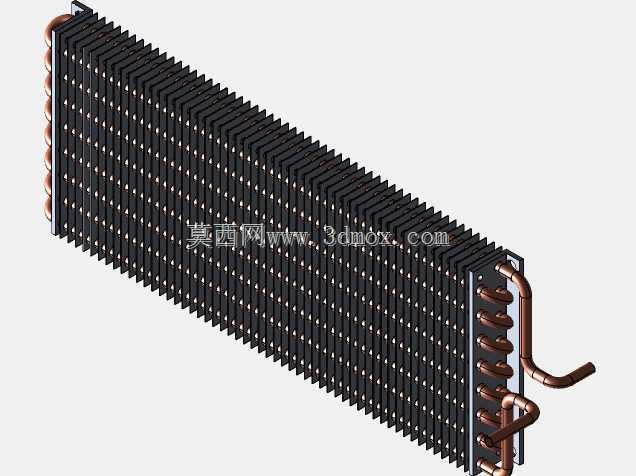

  在暖通制冷、小型温控设备、机柜散热等场景中,这类翅片式换热盘管是实现热量传递的核心部件,日常接触的分体式空调室内外机、恒温试验箱冷却回路、工业电柜散热单元里,都能看到同结构换热组件的身影,其核心作用是通过管壁与翅片的扩展换热面,完成冷媒与流经翅片间隙空气之间的热量交换,实现制冷或制热循环的热量转移。从结构设计逻辑来看,该组件采用铜管穿铝翅片的经典组合,铜管作为冷媒流道,选用紫铜材质是因为其导热系数高、弯折焊接工艺成熟,能承受冷媒循环的工作压力,同时弯折成型的U型管段减少了管路接头数量,降低了冷媒泄漏的风险。翅片采用密集平行排布的铝质薄片,通过胀管工艺与铜管外壁紧密贴合,消除接触热阻,

  大幅扩展空气侧的换热面积——毕竟空气侧的换热系数远低于管内冷媒侧,扩展换热面是提升整体换热效率最直接的工程手段。翅片表面做了平整冲压处理,片间距保持均匀一致,既保证空气流通时的阻力处于合理区间,避免风机负载过大,又能让空气与翅片表面充分接触,不会出现局部气流短路的情况。从安装边界来看,这类换热组件的外形为规整长方体结构,进出液管从同一侧端板伸出,弯折角度适配常规机组的管路布局,端板上预留的安装孔位可以直接固定在机组的钣金支架上,不需要额外设计复杂的转接结构。设计过程中需要重点考量几个工程细节:首先是翅片间距的匹配,若用于常规空调工况,片间距控制在1.8-2.2mm区间,能平衡换热效率与积灰风险,若用于高湿工况或粉尘较多的工业场景,

  需要适当加大片间距,避免凝露积水或积灰堵塞风路;其次是铜管的排布方式,采用正三角叉排排布,相比顺排能提升空气流经时的湍流度,进一步强化换热效果,同时要保证管路弯折处的曲率半径符合工艺要求,避免弯折处管壁出现凹瘪,影响冷媒流通截面;另外,端板的结构强度需要满足要求,不仅要固定所有铜管与翅片,还要承受机组运输、运行过程中的振动载荷,避免翅片松动、管路焊点开裂。在实际应用选型时,需要匹配对应风量的风机与冷媒流量,换热能力与迎面风速、管内冷媒流速直接相关,迎面风速过高会导致风阻陡增、凝水被吹飞,风速过低则无法充分发挥换热面的性能;管内冷媒流速需要控制在合理范围,既要保证冷媒能以两相状态均匀流经所有管路,避免出现分液不均导致部分管路换热失效,

  也要避免流速过高带来的管路振动与阻力损失。建模过程中需要还原胀管后翅片与铜管的贴合状态,不能出现翅片与管壁间隙的错误结构,同时要准确还原管路弯折的空间位置,避免后续装配时与风机、钣金壳体出现干涉,翅片的翻边结构也需要准确体现,这部分结构是保证片距均匀、翅片与铜管紧密结合的关键工艺结构,忽略该细节会导致模型与实际生产状态存在偏差,无法用于后续的工艺校核与装配仿真。
