双排滚子链传动链轮结构设计

　　做链传动结构选型的时候，很多新手容易把链轮和普通传动齿轮的设计逻辑搞混，实际上两者的啮合工况、受力边界、安装要求差异极大，这次的链轮结构是针对双排滚子链配套设计的，适配的链号对应节距19.05mm的标准传动链条，日常在输送线、农机传动单元、小型动力设备的二级传动段应用非常普遍。

　　先从实际工况的适配逻辑说起，这类双排链轮主要用在单排链承载能力不足、但安装轴向空间又不足以布置两个独立单排链轮的场景，相比单排结构，它能在几乎不增加链轮径向尺寸的前提下，把传动承载能力提升近一倍，同时双排链的啮合冗余度更高，当其中一排链条出现少量磨损伸长时，另一排仍能维持基础传动，不会瞬间出现跳齿脱链的故障，适合中低速、载荷有小幅波动的传动工位，比如包装线的主驱动轴、小型输送辊道的动力输入端，还有农用机械的行走传动段，都能看到这类结构的应用。

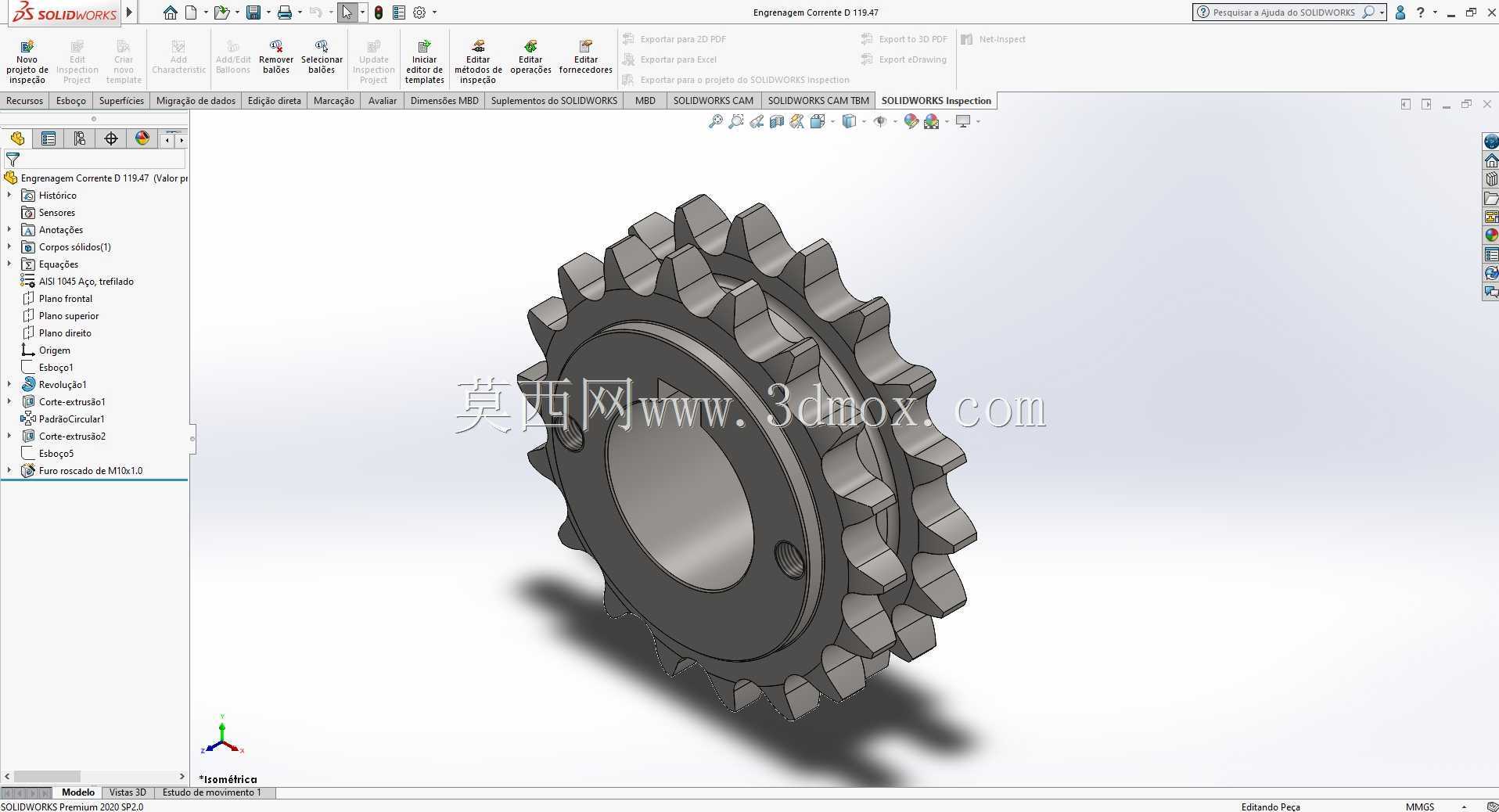

　　从结构设计细节来看，这个链轮采用了轮毂与齿圈一体的加工结构，没有做分体式的齿圈设计，主要是考虑到对应传递扭矩在120N·m以内，一体结构的加工工序更少，装配时不需要额外做齿圈与轮毂的同轴度校准，更适合批量配套的场景。齿部的齿形是按照三圆弧一直线的标准链轮齿形绘制的，齿沟圆弧半径严格匹配配套滚子的外径，保证链条滚子进入啮合时能平滑落位，不会出现卡滞或者硬接触的情况；齿顶做了对应的倒角处理，避免链条在横向小幅窜动时，齿顶边缘刮蹭链板造成异常磨损。

　　安装边界的设计上，中心的轴孔采用基孔制配合设计，适配常规的过渡配合公差，能直接装在对应直径的传动轴上，轮毂端面上均匀布置了两个螺纹孔，用来装紧定螺钉，实现链轮与轴的周向固定，不需要额外加工键槽的场景下也能可靠传递扭矩，当然如果是重载工况，也可以在轴孔位置补充加工键槽，这个结构预留了足够的轮毂壁厚，不会因为开键槽出现结构强度不足的问题。链轮的轴向宽度刚好匹配双排链的内节内宽加上中间隔板的间隙，安装时不需要额外加调整垫片来对齐链条位置，只要轴的轴向定位准确，链轮齿槽就能自然和双排链的链节对齐。

　　设计过程中特意做了齿部的受力仿真验证，在额定载荷下，齿根的最大应力集中点出现在齿沟与轮缘的过渡位置，应力值远低于45号钢调质处理的许用应力，正常润滑条件下的使用寿命能满足12000小时以上的传动需求。另外齿面的粗糙度要求控制在Ra3.2以内，减少啮合过程中滚子与齿面的摩擦损耗，轮毂两端的端面都做了与轴孔的垂直度公差约束，避免安装后链轮出现端面跳动，导致链条在运行过程中出现偏磨、爬齿的问题。

　　很多人在做链轮建模的时候容易忽略齿侧的倒角，还有轮毂与齿圈连接位置的过渡圆角，实际上这些细节直接影响零件的实际使用体验，没有过渡圆角的话，热处理的时候容易在转角位置出现应力裂纹，没有齿侧倒角的话，链条安装时很难顺利卡入齿槽，设备运行中如果有小幅的轴向窜动，还会出现链板被齿侧切削的异常磨损。这个结构在设计时就把这些工艺细节都考虑进去了，不管是做机加工还是做粉末冶金成型，都能直接出图生产，不需要再做结构上的二次调整。

　　实际选型搭配的时候，要注意这个链轮的齿数对应的传动比范围，不适合用在传动比大于6的高速级传动，因为链传动本身的多边形效应，齿数过少会导致运行中的动载荷变大，振动和噪音都会明显上升，搭配15到25齿的从动轮时，传动平稳性最佳，中心距建议控制在30到50倍节距的范围，保证链条有足够的啮合包角，同时避免链条垂度过大出现啮合不良。日常维护的时候，只要定期补充润滑脂，检查链条的伸长量，当伸长量超过原节距的3%时及时更换链条，就能避免链轮齿部出现过度磨损，延长整套传动结构的使用寿命。
