传动用无头蜗杆螺纹结构件

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460796

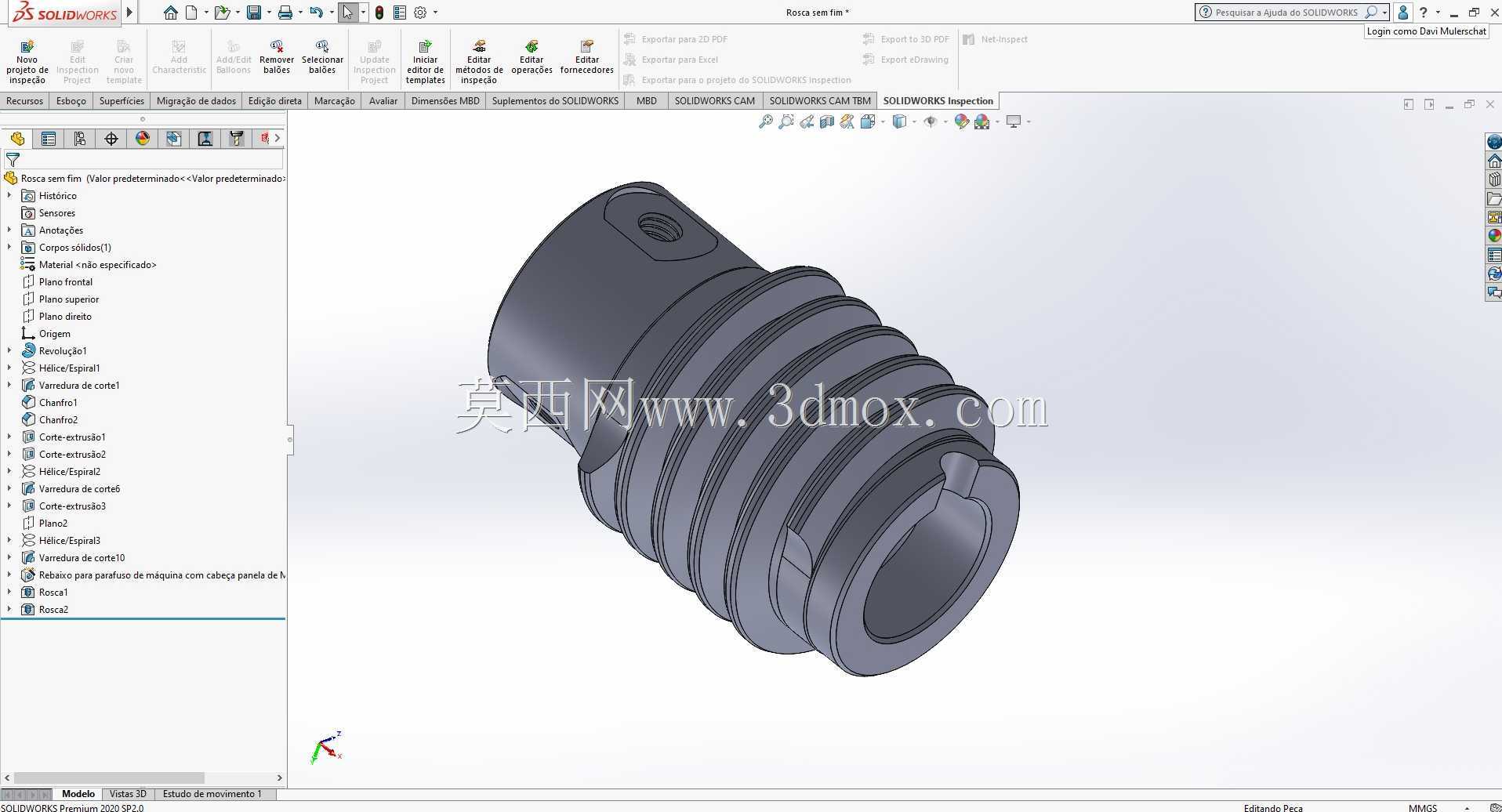

  • 传动用无头蜗杆螺纹结构件

  这类无头螺纹结构本质是单头蜗杆构件,核心应用在小模数蜗轮蜗杆传动副中,常见于小型减速机构、精密进给单元、手动微调机构这类对传动自锁性有要求的场景。和常规带轴伸的蜗杆不同,这个构件采用中空通孔设计,安装时可以直接穿装在固定芯轴上,不需要额外加工轴肩定位,端部的缺口结构是用来配合锁紧销或者卡簧,限制构件工作时的轴向窜动,同时也能传递周向扭矩,避免蜗杆和芯轴之间出现相对转动。

  从实际使用场景来看,这类构件常出现在小型食品输送线的微调辊组、实验室小型搅拌装置的减速单元、老式光学仪器的焦距调节机构里,因为蜗杆传动本身具备反向自锁特性,也就是只能由蜗杆带动蜗轮,无法通过蜗轮反向驱动蜗杆,用在手动调节的场景里,调整到目标位置后不需要额外的锁紧结构就能保持位置,不会因为负载反推出现位置偏移,这也是这类结构相比齿轮传动的核心优势。

  设计这个构件的时候,首先要匹配对应蜗轮的模数、压力角参数,齿形部分采用渐开线圆柱蜗杆的齿廓,加工时可以通过旋风铣或者滚齿工艺一次成型,齿面的粗糙度要控制在合理范围,避免啮合时出现卡滞或者过度磨损。中空内孔的尺寸公差要和配套芯轴采用间隙配合,保证构件能在芯轴上顺畅转动但不会出现过大的径向晃动,内孔的同轴度要和外圆螺纹的基准轴线保持一致,否则啮合时会出现齿面偏载,加速局部磨损,还会带来传动噪音。端部的两个小平面和侧面的螺纹孔,是用来安装拨杆或者锁紧件的,当需要手动驱动这个蜗杆转动时,可以在侧面螺纹孔上拧入紧定螺钉,外接调节旋钮或者手柄,不需要额外加工传动连接结构,简化了整套机构的零件数量。

  安装边界上,这个构件的轴向总长度要比啮合段蜗轮的齿宽多出2到3毫米,保证啮合时齿面能完全接触,同时两端要留出卡簧或者锁紧挡圈的安装空间,中空内孔的两端要做小尺寸倒角,方便穿装芯轴的时候不会刮伤芯轴表面,也能避免安装时出现卡滞。外圆螺纹的大径尺寸要和安装座的避让孔保持足够间隙,一般单边留0.5到1毫米的间隙,避免转动时外圆和安装座发生摩擦。齿顶和齿根的圆角要做圆滑过渡,避免热处理或者受力时出现应力集中,导致齿根断裂。

  实际选型搭配的时候,要注意这个蜗杆的导程角,导程角越小,自锁性能越好,但传动效率也会越低,如果是动力传动场景,导程角可以适当放大提升传动效率,如果是手动调节、需要位置保持的场景,就选择小导程角的设计,保证自锁可靠。另外这个构件的材质一般选用45号钢调质处理,齿面高频淬火提升耐磨性,如果是用在有腐蚀的场景,也可以选用不锈钢材质加工,不需要额外做表面处理就能满足使用要求。和蜗轮配对的时候,蜗轮一般选用锡青铜或者铝青铜材质,利用软硬材料配对的特性,降低啮合磨损,延长整套传动副的使用寿命。

  在装配调试的时候,要先调整蜗杆和蜗轮的中心距,保证齿侧间隙在合理范围,间隙过大会导致传动回程误差大,调节精度不足,间隙过小则会导致转动卡滞,磨损加快。装配完成后要在齿面涂抹润滑脂,降低啮合时的摩擦阻力,同时也能起到防锈的作用,长期使用的时候要定期补充润滑脂,避免齿面干磨导致齿形损坏。这个构件因为没有一体式的轴伸,相比常规带轴蜗杆,零件加工难度更低,材料利用率更高,安装时也不需要考虑轴伸端的轴承安装位,只需要在芯轴两端做固定支撑即可,非常适合结构紧凑、安装空间有限的小型传动机构使用,能有效缩减整套机构的整体体积,降低装配复杂度。
