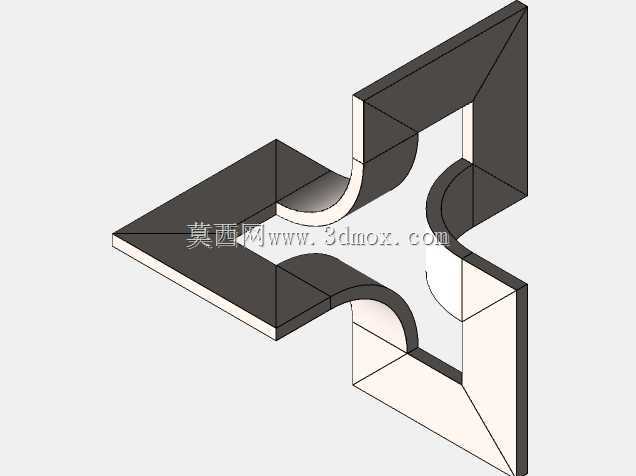

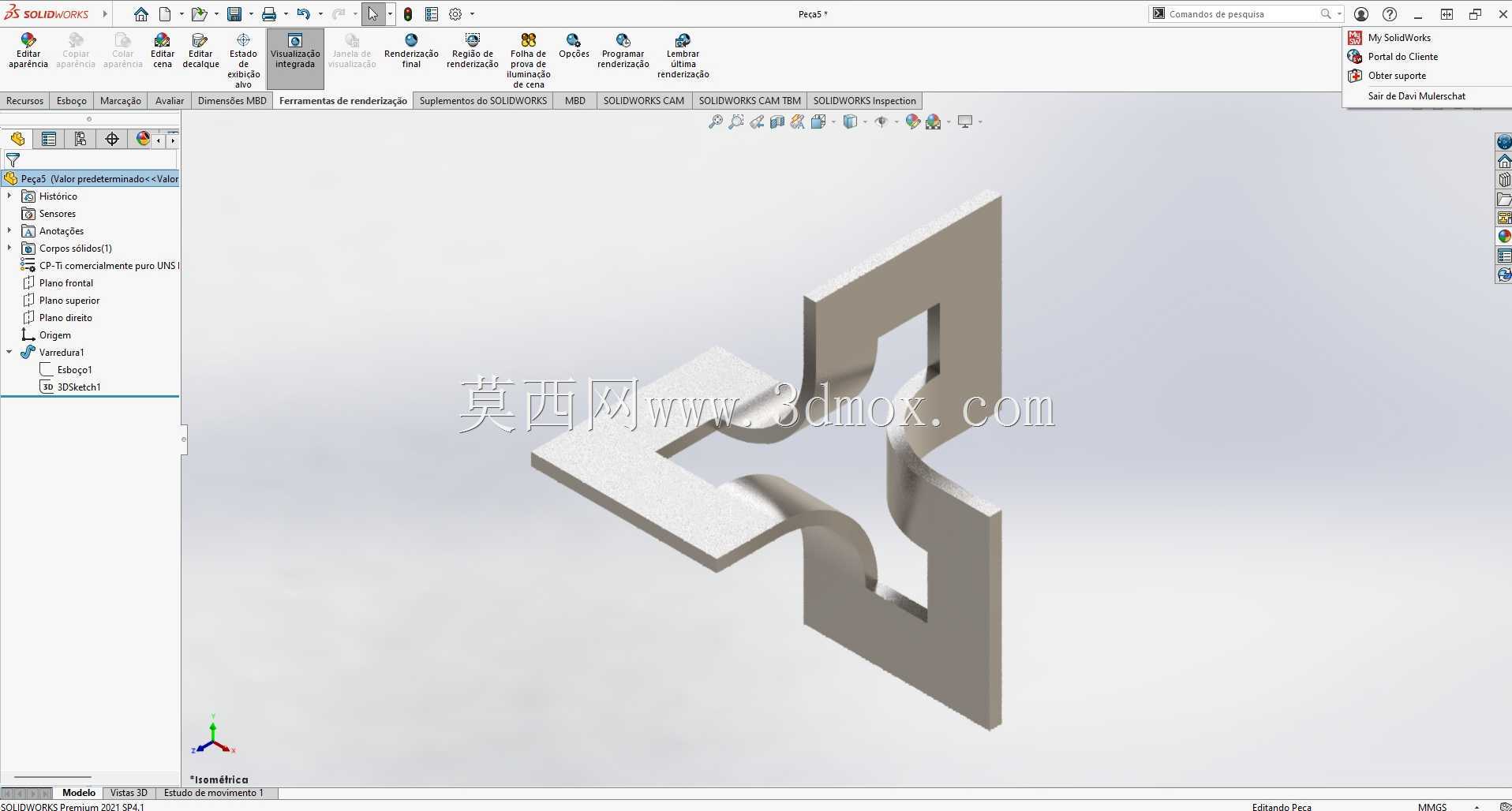

互锁式异形连接结构立体构件

　　这类互锁式异形立体构件，常应用在快装式工装框架、模块化展示支架、无紧固件拼接的实验台架搭建场景中，区别于传统依靠螺栓、销钉锁紧的连接形式，该构件依靠自身空间曲面的咬合限位实现相邻部件的锁止，在需要快速拆装、反复重组的临时工装、展会搭建结构里，能大幅减少装配时的紧固件清点、对位锁紧工序，提升现场搭建效率。从实际使用场景来看，这类构件不需要额外配套锁紧零件，单一部件即可完成两个垂直方向型材的对接锁止，在小载荷的轻型框架结构中，能避免紧固件松动带来的结构失稳问题，尤其适合需要频繁调整框架布局的教学实验台、产品展示架、临时测试工装这类对拆装效率要求高、整体载荷不大的应用场景。从结构设计思路来看，该构件采用中心对称的空间弯折构型，

　　两个对接端分别设置了与相邻构件匹配的弧形卡槽与凸起限位边，装配时仅需将相邻构件沿卡槽导向方向滑入，到位后依靠曲面的过盈限位实现自动锁止，不需要额外旋转、按压锁扣的操作，对位容错空间相比传统直插式卡扣更大，现场装配时不需要借助额外工具即可完成拼接。构件的外形整体为中心对称的类十字弯折构型，所有棱边均做了等半径圆角处理，既避免了锐边在装配过程中划伤操作人员，也能减少应力集中带来的构件断裂风险，安装边界上，构件的两个对接端面分别设置了与标准20系列工业铝型材槽宽匹配的限位凸台，可直接卡入铝型材的标准槽内完成定位，不需要额外加工安装孔位，适配市面上常规的轻型工业铝型材框架搭建需求。从功能特性来看，该构件的锁止面采用了渐变曲率的弧形贴合面，

　　相比平面卡扣的线接触锁止，弧形面的面接触形式能分散锁止位置的接触应力，在反复拆装的使用场景下，不容易出现卡扣磨损、锁止失效的问题，同时中心对称的构型让构件不需要区分安装方向，现场装配时不需要核对构件朝向，能降低装配出错的概率。在结构强度设计上，构件的弯折位置做了局部加厚处理，对应框架搭建时的主要受力方向，加厚区域的壁厚比主体壁厚高出30%左右，能承受框架搭建时的侧向推力与垂直方向的静载荷，在常规轻型框架的使用场景下，单组互锁结构可承受不低于800N的垂直静载荷，满足大部分临时工装、展示支架的载荷要求。细节设计上，构件的所有卡槽位置均设置了1度的拔模斜度，既方便注塑或机加工过程中的脱模、排屑，也能在装配时起到导向作用，

　　相邻构件滑入时的阻力随滑入深度线性提升，到位后会有明显的触感反馈，方便操作人员判断是否装配到位，不需要额外做装配到位的检查。这类互锁构件的应用，能让模块化框架的搭建完全摆脱紧固件的束缚，在需要快速转场的展会搭建、临时测试场景中，整套框架的拆装时间相比传统螺栓连接的形式能缩短60%以上，同时也避免了紧固件丢失、滑牙带来的维护成本，尤其适合非专业人员参与的现场装配场景，不需要掌握螺栓锁紧扭矩、孔位对位等专业操作技能，仅需按照卡槽方向拼接即可完成整套结构的组装。
