斗式提升机全套结构三维设计模型

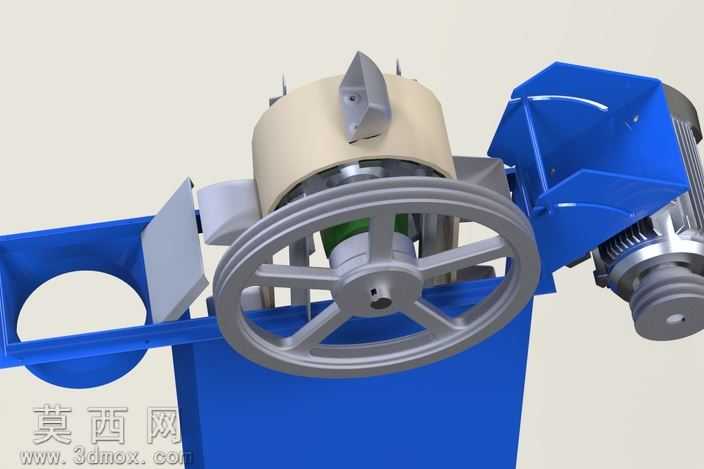

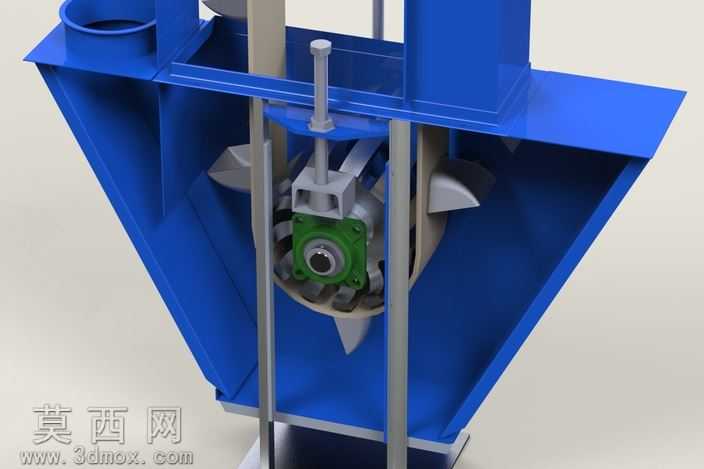

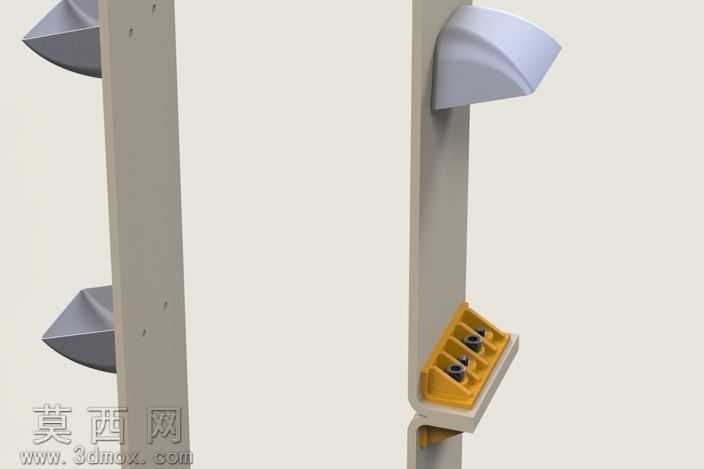

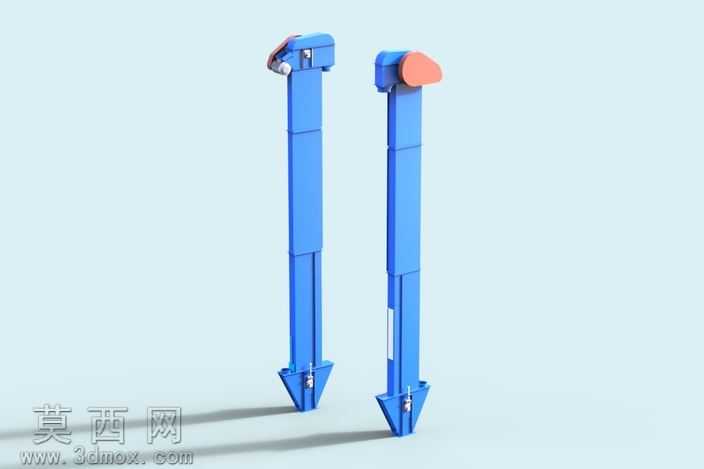

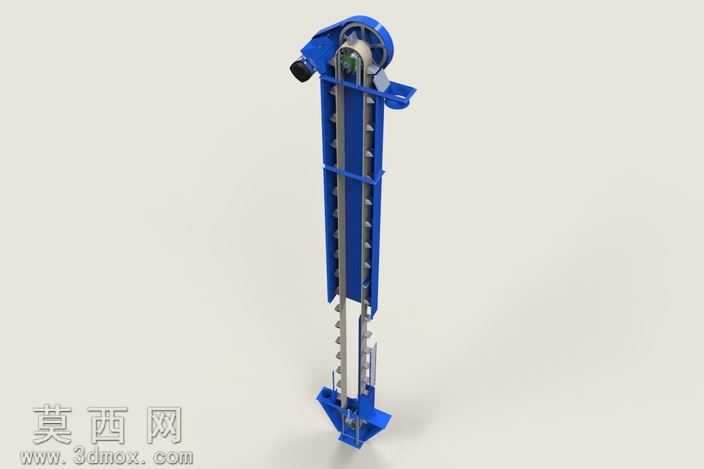

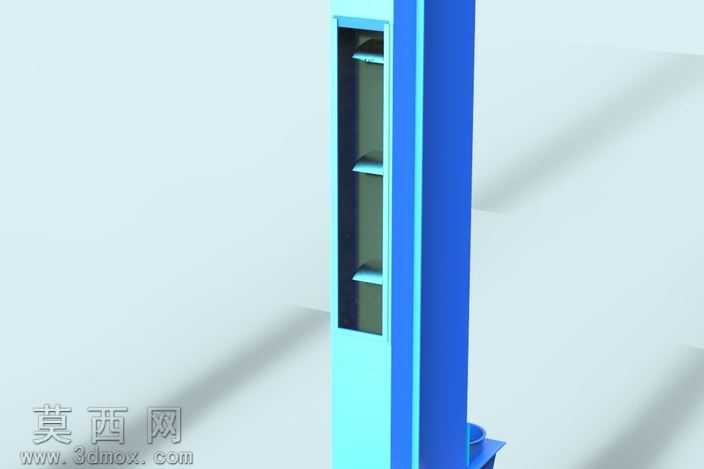

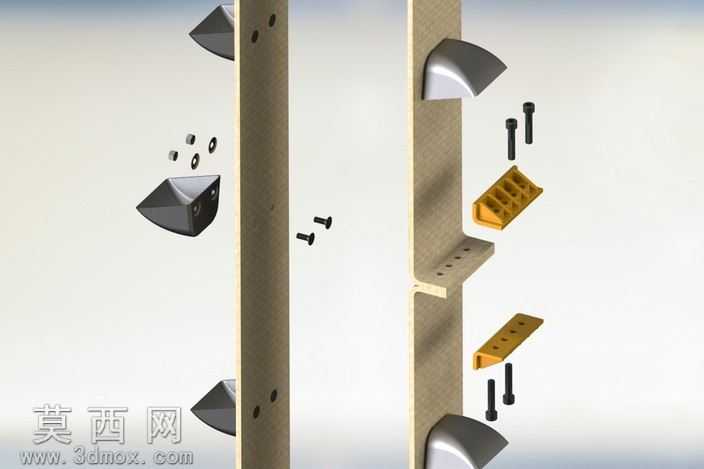

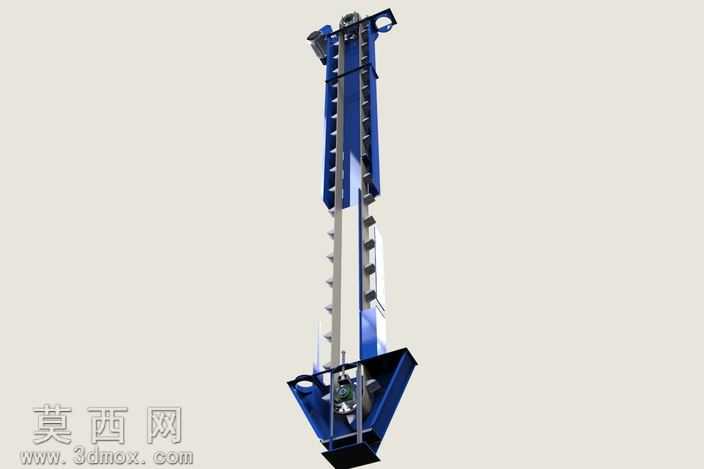

本套斗式提升机三维模型采用参数化建模方式完成整体结构搭建，建模过程严格遵循起重装卸输送设备的实际设计规范，完整还原了斗式提升机从机尾进料段、中间机筒段到机头卸料段的全段结构。模型外观采用统一的工业蓝色涂装材质，机头端盖、张紧装置等功能部件分别赋予对应金属材质，通过光影渲染清晰区分不同功能模块的结构边界，直观呈现设备的整体装配关系。从结构设计来看，模型完整包含了机尾的张紧调节机构、料斗牵引组件、中间段的分段式机筒结构、机头的传动与卸料结构，每一处连接位的紧固件、定位件都按照实际装配逻辑完成排布，没有出现结构干涉或者装配逻辑错误的问题。设计过程中充分考虑了斗式提升机的实际作业场景，机尾的锥形集料结构可以更好地承接进料物料，避免物料撒漏，分段式的机筒设计既方便加工制造，也便于现场安装时的分段拼接，降低运输与安装难度；机头位置的端盖结构做了圆弧过渡处理，能够适配料斗的卸料轨迹，减少物料在机头部位的残留与卡滞。模型同时还原了牵引构件的运行路径，清晰展示了料斗在牵引件带动下完成舀料、提升、卸料的完整动作逻辑，张紧装置的调节结构也做了精细化建模，可以直观看到张紧行程的调节范围，方便设计人员参考调整设备的张紧力度，避免牵引件打滑或者过度张紧损耗。整套模型的结构比例完全参照实际工业斗式提升机的设计参数缩放，各部件的壁厚、连接尺寸都符合机械设计的通用标准，既可以作为物料输送设备设计的参考方案，也能够用于相关专业的教学演示、结构原理讲解，帮助从业者快速理解斗式提升机的内部构造与运行逻辑，省去从零开始搭建基础结构的时间，提升同类设备的设计效率。
