显微镜配套同轴LED背光源结构设计

　　在机器视觉检测、精密显微观测的实际作业场景中，照明模块的光路一致性、安装适配性直接决定了成像质量的上限，这款配套显微观测系统的LED背光源，正是针对高倍镜下低反光、高均匀度照明需求开发的结构件。从实际使用场景来看，这类光源主要适配正置金相显微镜、工业视频显微镜的载物台下方安装位，用于透射照明场景下的薄型工件轮廓检测、透明材质内部缺陷观测，比如PCB线路层对准、玻璃基材划痕检查、精密冲压件边缘毛刺识别等工况，相比传统的卤素透射光源，它的发热量更低，长时间连续工作不会造成载物台局部温升，避免热敏类观测样本出现形变影响检测精度。

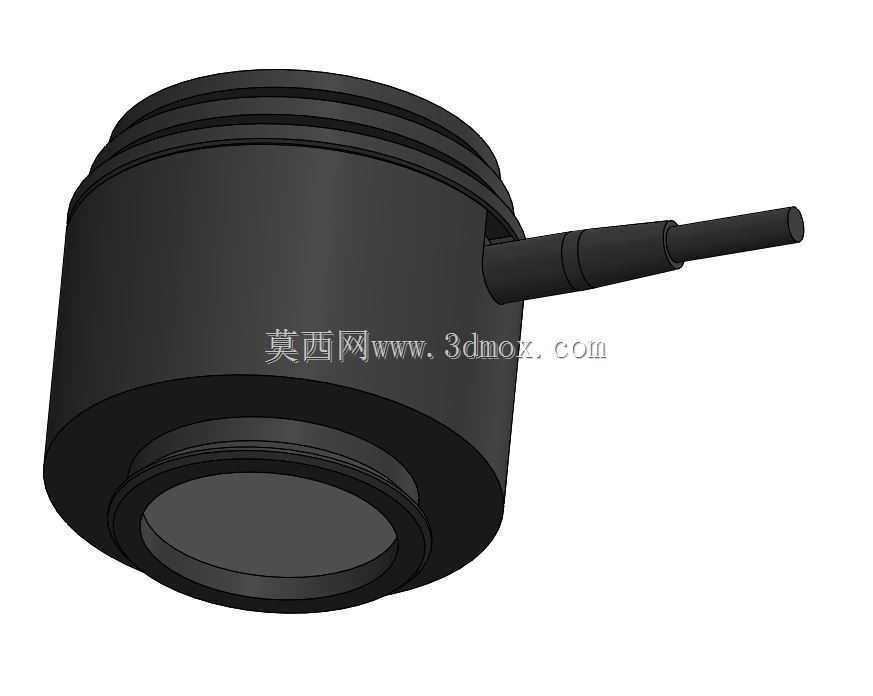

　　从结构设计思路上看，整体采用圆柱式同轴光路布局，外壳主体做了多道环形凹槽设计，一方面是增加壳体的散热表面积，通过壳体本身的金属材质被动导出LED灯板的工作热量，不需要额外加装散热风扇，彻底杜绝风扇振动传导到镜身造成的成像抖动问题；另一方面这些环形槽也可以作为安装定位的卡位，配合镜架上的卡箍可以快速调整光源的上下高度，适配不同工作距离的物镜倍率，不需要额外制作复杂的调节支架。前端出光口做了内凹式的台阶结构，内部可以依次嵌入匀光扩散板、增亮膜片，把LED点阵发出的点光源转化为均匀度超过90%的面光源，避免在观测视野里出现灯珠点阵的暗影，出光口的内圈做了哑光发黑处理，减少内壁的杂光反射，避免多余光线进入物镜造成成像发灰、对比度下降的问题。

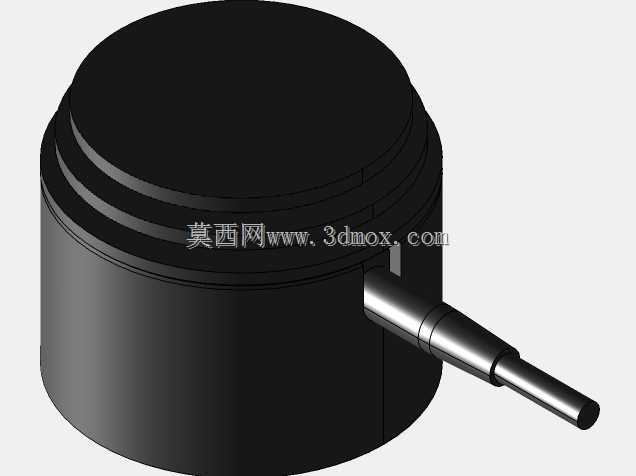

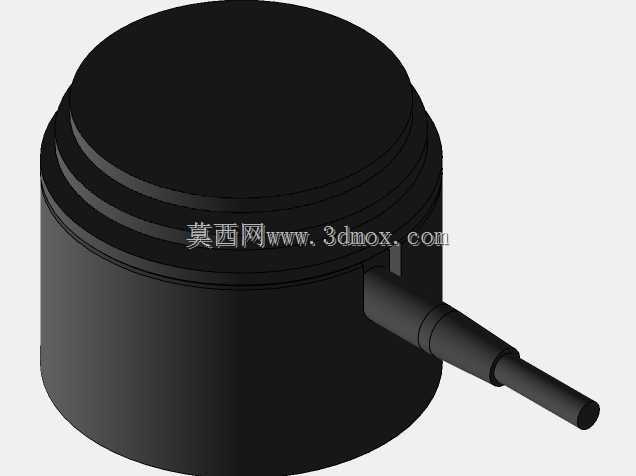

　　侧出的线缆接头做了阶梯式的防弯折结构，靠近壳体的位置做了加粗的应力释放段，日常调整光源位置、拉扯线缆的时候，应力不会集中在线缆和壳体的焊接位置，避免内部引线断裂造成的接触不良问题，线缆出线方向和壳体轴线垂直，不会在载物台下方形成突出的干涉结构，适配市面上多数标准显微镜的载物台下方预留空间。从安装边界尺寸来看，圆柱主体的外径控制在通用显微镜光源安装位的适配范围内，不需要对原有镜架做二次改造就可以直接替换原有光源，整体轴向长度做了压缩，不会占用过多的垂直安装空间，给物镜的工作距离预留足够的调整余量，即使是低倍大工作距离的物镜，也不会出现镜头和光源壳体碰撞的问题。

　　在功能特性的匹配上，这款光源的结构设计预留了恒流驱动板的内置安装位，不需要额外放置外置驱动盒，减少了外部布线的杂乱问题，壳体后端的密封结构可以阻挡日常使用中的灰尘、少量检测试剂飞溅进入光源内部，延长LED灯珠和光学膜片的使用寿命。实际选型适配的时候，只需要确认镜架的安装卡箍内径、载物台通光孔径和这款光源的尺寸匹配，就可以直接完成装配，不需要额外设计转接结构，对于设备改造、老旧显微镜光源替换的场景来说，能够大幅减少结构适配的工作量。不同于普通的环形侧光源，这种同轴背光源的光路和物镜光轴完全重合，对于透明材质的内部结构观测、半透明工件的轮廓提取，能够提供更高对比度的成像效果，在精密尺寸测量、微观缺陷检测的工位上，能够配合相机获取更清晰的边缘特征，降低后续视觉算法的处理难度。
