惠普键盘支撑脚结构设计方案

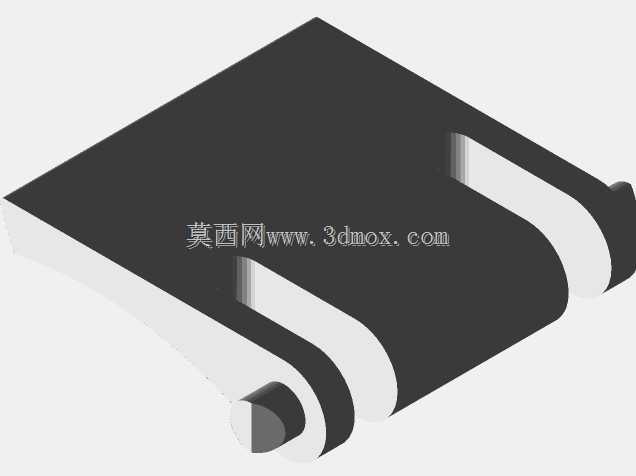

　　日常办公场景中，键盘作为高频输入外设，其使用倾角直接影响长时间打字的手部舒适度，不少用户会根据坐姿、桌面高度调整键盘倾斜角度，这就要求键盘底部的支撑脚具备可靠的翻转定位能力、足够的支撑强度以及长期使用的耐磨性能，本次设计的键盘支撑脚正是针对惠普系列商用键盘的配套支撑需求开发的结构件。从实际使用场景出发，这类支撑脚属于键盘的外置可调功能件，日常状态下收纳在键盘底部的预留凹槽内，需要调整倾角时可翻出卡定在支撑位置，将键盘前端抬升3到8度的适配倾角，匹配不同用户的打字手势，减少腕部长期悬空造成的劳损。设计过程中首先要考虑安装边界的匹配性，支撑脚的转轴端需要完全适配键盘底壳预设的轴孔位，转轴直径、卡扣定位凸点的尺寸公差控制在±0.

　　1mm范围内，确保装配后既不会出现松旷晃动，也不会因为过紧导致翻转卡滞，长期反复翻转后不会出现转轴断裂或者定位失效的问题。支撑脚的接触端面做了微弧面处理，接触桌面的一侧预留了防滑贴粘贴位，当支撑脚翻开处于工作位置时，整个支撑面可以平稳贴合不同材质的桌面，包括木质桌面、玻璃桌面、金属办公桌面等，不会因为打字时的按键反作用力出现支撑脚滑移、键盘移位的情况。从结构强度角度考虑，支撑脚的主体采用薄壁加筋的结构设计，在不增加整体壁厚、控制零件重量的前提下，在受力集中的转轴连接处、支撑受力面的背部设置了多条纵横交错的加强筋，确保单脚可以承受至少5kg的垂直压力，即便是用户大力敲击按键、或者手部按压键盘边缘时，支撑脚也不会出现弯折、断裂的情况。

　　考虑到塑胶件的成型工艺，整个支撑脚的结构做了均匀壁厚处理，壁厚控制在1.2mm到1.8mm之间，避免注塑过程中出现缩痕、缺胶、翘曲等成型缺陷，转轴位置的圆角过渡处理也减少了应力集中的问题，翻转过程中转轴和底壳轴孔的摩擦面做了减摩设计，不需要额外添加润滑脂就可以实现顺滑的翻转手感，翻开到最大支撑角度时，侧面的定位凸台会卡入底壳对应的定位槽内，提供清晰的到位反馈，同时限制支撑脚的过度翻转，保证支撑角度的稳定性。收纳状态下，支撑脚的外表面和键盘底壳的外表面保持齐平，不会突出底壳平面，避免键盘平放时出现硌手、放置不平的问题，支撑脚的边缘全部做了R0.3以上的圆角处理，没有尖锐的棱角，用户手动翻转支撑脚时不会划伤手指。从装配流程来看，

　　这个支撑脚不需要额外的紧固件，只需要将转轴对准底壳的轴孔按压卡入即可完成装配，装配效率高，适合批量生产线的快速组装，后期如果支撑脚出现损坏，用户也可以自行拆卸更换，不需要复杂的工具。在实际的结构验证过程中，需要重点测试支撑脚的翻转寿命，按照日常使用的频率，支撑脚需要承受至少3000次的反复翻转而不出现转轴磨损、定位失效、结构断裂的问题，同时在高低温环境下，比如零下10度的低温环境、60度的高温环境下，塑胶材料的性能变化不会导致支撑脚变脆断裂或者变软变形，依然可以保持可靠的支撑性能。支撑脚的整体外形贴合键盘底壳的弧度设计，不会破坏键盘整体的外观一致性，外露部分的表面纹理和键盘底壳的纹理保持统一，装配后没有明显的色差或者装配缝隙，兼顾了功能实用性和外观的协调性。
