网球拍框架结构三维造型设计

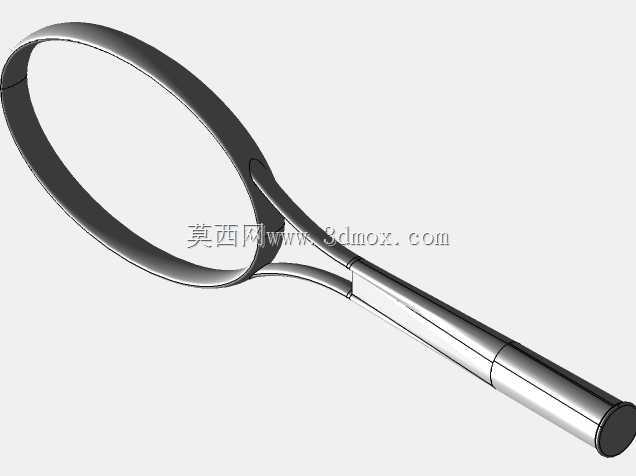

　　该模型呈现的是网球拍的整体框架结构，从结构设计逻辑来看，首先要匹配网球运动中的实际受力场景：拍框部分需要承受网线张拉后的均匀环向拉力，同时在击球瞬间要分散来球的冲击载荷，避免局部应力集中导致的框架形变甚至断裂。拍框的截面采用渐变式椭圆设计，在拍头顶部区域截面厚度略大，用来提升击球甜区的结构刚性，往拍喉位置过渡时截面逐渐收窄，兼顾整体的轻量化需求，避免拍头过重导致的挥拍惯性过大，影响使用者的操控灵活性。拍喉位置采用双支臂连接结构，两支臂的过渡曲面做了连续曲率处理，这里是拍框到拍柄的载荷传递核心区域，击球时的冲击力会通过两支臂均匀传导到拍柄，避免单臂结构容易出现的应力断裂问题，支臂的内侧做了微小的圆弧倒角，既能够减少应力集中点，

　　也能避免装配网线时剐蹭磨损线体。拍柄部分采用多段式阶梯圆柱结构，每一段的直径差控制在合理范围，匹配握胶缠绕后的握持尺寸，符合成年人手掌抓握的人机工程尺寸，拍柄末端做了略微放大的堵头结构，防止运动过程中球拍从手中滑脱，堵头的端面做了平面处理，能够让球拍竖直放置时保持稳定，也方便日常存放时的竖直吊挂。从设计思路上，整个造型优先保证曲面的G2连续，所有过渡位置没有尖锐棱角，一方面是减少使用过程中磕碰带来的结构损伤，另一方面也能降低空气阻力，提升挥拍过程中的流畅度。在实际生产适配层面，该结构可以匹配碳纤维复合材料的铺层设计，不同区域的壁厚变化可以对应不同的铺层数量，在高受力区域增加铺层提升强度，在非核心受力区域减少铺层降低整体重量，

　　最终成品的重量平衡点控制在拍喉往拍头方向三分之一的位置，符合专业网球拍的平衡参数要求。安装边界方面，拍框内侧的线槽深度统一，能够适配不同规格的网球线，线槽的转角位置做了圆角处理，避免网线长期摩擦出现断线问题；拍柄的外径尺寸匹配标准规格的握把胶，不需要额外做尺寸调整就可以直接装配市面通用的握胶、吸汗带等配件，拍柄内部预留的空腔可以加装配重块，方便使用者根据自身的打法习惯调整球拍的整体重量和平衡位置，满足进攻型、防守型不同打法的使用需求。从应用场景来看，该结构既可以作为专业运动器材的设计原型，也可以作为曲面造型设计的教学案例，帮助建模从业者掌握复杂空间曲面的连续过渡处理技巧，理解薄壁框架类结构在载荷传递过程中的设计要点，在建模过程中需要重点控制拍框的圆度误差，避免出现椭圆度超差导致的网线张拉受力不均，同时要保证拍框中心面与拍柄的同轴度，让击球时的力线能够顺着拍柄轴线传递到使用者手中，减少击球时的扭矩对手腕的损伤。
