数控设备操作面板背部安装结构

　　在数控加工设备的整机结构布局中，操作面板的背部安装结构往往是容易被忽略却直接影响设备装配效率、后期维护便捷性的核心部件，不同于面板正面侧重人机交互的按键、显示屏布局设计，背部结构需要同时兼顾电气元件排布、走线空间预留、安装固定强度、与机床本体的适配性等多重工程需求。从实际车间应用场景来看，不管是立式加工中心、数控车床还是专用数控铣削设备，操作面板大多采用悬臂安装或者嵌入式安装两种方式，这就要求背部结构的安装孔位、凸起避让位必须严格匹配对应安装支架的尺寸公差，一旦背部的安装基准面平面度超出0.1mm的公差范围，长期使用中很容易出现面板固定松动、悬臂连接部位应力集中开裂的问题。

　　从功能特性层面来说，这个背部结构首先要为正面的按键开关、指示灯、显示屏模块提供足够的支撑固定位，每个按键对应的背部安装槽都做了限位凸台设计，避免按键在长期按压过程中出现偏移、卡滞，同时不同功能区域的元件安装槽做了分隔筋设计，既可以提升面板整体的结构刚性，减少薄型板材的翘曲变形，也能为不同电压等级的走线提供物理分隔，降低强电回路对弱电信号的干扰。考虑到车间加工环境中存在的切削液飞溅、金属粉尘侵入问题，背部结构的边缘预留了密封胶条的安装槽位，装配时嵌入对应规格的发泡密封胶条，就能让面板正面与背部盖板之间达到IP54以上的防护等级，避免切削液、粉尘进入面板内部造成按键触点氧化、线路短路的故障。

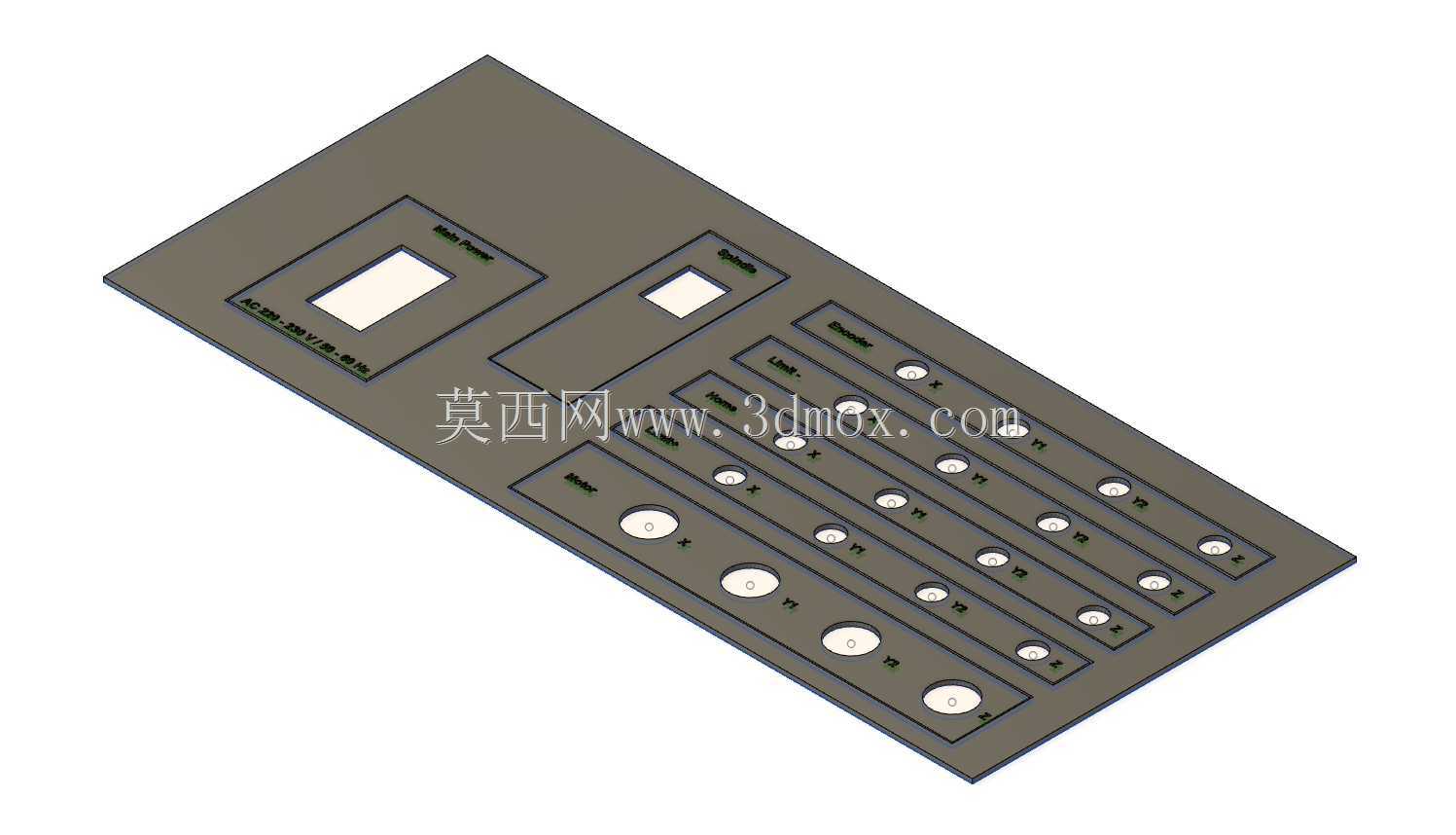

　　设计思路上，这个背部结构没有采用多余的冗余设计，所有的凸起、凹槽、孔位都有明确的工程用途：左上角的大尺寸方形凹槽是对应正面的主显示屏安装位，凹槽深度刚好匹配显示屏驱动板的厚度，驱动板固定后不会突出背部基准面，避免安装时与悬臂内部的走线空间产生干涉；旁边尺寸稍小的方形凹槽对应副状态显示屏的安装位，周围的小凸台是显示屏排线的固定卡位，排线整理后用扎带固定在凸台上，设备移动过程中不会出现排线拉扯松脱的问题。下方成排排布的圆形、长圆形安装位，分别对应不同功能的物理按键、波段开关、调节旋钮，每个安装位的中心距都严格按照人机工程的操作间距设定，背部的对应位置做了加强筋延伸到面板边缘，频繁按压按键时不会出现面板局部凹陷变形的问题。

　　关于安装边界与尺寸适配，这个面板背部的整体外形采用了斜角矩形设计，四个边角做了圆弧过渡，避免装配过程中尖锐边角划伤操作人员或者损坏线缆，整体厚度控制在合理范围内，既保证足够的结构强度，也不会占用过多的悬臂内部空间。背部的安装基准面做了整体铣平处理，所有的元件安装槽深度公差控制在±0.05mm，保证各类电气元件安装后与面板贴合紧密，不会出现缝隙。安装孔位采用了对称排布设计，既可以适配左侧悬臂安装，也能适配右侧悬臂安装，不需要额外做改孔处理，提升了部件的通用适配性。走线出口设置在背部的下边缘位置，出口处做了圆弧翻边处理，避免线缆穿过时被板材锐边割破绝缘层，同时出口位置预留了防水接头的安装螺纹，可以根据实际走线数量安装对应规格的格兰头，进一步提升防护性能。

　　在实际装配流程中，这个背部结构可以先在预装工位完成所有电气元件的安装、接线、测试，确认所有按键、显示屏、指示灯功能正常后，再整体与面板正面扣合固定，最后安装到机床悬臂上，这种结构设计大幅提升了装配效率，也方便后期维护时直接将面板整体拆下，不需要在机床狭小的操作空间内进行接线作业。另外，背部结构的材质选用了与面板正面一致的工程板材，热膨胀系数相同，在车间温度变化较大的环境下，不会因为不同材质的热胀冷缩量差异导致密封失效、结构变形。针对长期使用中可能出现的部件更换需求，所有元件的安装位都采用了标准尺寸设计，更换按键、显示屏等易损件时不需要对背部结构进行二次加工，直接替换标准件即可，降低了设备的后期维护成本。
