带触控交互面板的立式Z轴钻机结构设计

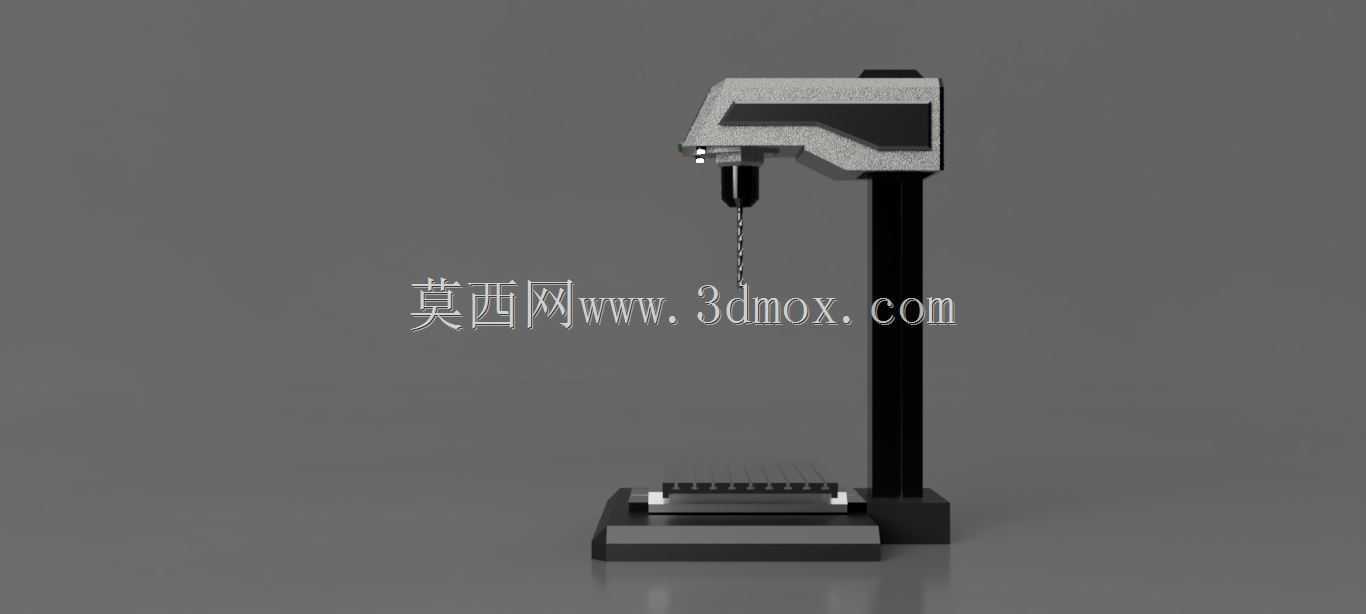

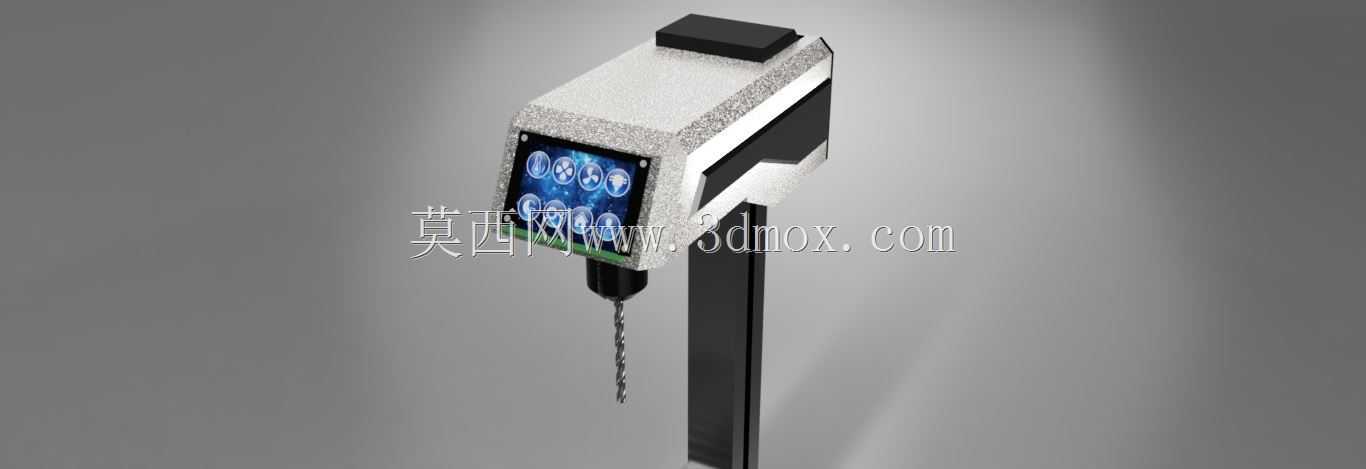

　　这款立式钻孔设备的结构设计，核心围绕小批量精密加工场景的操作便捷性与进给稳定性展开，常见于五金维修工位、小型零件加工坊、教学实训车间这类需要频繁切换钻孔参数、作业空间有限的场景，区别于大型工业钻床的厚重结构，整体设计更偏向轻量化与操作直观性。设备的Z轴进给结构采用单立柱导向布局，立柱作为核心承载部件，其安装边界需要匹配工作台的T型槽间距，常规安装时立柱底面与工作台面的垂直度公差需控制在0.02mm以内，才能保证钻孔的位置精度，避免钻削过程中出现偏摆导致钻头折断。机头部分集成了驱动电机与触控操作面板，面板采用嵌入式安装结构，屏幕周边做了斜面倒角处理，既可以避免加工过程中切屑飞溅刮花屏幕表面，

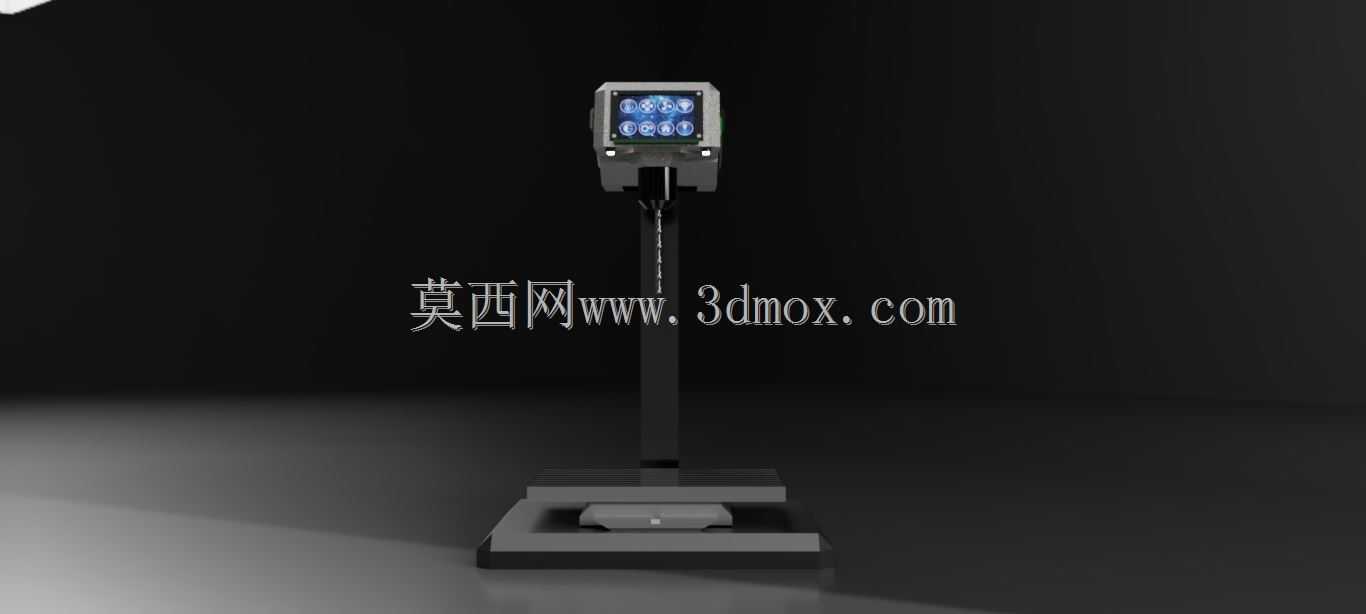

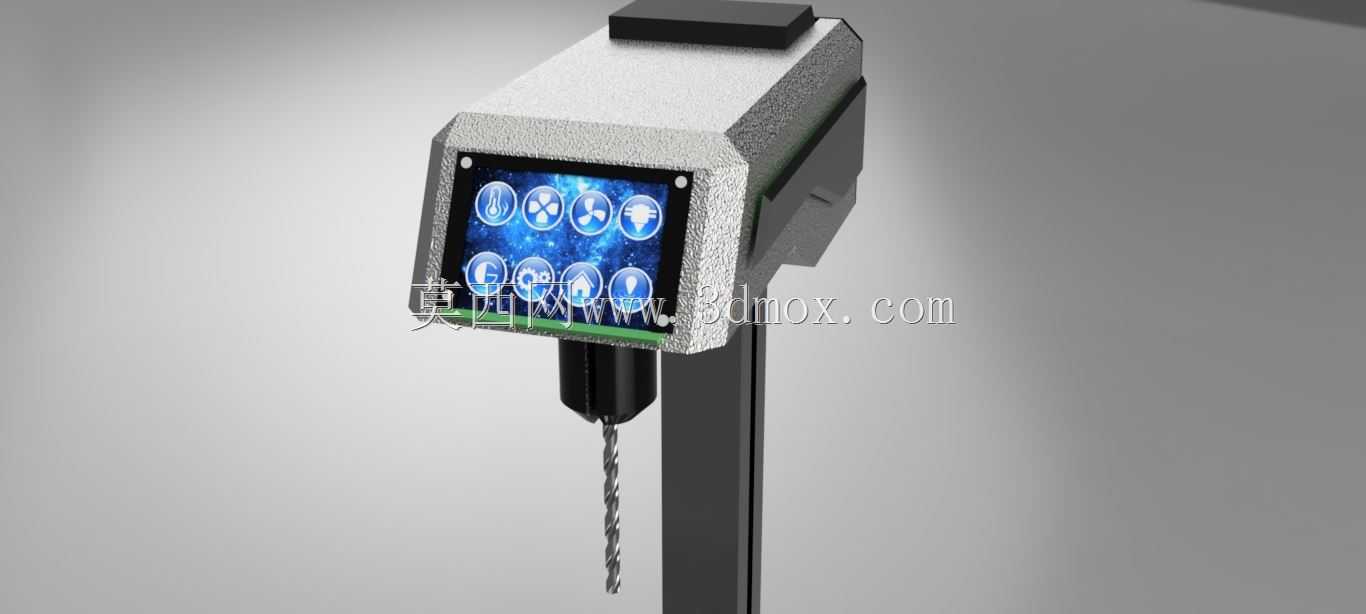

　　也能让操作人员在站立作业时获得合适的观察视角，不需要过度俯身就能看清参数设置界面。触控界面的功能图标分区排布，分别对应转速调节、进给深度设置、正反转切换、急停复位这些常用操作，相比传统的机械旋钮式操作，这种交互设计能减少操作人员的手部移动距离，在频繁更换加工工件、调整钻孔参数的作业流程里，能有效降低操作疲劳度。Z轴的接触面板是进给行程的核心触发部件，安装在机头下方的进给滑移座上，当钻头下行接触工件表面时，接触面板会先于钻头抵靠工件基准面，触发深度计数的零点信号，设备会按照预设的钻孔深度自动完成进给与退刀动作，不需要操作人员手动标记钻孔深度，能有效控制不同批次工件的钻孔深度一致性，避免人工操作时出现的钻穿或者深度不足的问题。

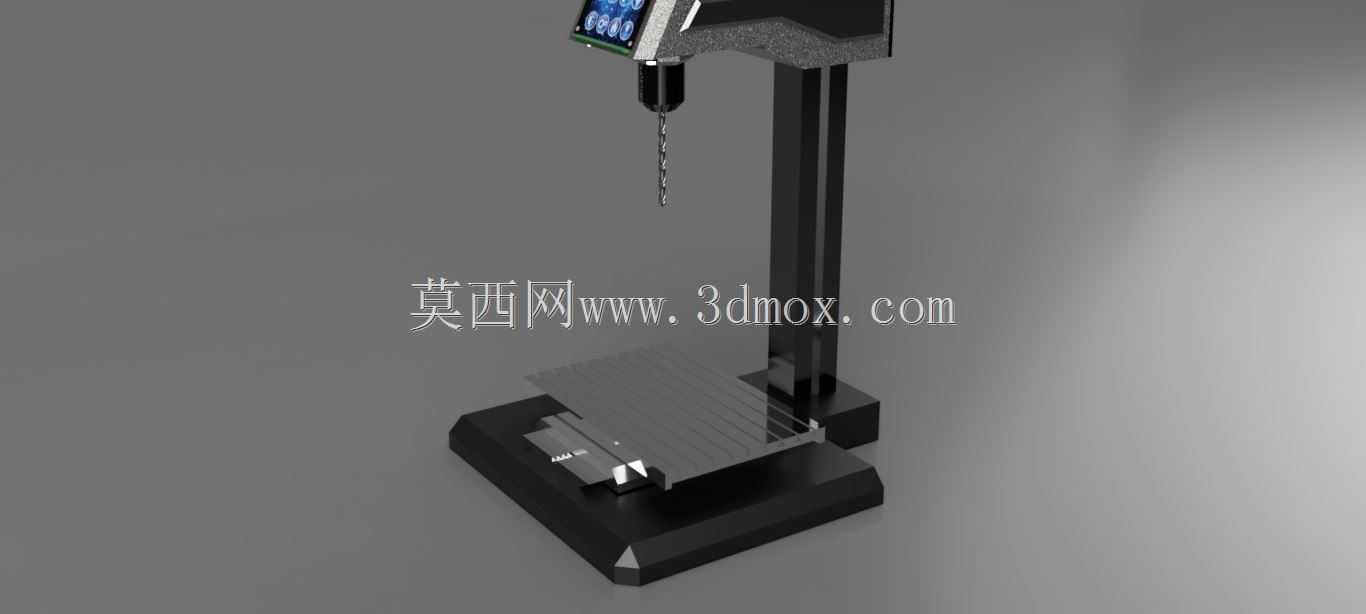

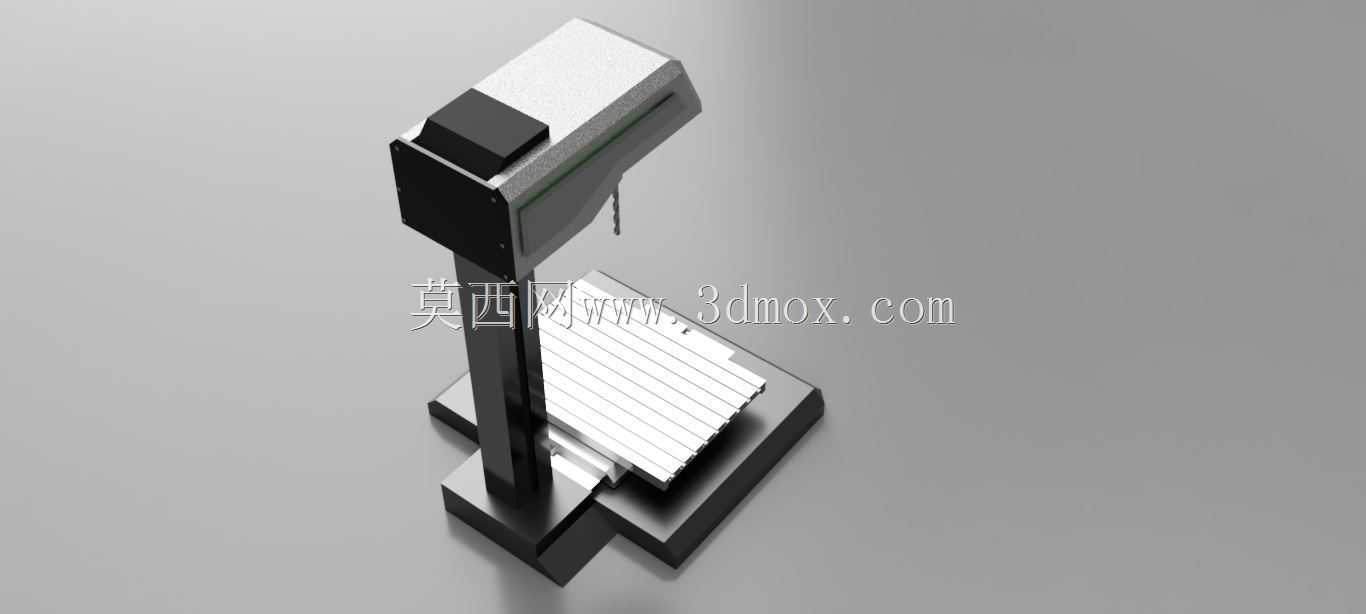

　　设备的外形尺寸控制上，机头部分的横向宽度不超过200mm，在密集排布的工位里不会和相邻的工装夹具产生干涉，立柱的高度根据常规加工工件的高度范围设计，最大可容纳高度180mm的工件装夹，满足绝大多数小型五金零件、塑料件、教学实训样件的钻孔加工需求。设计过程中特意将驱动模块的配重做了居中处理，让机头在Z轴导轨上滑移时的重心始终落在导轨的承载中心线上，减少单侧受力导致的导轨磨损，延长导向结构的使用寿命，同时导轨采用隐藏式安装设计，切屑和切削液不容易进入导轨配合面，日常维护只需要定期擦拭外露表面、加注润滑脂即可，不需要频繁拆解清理导轨内部。钻头装夹部分采用标准的快换夹头结构，兼容常规规格的直柄麻花钻，更换钻头时不需要额外的辅助工具，

　　扳动夹头锁扣就能完成拆装，适配小批量加工时频繁更换钻头直径的作业需求。设备的控制电路板集成在机头的上盖内部，上盖做了散热格栅设计，连续作业时机头内部的温度不会过高，避免电子元器件因为过热出现参数漂移，保证触控操作的响应灵敏度与深度控制的精度。在安装适配方面，这款钻机既可以直接放置在标准工作台上使用，也可以通过底座的安装孔配合螺栓固定在专用工装架上，适配不同作业场景的安装需求，固定安装时底座的平面度需要保证在0.05mm以内，避免立柱倾斜影响加工精度。
