400W功率PWM场效应管控制分接模块

　　在低压直流驱动的各类工程场景里，这类功率PWM Mosfet分接模块的出镜率一直不低，从小型自动化设备的执行端驱动，到DIY类机电装置的功率调节，再到教学实验平台的负载控制回路，都能看到这类模块的实际应用。不同于集成度极高的成品驱动板，这类分接模块的设计逻辑非常务实，核心就是把大电流通断的功率回路、信号输入回路、接线端子做了紧凑化的整合，让使用者不需要自行搭建Mosfet的外围驱动、散热、接线结构，就能直接完成小信号对大功率负载的PWM调控。

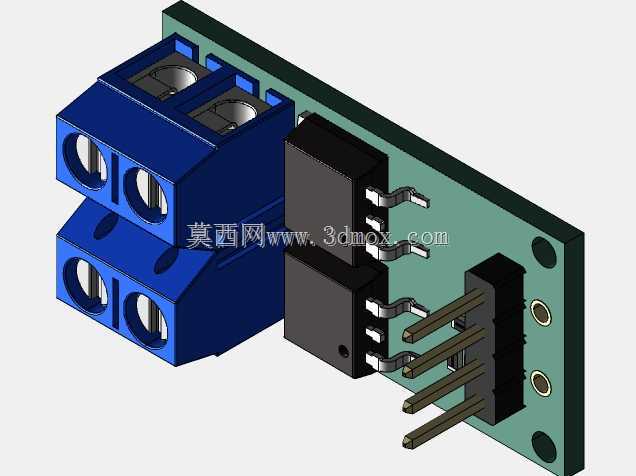

　　从实际功能来看，这个模块的核心作用是实现5-36V直流回路的功率通断与PWM调速、调光控制，适配15A以内的持续负载电流，不管是直流电机的转速调节、LED大功率灯组的亮度调控，还是直流电磁阀、电热丝这类阻性、感性负载的开关控制，都能通过输入端的PWM信号完成精准调控。模块上的功率器件采用直插封装的Mosfet，引脚成型后直接焊接在PCB上，配合PCB本身的铜箔散热，在额定负载范围内不需要额外加装大型散热片就能稳定工作，对于安装空间局促的小型设备来说，这种设计能有效减少整体占用的体积。

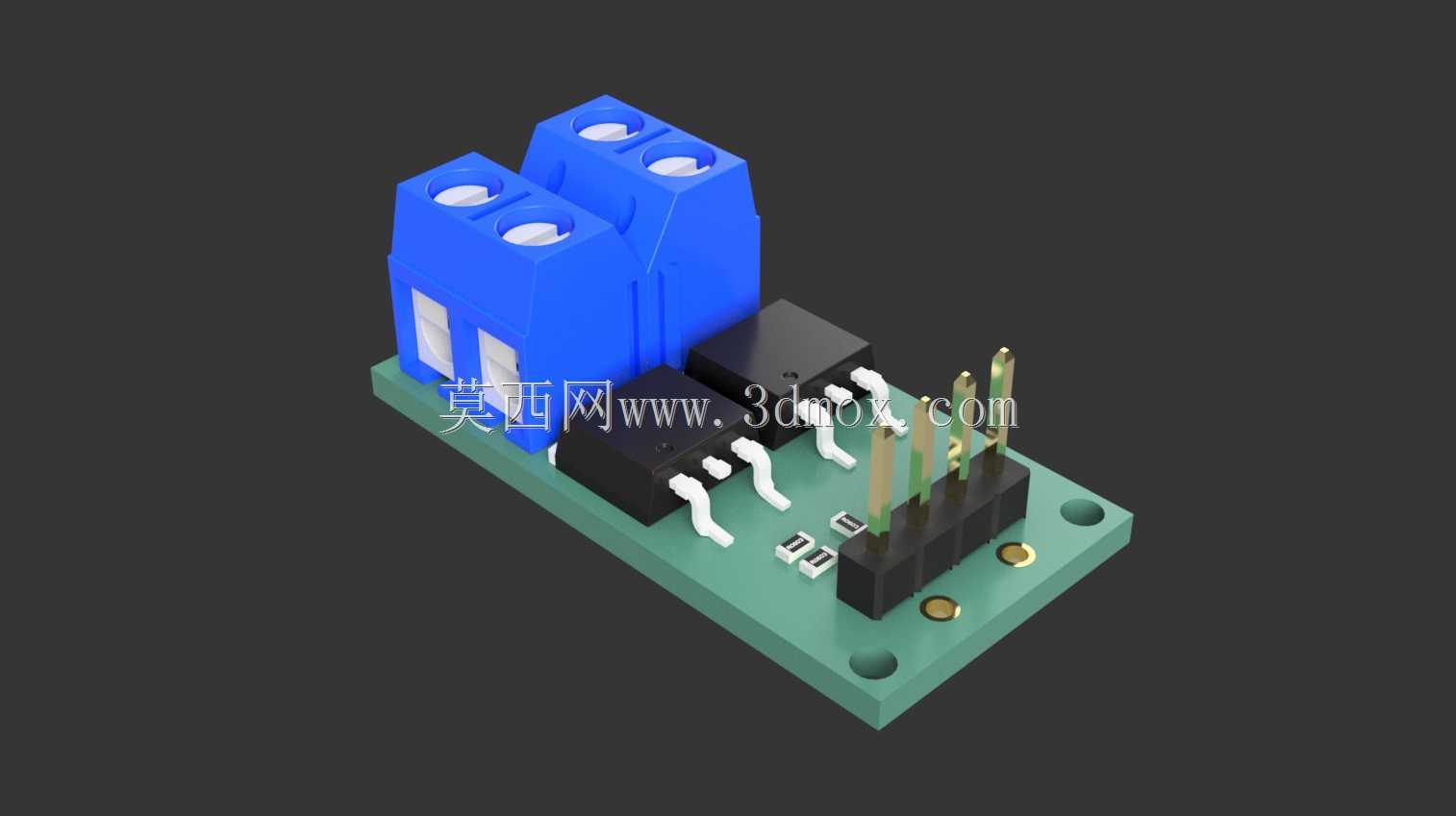

　　设计思路上，这个模块完全围绕工程现场的接线便利性做了优化，功率输入输出端采用大电流蓝色栅栏式接线端子，不需要额外压接冷压端子，剥线后直接拧紧螺丝就能完成接线，能适配1.5-2.5平方毫米的多股铜芯线，避免了小针座接线接触不良、载流不足的问题。信号输入端采用排针结构，既可以直接插在面包板上做实验验证，也可以通过杜邦线连接单片机、PLC的数字量输出端，接线方式灵活，兼顾了实验场景和工业小设备的集成需求。PCB板上预留了两个安装固定孔，孔径适配M3的螺丝，可以直接固定在设备的绝缘安装板或者型材槽内，安装孔的位置避开了板上的走线与元器件，固定时不会出现螺丝挤压元件造成短路的问题。

　　从安装边界来看，整个模块的外形尺寸控制得非常紧凑，PCB板的长宽尺寸适配常规小型驱动模块的安装位，板上最高的元件是接线端子，整体高度不超过20mm，在设备内部排布时，不需要预留过大的垂直安装空间。元件布局上，功率回路的大电流走线做了加宽处理，信号回路和功率回路在PCB上做了分区排布，减少大电流通断时对输入信号的干扰；板上还预留了栅极限流电阻、续流路径的焊接位，针对感性负载的反电动势问题做了基础的防护设计，实际使用时不需要额外并联续流二极管就能驱动直流电机、继电器这类感性负载，降低了外围电路的设计复杂度。

　　在实际选型应用时，这类模块不需要复杂的参数调试，只要确认负载的工作电压在5-36V区间、持续工作电流不超过15A，就可以直接集成到设备的控制回路里。相比自行用分立元件搭建的驱动电路，这种模块化的设计已经完成了器件布局、走线优化、焊接工艺的验证，能减少设计阶段的验证周期，也能避免自行搭线时出现的接线错误、虚焊、载流不足等问题。对于三维结构设计人员来说，在做小型设备的内部布局时，这个模块的安装孔位、元件高度、接线方向都可以直接作为结构排布的参考，预留对应的接线操作空间与安装固定位，不需要额外考虑散热片的安装空间，能有效压缩设备内部的空间占用。

　　模块上的接线端子采用开口朝上的设计，接线操作时不需要在模块侧面预留操作空间，设备内部排布时可以紧贴其他绝缘元件安装，进一步提升空间利用率；排针的信号端和功率端子分别布置在PCB的两个对边，接线时功率线和信号线分开走线，能减少线路之间的干扰，也方便现场布线时整理线束，避免强弱电线束缠绕带来的安全隐患。板上的两个固定孔采用金属化沉孔设计，螺丝固定时不会出现PCB基材被压裂的问题，长期在有振动的设备上使用也不会出现固定松动的情况。
