带缓冲结构的吊装拉紧装置结构设计

　　在起重吊装、物料输送张紧、设备安装对位这类存在动态载荷波动的作业场景里，普通刚性拉杆往往会因为启停瞬间的载荷突变、运行过程中的振动冲击，出现连接部位应力集中、被吊工件磕碰损伤甚至拉杆断裂的风险，这款带内置缓冲结构的拉紧装置，正是针对这类工况做的定向结构优化。从实际使用场景来看，它既可以作为吊装作业里的柔性连接构件，搭配卸扣、吊环使用在频繁启停的起重工位，抵消吊物起升、制动瞬间的冲击载荷，也可以用在皮带输送线、链条传动系统的张紧端，替代传统刚性张紧螺杆，吸收传动过程中的振动，避免皮带或链条因为瞬时张紧力过大出现过早疲劳失效。

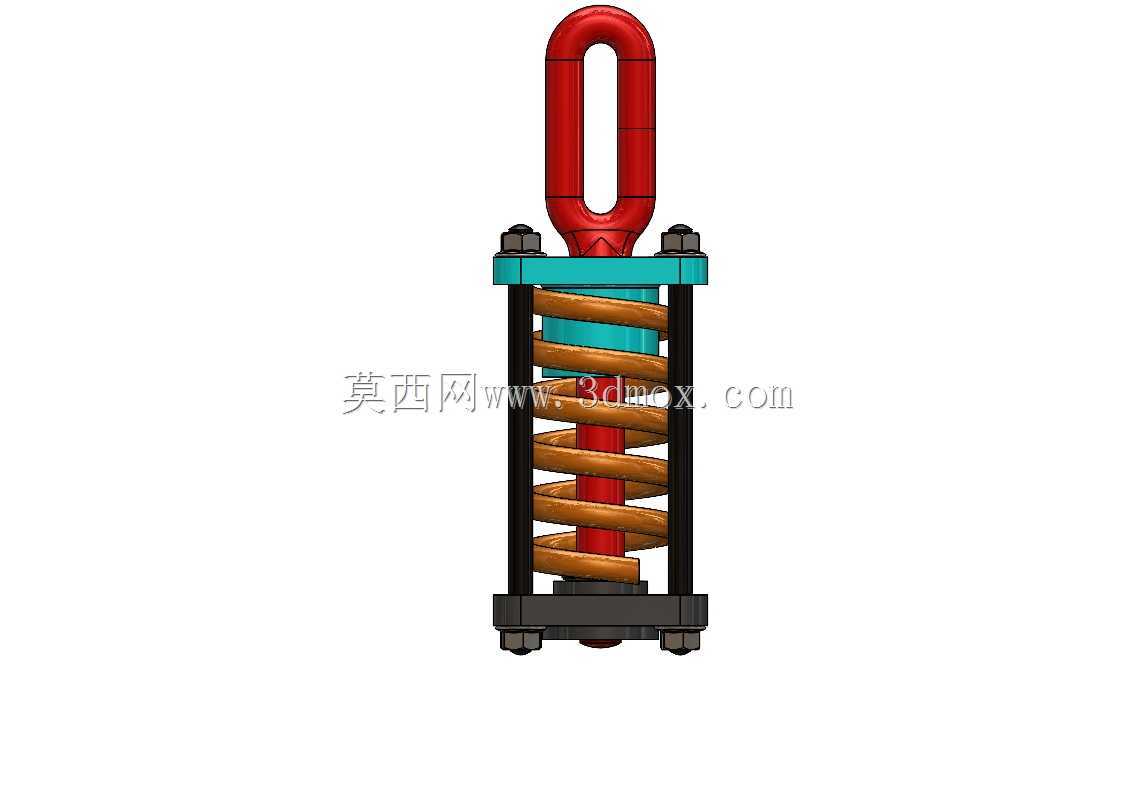

　　从功能特性上拆解，这款装置核心的缓冲功能由内置的圆柱螺旋压缩弹簧实现，顶部的吊环作为载荷输入端，穿过上下两组导向压板，弹簧套在中心拉杆的外侧，被上下压板约束在封闭的导向空间内，四根对称布置的导向拉杆穿过上下压板的安装孔，两端用六角螺母锁止，既给弹簧提供了稳定的伸缩导向，避免弹簧受偏载出现侧弯卡滞，也限定了弹簧的最大压缩行程，防止过载时弹簧被压并失效、甚至出现脱出的风险。当外部载荷作用在顶部吊环时，载荷会先通过上压板传递到缓冲弹簧，弹簧产生压缩变形吸收冲击能量，再将平缓后的载荷传递到下端的连接端，整个传力路径没有多余的冗余构件，力流传递直接，能量吸收效率高。

　　做结构设计的时候，首先要考虑的是偏载耐受能力，四根导向杆采用对称均布的布局，和中心拉杆保持同轴度公差要求，上下压板的导向孔和导向杆之间采用小间隙配合，保证弹簧压缩过程中上下压板始终保持平行，不会出现偏斜卡滞。顶部吊环和中心拉杆采用一体式锻造结构的设计思路，避免螺纹连接带来的应力集中风险，吊环的内孔尺寸适配常规规格的弓形卸扣，满足通用吊装配件的互换性要求。下端的连接端采用外螺纹结构，方便用户根据实际安装需求搭配螺母、连接叉或者吊环，适配不同的安装接口。弹簧的参数选型需要匹配额定载荷下的压缩量，常规工况下额定载荷对应的弹簧压缩量控制在总行程的三分之二左右，预留足够的缓冲余量，同时导向杆两端的螺母可以调整弹簧的预紧压力，适配不同初始张紧力要求的使用场景。

　　从安装边界尺寸来看，整个装置的最大外径由弹簧的外径加上导向杆的布置空间决定，安装时需要预留足够的径向空间，避免和周边构件出现运动干涉；轴向尺寸方面，自由状态下的总长度和弹簧完全压缩后的最小长度差值，就是装置的最大缓冲行程，选型时需要确认作业场景下的最大冲击位移量，保证缓冲行程能够覆盖冲击位移，避免刚性碰撞。上下压板的厚度根据额定载荷下的抗弯强度设计，避免压板受弹簧反力出现弯曲变形，导向杆的直径按照拉伸强度校核，保证在极限过载工况下不会出现塑性变形。日常维护时只需要定期检查导向杆表面的润滑情况、弹簧是否出现锈蚀或裂纹、连接螺母是否有松动，不需要复杂的拆解维护，适合在工矿环境下长期使用。和传统的刚性拉杆相比，这种带缓冲结构的拉紧装置能够有效降低连接部位的动载系数，延长整个连接系统的使用寿命，减少因为冲击载荷带来的设备故障和安全隐患，在对载荷平稳性有要求的张紧、吊装工位有很高的实用价值。
