弯柄式执手锁结构三维设计

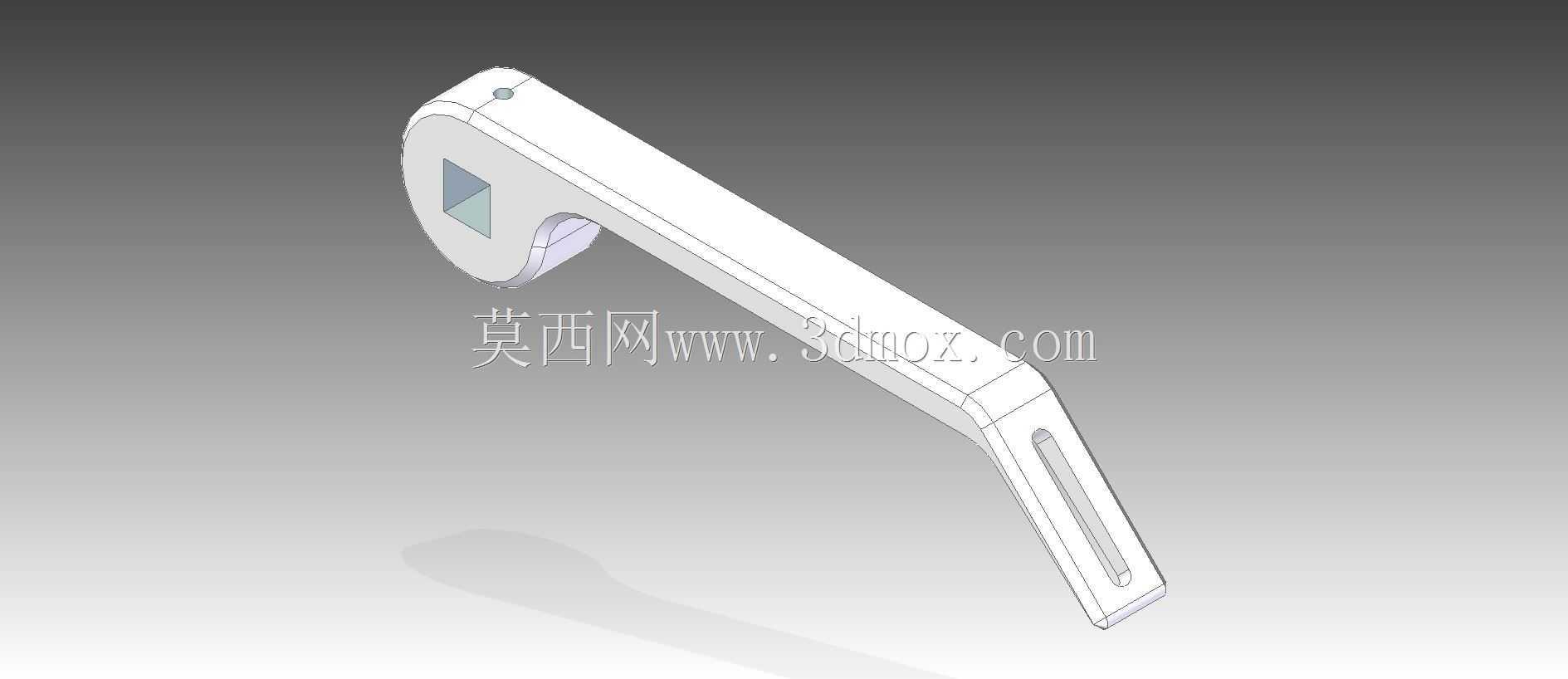

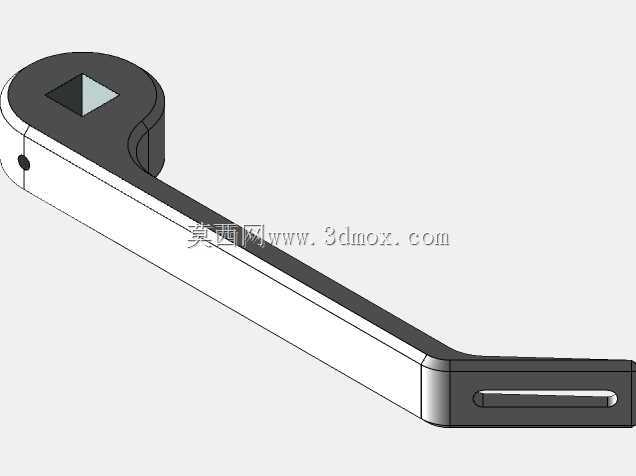

　　这款弯柄执手锁的结构设计，核心围绕民用室内门、商用办公隔间门的日常启闭需求展开，在做结构建模时首先考虑的是人手握持施力的人机工程边界，整体柄身做了12度的向下弯折弧度，握持段做了1.2mm的圆角过渡，避免日常开关门时棱角硌手，柄身末端开设的长条形减重槽，并非单纯为了减重，同时也能在表面做喷塑处理时作为挂装定位孔，减少喷涂工装的夹持点位，提升表面处理的良率。锁体头部的方轴安装孔采用标准8mm方孔规格，适配市面上绝大多数室内门锁的传动方轴，孔位周边做了2mm的加厚凸台，避免长期反复扭转施力时孔位出现开裂变形，头部侧面预留的小圆孔是锁具固定螺丝的安装位，安装时从侧方拧入螺丝即可将执手与内部传动座锁紧，不需要额外的卡扣结构，

　　拆装维护都更便捷。从安装边界来看，这款执手的安装基座直径为52mm，适配门厚范围在35mm到50mm之间，覆盖常规室内木门、生态门、铝合金隔间门的厚度区间，安装时只需要在门体上开出直径50mm的贯穿孔，再对应侧方锁舌的安装位开出槽位即可完成装配，不需要对门体做额外的定制化加工，适配性较强。在功能特性上，这款执手锁的传动结构采用扭簧复位设计，扭簧的线径经过反复校核，复位扭矩控制在0.8N·m，既不会因为扭矩过大导致开门时扳动费力，也不会因为扭矩过小出现执手下垂无法复位的问题，锁体内部的限位结构做了硬接触限位，执手的转动角度控制在45度，刚好可以带动锁舌完全收回，不会因为转动角度过大导致内部传动件脱位。

　　设计过程中特意将柄身的壁厚控制在2.5mm，采用锌合金压铸成型的工艺即可满足结构强度要求，整体重量控制在180g左右，既不会因为过重导致长期使用后安装螺丝松动，也不会因为过薄出现握持时的形变感。在实际应用场景中，这款锁具除了常规的室内房间门使用，也可以适配文件柜、设备检修门的启闭需求，只需要更换对应长度的传动方轴即可，不需要修改执手本身的结构，通用性较强。建模时所有的配合面都预留了0.15mm的装配间隙，考虑到压铸成型的脱模斜度，所有非配合面都做了1度的脱模斜度，避免压铸生产时出现粘模的问题，表面处理可以根据使用场景选择喷塑、镀铬、拉丝等不同工艺，适配不同的装修风格。锁体头部与基座的配合面做了一圈0.5mm的止口结构，

　　装配后可以完全遮盖基座与门体之间的安装缝隙，不需要额外加装装饰盖，减少了零部件数量，也降低了装配的工时成本。在结构强度校核时，针对执手最容易断裂的柄身与头部连接位置做了加强筋设计，加强筋的厚度为1.5mm，在不增加整体壁厚的前提下提升了连接位置的抗扭强度，经过模拟测试，在柄身末端施加100N的垂直载荷时，连接位置的形变量小于0.3mm，完全满足日常使用的强度要求，不会出现正常使用下断裂的问题。
