工业设备用绿色波顿操作按钮结构设计

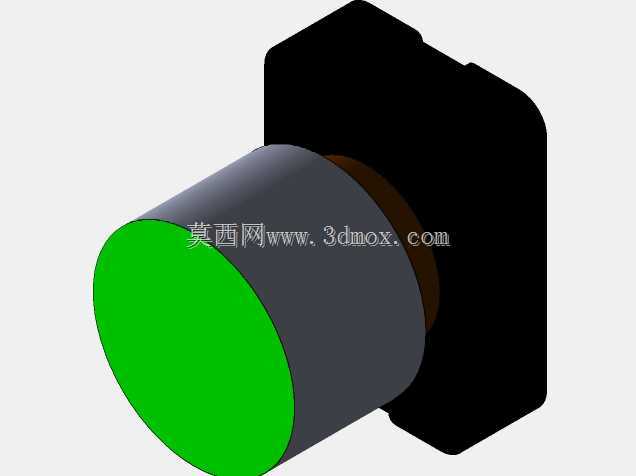

　　在工业控制回路的人机交互环节，这类带绿色操作端的波顿按钮是设备启停、功能触发的核心执行控件，日常在生产线控制柜、机床操作面板、自动化设备工位旁都能见到它的身影，主要承担回路导通、功能确认、设备启动这类正向操作指令的输出，绿色的端面设计也符合工业控件的色彩规范，用来标识安全、启动、确认类操作，和红色急停、黄色复位类按钮形成明确的视觉区分，避免现场操作人员误触。从结构设计逻辑来看，这款按钮采用后端卡扣式安装基座加前端操作柱的分体式结构，后端黑色基座是卡扣卡装结构，适配标准的面板开孔尺寸，安装时不需要额外的紧固件，直接从面板正面推入即可通过基座两侧的弹性卡扣卡在面板背面，拆装维护都很方便，适合控制柜面板的快速装配场景。

　　前端的操作柱做了圆柱型设计，端面做了平整的亮绿色处理，操作时手指按压的接触面积足够，不会因为按压角度偏移出现卡滞，操作柱和基座之间预留了合适的滑动间隙，内部配合复位弹簧结构，按压到位后能自动回弹复位，保证单次触发的信号准确性。设计过程中首先考虑的是面板安装的兼容性，基座的外形尺寸严格适配行业通用的22mm标准安装开孔，安装后基座突出面板背面的长度控制在合理范围，不会和柜内的布线槽、接线端子产生空间干涉，前端操作柱突出面板正面的高度也做了优化，既保证操作人员按压时有足够的行程反馈，又不会因为突出过高被现场的工件、工具意外磕碰触发误动作。操作端面的绿色部分采用和柱体不同的材质配色，一方面是色彩标识的需求，另一方面端面做了哑光质感处理，

　　车间复杂光线下不会产生反光晃眼的问题，操作人员在不同角度都能清晰识别按钮位置。结构上还做了防呆设计，基座的卡扣两侧做了不对称的限位筋，安装时如果方向不对就无法卡入开孔，避免装配时装反导致接线方向错位，影响后期的接线维护。按钮的按压行程做了精准的控制，全程按压手感均匀，触发行程点有明确的触感反馈，操作人员不需要看按钮也能通过手感确认是否触发成功，适合需要盲操作的工位场景。基座的外壳采用绝缘材质，能满足工业场景下的电气绝缘要求，避免柜内漏电时按钮表面带电引发安全隐患，同时材质的耐油污、耐粉尘性能也适配车间的复杂工况，长期在有少量切削液、粉尘的环境下使用也不会出现卡滞、按键失效的问题。在三维建模过程中，重点还原了卡扣的弹性结构细节、

　　操作柱和基座的配合间隙、端面的色彩分区，建模时对安装配合面做了公差预留，保证实际生产装配时的适配性，所有的安装边界尺寸都和行业通用标准对齐，方便设计人员直接选型调用到控制柜的面板设计中，不需要再重新核对安装尺寸，能直接导出工程图用于生产或者装配指导。
