工业设备急停控制按钮组件结构设计

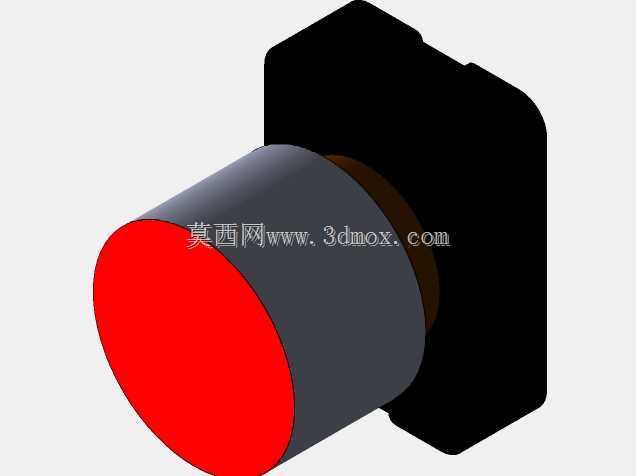

　　在离散制造车间的各类生产设备上，操作按钮是人机交互频次最高的元件之一，其中带醒目红色帽头的急停类按钮，承担着设备异常工况下快速切断动力回路、规避安全事故的核心作用，日常生产中设备调试、故障处置、人员误闯入防护区间时，操作人员可第一时间拍压该按钮触发停机逻辑，避免设备超程运行、工装碰撞、人员机械伤害等风险。这类按钮的设计首先要考虑操作的可达性，通常安装在设备操作面板的醒目位置，拍压面要高出面板周边元件至少3mm，保证操作人员无需精准定位即可快速触发，同时按钮的安装座采用卡扣式结构适配标准22mm面板开孔，无需额外定制安装孔位，可直接兼容市面主流电控柜、操作站的面板开孔标准，安装时从面板正面插入，背面通过配套的锁紧螺母旋紧固定，

　　接线端子布置在安装座后侧，预留足够的接线空间适配1.5平方毫米多股铜芯线的压接接线，满足常规控制回路的载流需求。从结构设计逻辑来看，按钮头部采用大直径圆形帽头，表面做哑光磨砂处理，避免车间照明反光导致操作人员识别偏差，帽头的红色色号采用符合安全色标准的大红色，在设备整体灰黑色的外壳衬托下辨识度极高，即使在车间低照度环境下也能快速定位。按钮的触发行程设计为4mm，拍压后具备明确的到位反馈手感，同时内置自锁结构，触发后按钮保持在按下位置，需要顺时针旋转帽头才能复位，避免故障未排除时设备误启动。按钮的安装基座采用高强度工程塑料材质，具备耐油污、耐切削液腐蚀的特性，可适配机加工车间、焊接车间、装配车间等多场景的使用环境，

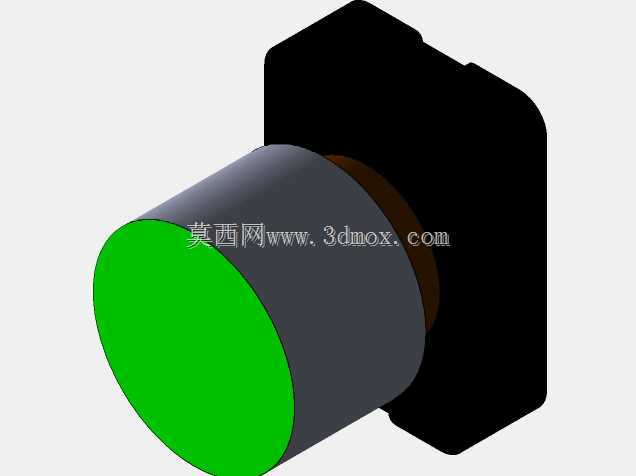

　　基座后侧的接线端带有防护隔板，避免不同回路接线误碰造成短路。从安装边界来看，该按钮整体突出面板的长度为28mm，基座在面板后侧的占用深度为32mm，设计电控柜布局时需要预留足够的后侧空间，避免与柜内的线槽、继电器、接线端子排产生干涉，相邻按钮的中心间距建议不小于50mm，保证拍压操作时不会误触周边其他功能按钮。这类按钮除了急停功能外，同结构的绿色帽头版本可作为设备启动按钮使用，红绿两种帽头可快速互换，无需更换整个基座，降低备件储备的品类压力。在三维建模过程中，需要重点还原卡扣结构的配合公差、帽头与基座的滑动配合间隙、锁紧螺母的螺纹规格，保证模型导入装配体后可直接模拟安装状态，验证面板开孔位置、操作空间是否符合人机工程要求，

　　避免实际装配时出现干涉、操作不便等问题。实际设备调试中，这类按钮的触发力设置在50N左右，既不会因为轻微磕碰误触发停机，也能保证紧急情况下操作人员拍压时可顺利触发，内部的触点结构采用一常开一常闭配置，常闭触点串入设备的安全回路，常开触点可接入PLC的信号采集点，记录急停触发的时间与频次，便于后续设备故障溯源与运维统计。按钮的防护等级达到IP65，面板正面可抵御车间日常的切削液飞溅、灰尘侵入，无需额外加装防护套即可在多数工业场景下长期稳定运行，使用寿命可达百万次以上的操作频次，满足设备全生命周期的使用需求。
