工业设备用档位选择操作按钮结构

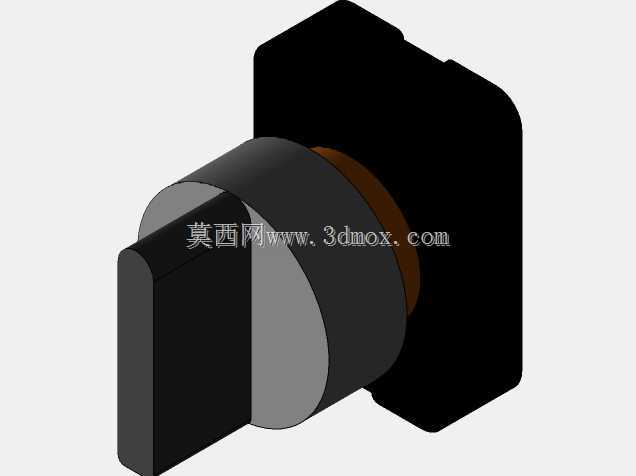

　　在工业自动化生产线、大型工业机器人工作站、成套加工设备的操作面板区域，这类位置选择按钮是操作人员和设备控制系统交互的核心入口之一，区别于普通急停、启动类的瞬时触发按钮，它的核心作用是完成设备运行档位、作业工位、执行路径的多档位状态切换，常见于六轴工业机器人的示教器旁侧操作位、自动化装配线的工位切换控制台、重型加工设备的模式选择面板区域，操作人员通过扳动或旋转按钮的操作端，就能向设备控制系统传递明确的位置选择指令，让设备切换到对应的作业模式或者移动到预设的目标工位。从结构设计逻辑来看，这款按钮采用了嵌入式安装的结构思路，后部的安装基座做了圆角矩形的轮廓处理，匹配工业操作面板常见的开孔安装标准，基座部分内置档位定位结构，

　　能在操作人员切换档位时提供清晰的档位顿挫反馈，避免操作时出现档位误判，同时基座和面板接触的位置预留了密封结构的安装槽位，可以适配常规工业场景的防尘、防泼溅要求，满足车间复杂工况下的长期使用需求。前部的操作端做了扁平化的长条形握持结构，表面做了哑光防滑处理，操作人员佩戴常规劳保手套也能稳定完成扳动操作，不会出现打滑脱手的问题，操作端和内部传动结构的连接部位做了限位设计，能限制按钮的最大转动角度，避免过度扳动造成内部结构损坏。从安装边界的尺寸适配来看，这款按钮的基座厚度控制在常规操作面板的兼容范围内，不需要在面板后侧预留过大的安装空间，适合在密集布置控件的操作面板上安装，不会和相邻的按钮、指示灯、显示屏等控件产生安装干涉，

　　安装时只需要在面板上开出对应尺寸的矩形安装孔，通过后部的卡扣或者锁紧螺母就能完成固定，不需要额外设计复杂的安装支架，能大幅降低操作面板的设计和装配工作量。在实际功能实现层面，这款按钮的内部触点结构做了分段式设计，每个档位对应独立的信号输出回路，切换档位时能保证触点接触的稳定性，不会因为车间设备运行产生的振动出现触点接触不良、信号误触发的问题，同时操作端的转动阻尼经过调校，既不会因为阻尼过小导致设备运行振动时档位自行偏移，也不会因为阻尼过大导致操作人员操作时需要施加过大的力，长时间操作产生疲劳感。在不同的工业应用场景里，这类按钮可以根据实际需求配置不同的档位数量，比如两档位的结构可以用来切换设备的自动/手动运行模式，

　　三档位的结构可以用来选择设备的高速/中速/低速运行状态，或者对应三个不同的作业工位选择，设计时可以根据实际的控制需求调整内部的定位珠弹簧压力，匹配不同场景下的操作手感要求。从结构可靠性的角度考虑，按钮的外露操作部分采用了耐油污、耐磨损的工程塑料材质，能抵抗车间常见的切削液、润滑油飞溅腐蚀，长期使用不会出现表面材质老化开裂、标识磨损脱落的问题，内部的传动部件采用耐磨金属材质，能承受数万次的反复扳动操作，满足工业设备全生命周期的使用需求，不需要频繁更换维护。在进行三维建模设计时，这款按钮的结构拆分完全按照实际生产装配的逻辑进行，基座、操作端、内部转轴、定位结构、触点安装位都做了独立的结构建模，各个部件之间的配合间隙都按照常规机械加工的公差要求进行预留，既保证装配时不会出现干涉卡滞，也不会因为间隙过大导致操作时出现晃动虚位，建模时还考虑了按钮在不同档位下的位置状态，可以直接用于操作面板的人机工程仿真验证，设计人员可以直接把这个模型导入到设备操作面板的整体装配中，验证按钮和周边控件的操作间距是否符合人机工程要求，避免出现操作时误碰到相邻控件的问题。
