工业设备复位操作旋钮式按钮结构

　　在各类工业生产设备的操控面板布局中，这类带操作钥匙的复位按钮是保障设备安全启停、故障复位的核心操控元件之一，常见于自动化生产线控制柜、机床操作面板、物流输送设备控制端、工业机器人工作站周边操控盒等场景，主要承担设备故障排除后的状态复位、安全回路解锁、运行权限切换的实际功能。从实际使用场景来看，当设备触发安全保护机制停机、或是完成故障排查后，需要通过该类按钮完成状态复位，才能让设备重新进入待运行状态，带钥匙的结构设计可以避免非授权人员随意操作复位，防止误操作引发的设备重启风险，尤其在涉及人员安全的设备工位，这类带锁止结构的复位按钮是安全回路中不可或缺的组成部分。从产品功能特性来看，该按钮采用旋钮式操作逻辑，配套专用操作钥匙，

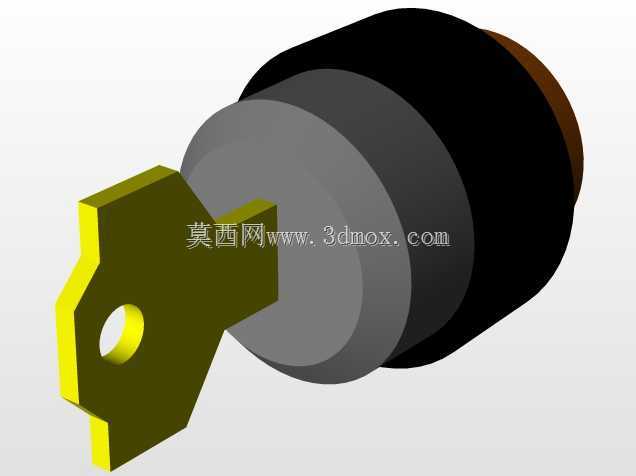

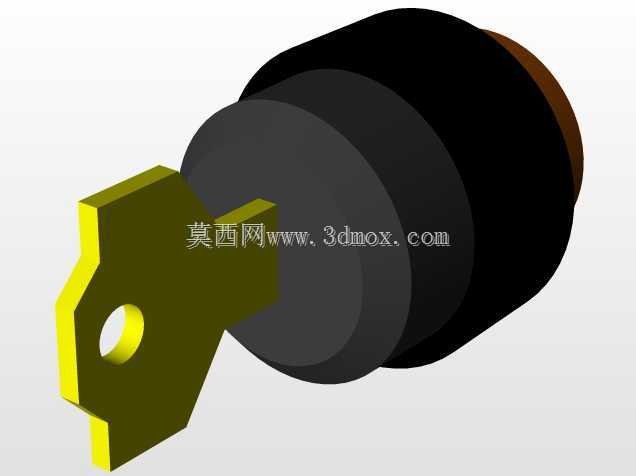

　　插入后旋转即可完成复位动作，拔出钥匙后按钮处于锁止状态，无法通过常规按压完成操作，从结构上规避了误触风险；按钮主体采用多层阶梯式圆柱结构，前端的操作端预留了钥匙插入的异形卡槽，中间段为面板安装的固定结构，后端为电气触点的连接腔体，整体结构紧凑，适配常规工业控制柜的标准安装开孔尺寸。在设计思路上，该结构首先考虑了工业现场的操作可靠性，操作钥匙的异形卡槽采用非对称结构，只有匹配的钥匙才能插入旋转，避免通用工具随意操作；外层的黑色护套采用绝缘耐磨材质，适配工业现场多油污、多粉尘的使用环境，中间的灰色安装段设置了标准的螺纹锁紧结构，安装时可以从面板后侧通过锁紧螺母快速固定，不需要额外的定制安装支架；后端的棕色段为触点防护腔体，

　　预留了标准的接线端子安装空间，适配常规的控制回路接线需求。从外形尺寸与安装边界来看，该按钮整体为同轴圆柱结构，最大外径适配工业控制柜常用的22mm标准安装开孔，安装后突出面板的高度控制在合理范围内，不会因为突出过多引发现场人员的磕碰误触，后端的接线腔体长度适配常规控制柜面板的厚度范围，从1.5mm的薄钢板面板到5mm厚的绝缘塑料面板都可以稳定安装；操作钥匙的握持部分采用带侧翼的异形结构，旋转操作时受力均匀，不需要过大的操作力矩就能完成复位旋转动作，同时钥匙的插拔带有清晰的档位反馈，操作人员可以通过手感判断是否处于可拔出的锁止位置。在实际设备选型配套中，这类复位按钮需要和设备的安全回路设计匹配，触点容量需要适配控制回路的电压电流等级，

　　该结构的设计预留了多组触点的安装空间，可以根据实际需求搭配常开、常闭触点组合，满足不同设备的安全回路接线要求；安装时需要注意面板开孔的公差控制，开孔边缘需要做去毛刺处理，避免安装时划破按钮外层的绝缘护套，同时锁紧螺母的紧固力矩需要控制在合理范围，防止力矩过大导致塑料材质的安装段开裂。从三维建模的角度来看，该模型还原了按钮的分层装配结构，钥匙与按钮卡槽的配合间隙按照实际工业产品的配合公差设置，既可以模拟钥匙插入旋转的动作，也能清晰展示各部件的装配关系，对于设备操控面板的布局设计、安装干涉检查有实际的参考价值，设计人员可以直接将该模型导入设备整体装配中，校验面板开孔位置、操作空间是否满足现场操作的人机工程要求，避免后期生产装配时出现操作空间不足、安装干涉的问题。
