工业产线用立式气动打标刻印设备结构

　　在汽车零部件、五金加工、电子元器件制造的产线末端工序里，工件追溯标识的打刻环节一直是品控流程的核心节点，这套立式气动标记设备，正是针对中小尺寸金属、硬质塑料工件的表面永久性标识打刻需求开发的执行机构。不同于激光打标设备的高成本与耗材损耗，也区别于手动钢印的效率低下与一致性差，这套气动驱动的标记结构依靠压缩空气作为动力源，能够在工件表面完成字符、二维码、简单图案的压印或微冲击打标，打标深度可通过气源压力调节适配不同材质，从0.1mm的薄铝件到5mm厚的碳钢件都能覆盖适用场景。

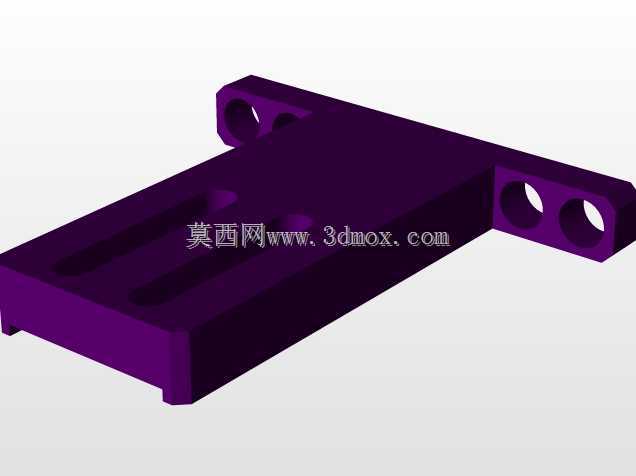

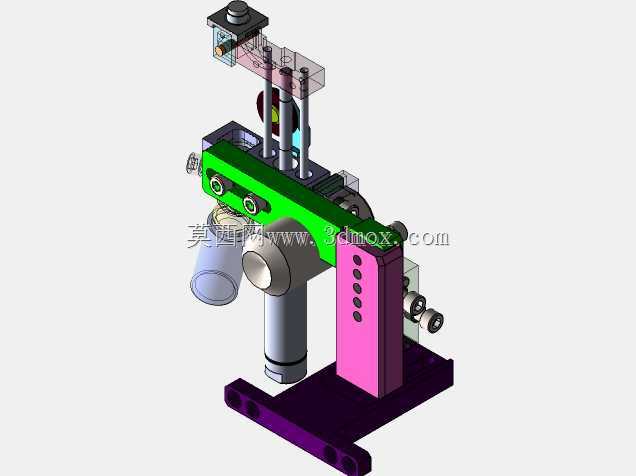

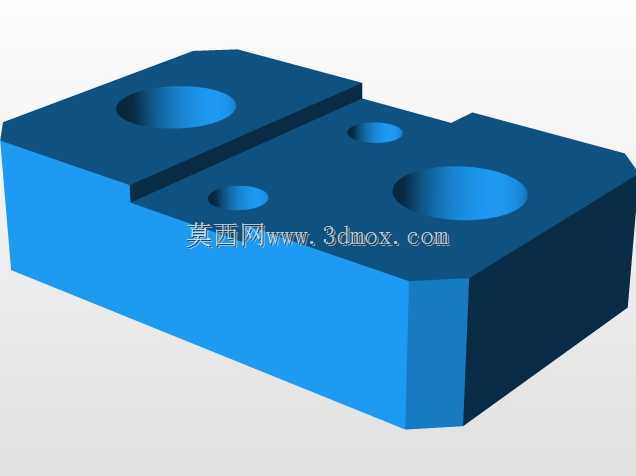

　　从结构布局来看，整套设备采用立式悬臂安装思路，底部为整块机加工的紫色安装底座，底座预留了标准的T型槽安装孔位，能够直接固定在生产线的工作台面或者专用工装机架上，底座的安装边界控制在300mm*200mm的矩形范围内，整体设备高度不超过450mm，不会占用过多产线空间，适合集成在现有装配线的间隙工位，不需要对原有产线布局做大规模改造。竖直方向的导向组件采用双光轴直线导轨搭配线性轴承的结构，相比单导柱结构抗偏载能力提升40%以上，能够避免打标过程中压头偏斜导致的标识深浅不一、字符变形问题，导柱的行程预留了80mm的上下调节量，可适配高度在20mm到100mm之间的不同规格工件，不需要额外更换工装夹具就能完成多规格产品的快速换产。

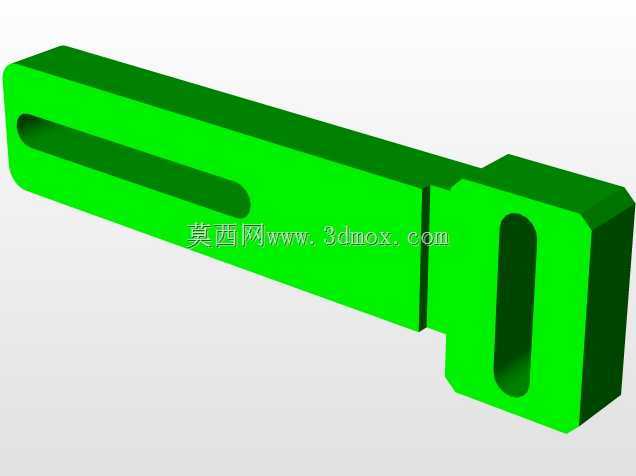

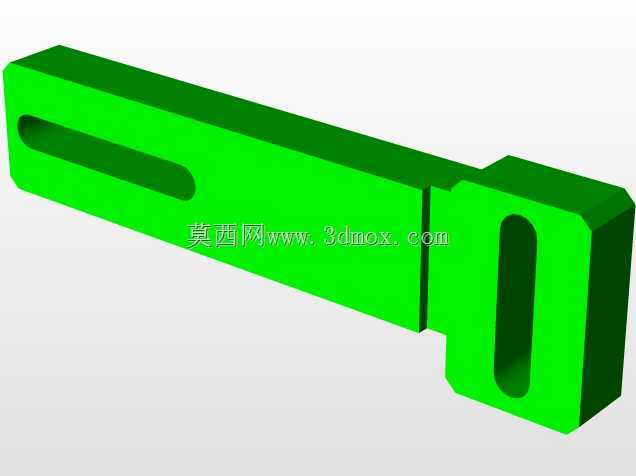

　　设备的核心执行部分集成在绿色的横向悬臂结构内，内部包含气动冲击活塞、字头安装座以及行程调节旋钮，顶部的黑色调节旋钮可以手动调整打标头的初始高度，配合气源处理件的压力调节，能够精准控制打标深度，避免打穿薄壁工件或者标识过浅无法识别的问题。粉色的立柱支撑座上开设了等距的调节孔位，能够根据工件的摆放位置调整横向悬臂的安装高度，悬臂本身也预留了横向滑移的调节余量，打标位置的调整范围覆盖横向120mm、纵向80mm的矩形区域，对于大部分中小尺寸工件来说，不需要移动工件就能完成不同位置的标识打刻。侧面伸出的气动接头用于连接工厂的集中供气管路，进气端预留了标准的快插接口，现场部署时只需要接入0.4-0.6MPa的压缩空气就能正常工作，不需要额外配置动力电源，在一些防爆要求的车间场景下也能安全使用。

　　设计过程中特意将气动控制的阀组集成在悬臂的后侧位置，减少了外接管路的长度，避免管路杂乱导致的干涉问题，同时在打标头的位置预留了防护罩安装位，实际使用时可以加装透明亚克力防护罩，防止打标过程中产生的金属碎屑飞溅伤人，也能避免杂物落入导向机构导致的卡滞问题。前端的字头安装座采用快换结构，更换不同的字粒或者定制字头只需要松开侧面的紧定螺丝就能完成，换型时间控制在1分钟以内，适配多品种小批量的生产场景。不同于大型台式打标机的厚重结构，这套设备的整体自重控制在15kg以内，除了固定在产线上使用之外，也可以搭配移动支架完成大型工件的现场打标作业，比如大型钢结构件、模具的编号打刻，不需要将工件搬运到固定打标工位，能够大幅降低现场作业的劳动强度。

　　在实际工况验证中，这套结构的打标频率可以达到每分钟30次以上，连续作业8小时的打标一致性误差控制在0.02mm以内，完全满足工业产线的批量生产要求，导向部位的润滑注油孔预留了日常维护的接口，每周加注一次润滑脂就能保证长期运行的顺畅性，易损件只有打标字头和导向轴承，备件成本极低，适合中小制造企业的产线升级改造使用，也可以作为自动化专机的标准打标模块集成到定制化设备中，搭配工件自动送料机构就能实现全自动无人化打标作业。
