ENC28J60以太网转接控制板结构设计

　　在嵌入式开发、工业现场数据采集、小型物联网终端搭建的场景里，以太网接入是设备实现上位机通信、远程数据交互的核心需求之一，这款集成ENC28J60控制芯片的以太网转接板，正是为解决主控芯片原生无以太网接口、需要扩展有线网络连接能力的场景设计的。从实际工程应用来看，这类转接板常被搭配单片机最小系统、嵌入式开发板使用，在工业传感节点数据上传、小型设备远程状态监控、嵌入式设备网络调试等场景中承担网络协议处理、物理层信号转换的作用，不需要主控芯片承担复杂的以太网协议运算，就能通过标准SPI接口实现网络数据的收发，大幅降低主控端的程序开发复杂度与运算资源占用。

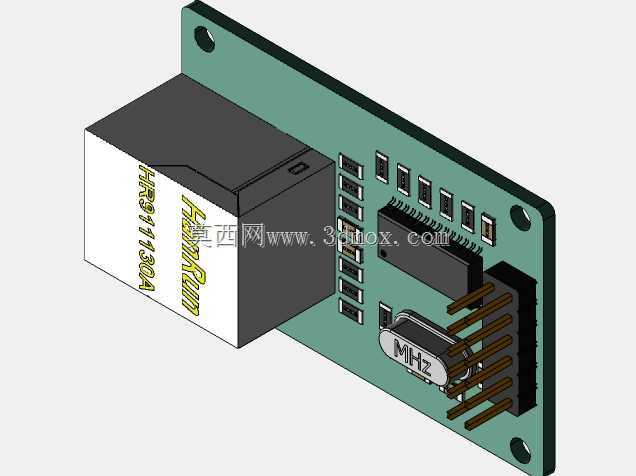

　　从结构设计的角度看，这块转接板采用标准FR-4玻纤PCB作为基材，板体边缘预留了三个直径一致的安装固定孔，孔位分布在板体的三个角点位置，安装孔中心到板边的距离符合常规小型电子模块的安装规范，既可以通过铜柱配合螺丝固定在设备内部的安装平面上，也能搭配排针直接插接到面包板或者开发板的排母上，两种安装方式都预留了足够的操作空间，不会出现固定螺丝与板上元器件干涉的问题。板上核心元器件的布局经过了走线优化，网络变压器HR91130A布置在板体的一侧边缘，自带RJ45接口的金属屏蔽外壳直接贴合板边，设备外壳只需要开出对应尺寸的网口开孔，就能让网线插头直接插接，不需要额外延长转接线，减少信号传输过程中的损耗。

　　板载的25MHz晶振布置在ENC28J60主控芯片的相邻位置，晶振下方的PCB区域做了铺地隔离处理，避免高频信号对网络信号走线产生干扰，晶振外围的匹配电容紧贴晶振引脚布置，保证时钟信号的稳定性，减少网络通信过程中的丢包概率。排针接口布置在板体的另一侧边缘，采用标准2.54mm间距的直插排针，引脚定义按照常规SPI通信顺序排列，从VCC、GND到MISO、MOSI、SCK、CS引脚依次排布，接线时可以直接对应主控板的SPI引脚顺序，不需要交叉跳线，降低现场接线的出错概率。板上的阻容元件全部采用0805封装的表贴器件，所有元件的焊接面都布置在PCB的同一侧，既方便SMT批量焊接加工，也能在后期维修时快速更换故障元件，元件之间的间距满足常规焊接工艺的最小间距要求，不会出现连锡、虚焊的工艺问题。

　　从安装边界尺寸来看，板体整体轮廓为矩形，网口部分突出板体的尺寸刚好匹配RJ45插头的插接深度，排针伸出板体的高度控制在常规直插排针的标准高度范围内，当板体通过排针插接在开发板上时，整体堆叠高度不会超过15mm，在空间紧凑的设备外壳内部也能顺利安装，不会和外壳内部的其他结构件产生空间干涉。PCB走线方面，网络差分走线做了等长处理，走线阻抗控制在100欧姆差分阻抗的标准范围内，从网络变压器到RJ45接口的走线长度尽可能缩短，减少信号反射，保证10Mbps带宽下的网络通信稳定性，电源走线的宽度按照最大500mA的载流能力设计，配合板上的电源滤波电容，能为芯片提供稳定的供电，避免电源波动导致的芯片工作异常。在实际选型使用时，工程师只需要根据设备内部的安装空间确认板体的固定孔位是否匹配，就可以直接将该模块集成到设备的电路系统中，不需要额外对模块结构进行二次修改，能大幅缩短嵌入式设备的网络功能开发周期，减少结构设计与电路设计的反复调整工作量。
