金属板制便携电缆卷筒结构设计

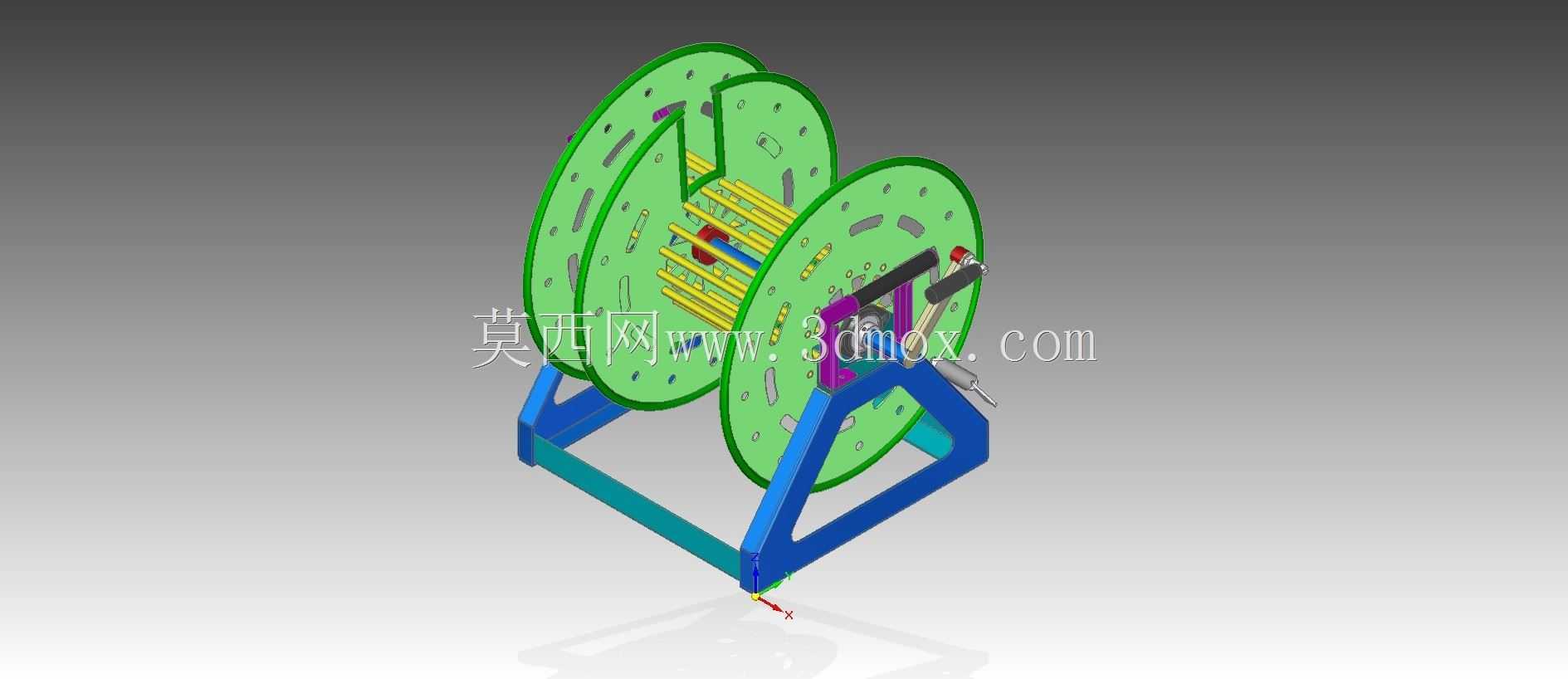

　　在电力施工、户外临时布线、车间设备线缆整理、影视剧组现场供电布线这类场景里，电缆卷筒是绕存、收放动力或信号线缆的核心辅具，传统铸造或厚板焊接的卷筒自重偏大，单人转场搬运时负荷较高，尤其在需要频繁移位的户外作业场景，过重的卷筒会大幅增加作业人员的体力消耗，甚至拖慢布线作业的整体进度。这款采用金属板加工成型的电缆卷筒，从结构设计阶段就瞄准了轻量化与易加工的核心需求，整体框架没有采用复杂的铸造成型件，所有支撑、轮盘结构都可通过常规钣金工艺完成下料、折弯、冲孔工序，不需要开模投入，小批量加工时的生产周期更短，加工成本也能得到有效控制。

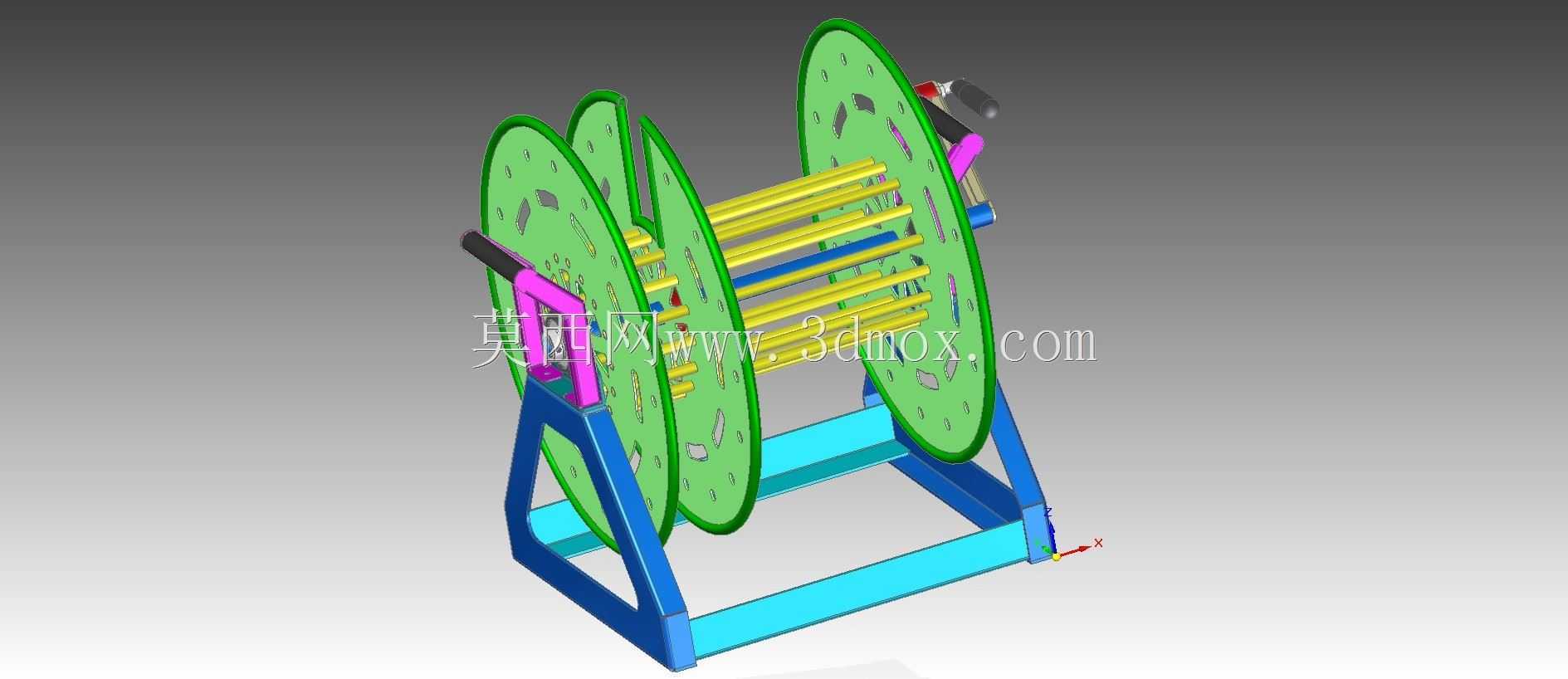

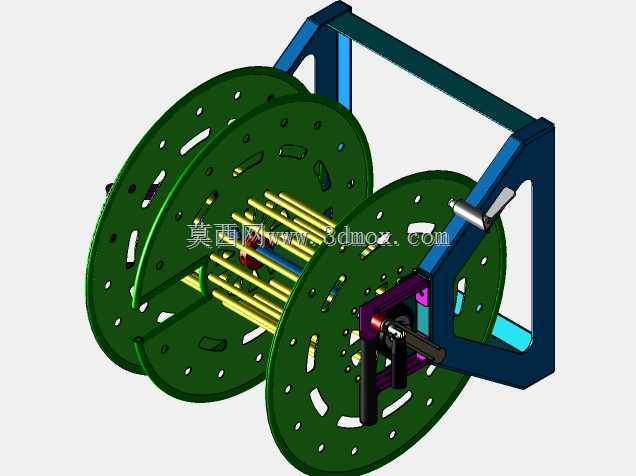

　　从功能特性来看，卷筒的双轮盘采用镂空式结构设计，并非整面实心板材，在保证轮盘结构刚度、避免线缆从轮缘侧滑脱出的前提下，尽可能切除了非受力区域的板材，既降低了整体自重，也能让作业人员直观观察到卷筒上剩余线缆的盘绕量，提前预判线缆收放进度。轮盘之间的绕线筒体采用多根平行金属条拼接而成，替代了传统的整面圆筒结构，一方面减少了筒体与线缆外皮的接触面积，降低收放线时的摩擦阻力，避免线缆外皮长期摩擦出现磨损，另一方面拼接式的筒体结构在装配时不需要复杂的卷圆焊接工序，通过螺栓或铆接即可完成与两侧轮盘的固定，后期如果某根支撑条出现变形损坏，单独拆卸更换即可，不需要整体报废筒体，维护成本更低。

　　底部的支撑支架采用折弯成型的金属框架结构，支架底部设置了横向的稳定支撑梁，卷筒整体放置在地面时，支撑梁与地面形成足够的接触跨度，即使线缆在拖拽过程中产生侧向拉力，支架也不会出现侧翻问题。支架与卷筒转轴的连接位置采用了低摩擦的转动副设计，收放线时卷筒转动顺畅，不会出现卡滞、异响问题，同时支架上集成了锁止结构，当线缆拉出到需要的长度后，可通过锁止件卡住轮盘的镂空孔位，固定卷筒的转动状态，避免线缆在拉力作用下自行回卷，作业过程中不需要额外安排人员固定卷筒位置。摇臂结构设置在卷筒的单侧，力臂长度经过优化，单人转动摇臂收线时的施力负荷处于合理区间，长时间收线作业也不会出现手臂过度酸胀的问题，摇臂的握持位置做了圆滑处理，没有尖锐的钣金棱角，避免操作时划伤手部。

　　从安装边界与尺寸适配角度来看，这款卷筒的整体宽度控制在单人可搬运的范围内，两侧轮盘的直径根据常规中小规格电缆的最小弯曲半径设计，盘绕线缆时不会因为弯曲半径过小导致线缆内部线芯出现折损，适配的线缆截面范围覆盖日常施工常用的动力电缆、信号控制电缆，绕线容量可满足大部分短距离临时布线的线缆长度需求。支架的底部支撑脚预留了固定孔位，如果需要将卷筒长期固定在某个工位使用，可通过膨胀螺栓将支架固定在地面或设备台面上，不需要额外加工安装转接件；如果是临时移动使用，直接放置在平整地面即可依靠自身结构保持稳定。整个卷筒的所有钣金件都采用常规厚度的金属板材加工，不需要特殊规格的原材料，加工时可通过激光切割、数控冲床完成板材下料，折弯工序采用常规折弯机即可完成，不需要专用的成型模具，对于小型钣金加工厂或者设备维护班组来说，完全可以自行根据三维模型调整尺寸参数，适配自身的线缆收纳需求。在结构细节上，所有钣金件的外露边缘都做了折边或倒钝处理，没有锋利的毛刺飞边，盘绕线缆或者搬运过程中不会割伤线缆外皮或者作业人员，轮盘上的镂空孔位同时兼顾了减重与搬运握持的功能，单人转移时可直接将手穿入镂空孔位抬起卷筒，不需要额外加装搬运把手，进一步简化了整体结构。转轴位置的设计考虑了长期转动的磨损问题，采用了可更换的轴套结构，长期使用出现转动间隙过大时，只需要更换轴套即可恢复转动精度，不需要更换整个支架或轮盘结构，整体的全生命周期维护成本更低。
