小型立式针脚式钮子电气开关结构

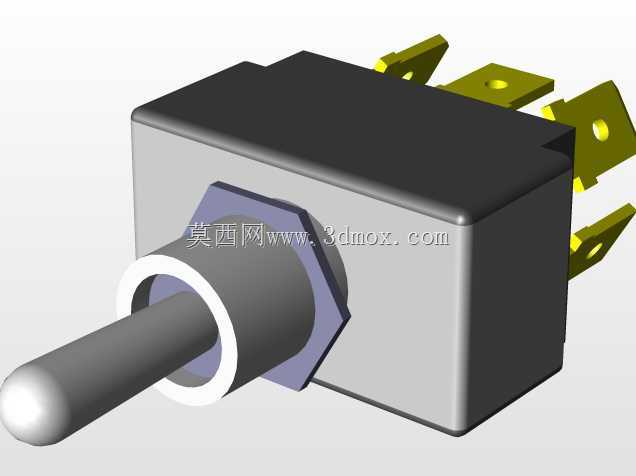

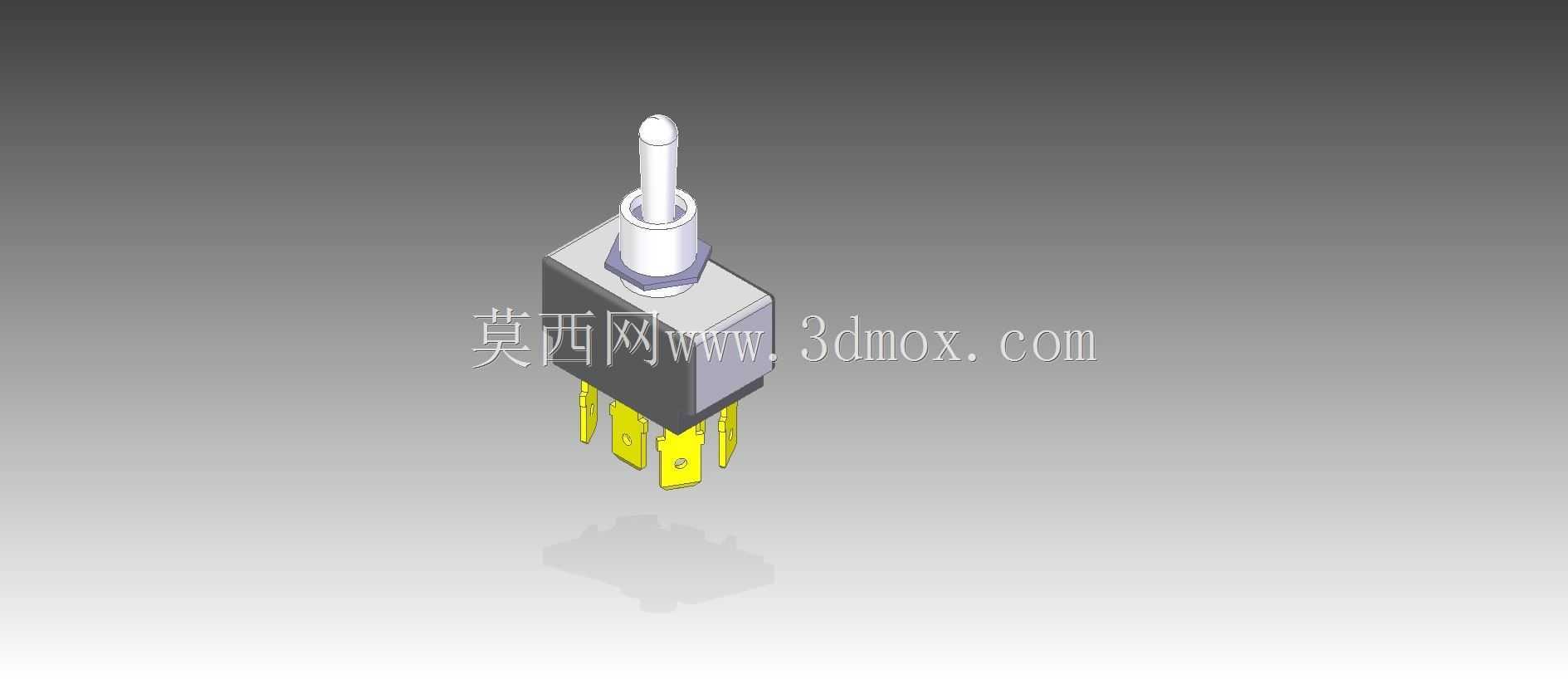

　　在低压控制回路的板载安装场景里，这类小型拨动式开关是很常见的通断执行元件，常被布置在工控板卡、小型测试治具、手持检测设备、民用小家电的控制端，承担单路或双路小电流回路的通断切换功能，相比贴片式按键开关，它的拨杆操作行程清晰，档位反馈明确，操作人员无需目视就能通过触感判断开关所处状态，在需要盲操作的便携设备、现场调试治具上适配性很强。从结构设计来看，这款开关采用立式安装布局，金属拨杆从主体上部伸出，拨杆根部做了阶梯式密封限位结构，既可以限制拨杆的摆动角度，避免超程掰动损坏内部触点结构，也能在一定程度上阻挡日常使用中的粉尘、溅液顺着拨杆缝隙进入开关腔体，提升常规工况下的使用寿命。开关主体采用方形塑壳基座，基座下部伸出直插式针脚，

　　针脚做了镀锡处理，适配常规PCB板的通孔焊接工艺，针脚间距符合通用板载接插件的排布规范，设计人员在做PCB Layout时可以直接套用标准通孔封装，无需额外调整焊盘间距，能减少布线阶段的重复工作量。塑壳基座的尺寸控制十分紧凑，安装时仅需要在PCB板上预留对应方形轮廓的避让空间，拨杆伸出基座的高度经过优化，既不会因为拨杆过短导致操作时抠动费力，也不会因为伸出过长在设备组装时和外壳结构产生干涉，针对不同厚度的设备面板，还可以搭配配套的固定螺母，将开关从面板外侧锁紧固定，实现面板前置操作的安装需求。内部触点结构采用摆臂式接触设计，拨杆摆动时带动内部绝缘摆块动作，推动动触点与对应侧的静触点压合导通，触点接触面选用导电性能稳定的铜基镀银材质，

　　能有效降低接触电阻，避免小信号回路导通时出现压降过大、信号衰减的问题，同时触点的压合弹力经过调校，在长期反复拨动后依然能保持足够的接触压力，减少接触不良、回路时通时断的故障概率。在实际选型应用中，这类开关多用于电流不超过5A的交流或直流控制回路，不能直接作为大电流负载的分断元件使用，通常是接在控制回路中驱动继电器、接触器的线圈侧，通过小电流控制大电流负载的通断，设计选型时需要根据实际回路的电压、电流参数匹配对应触点容量的型号，避免过载使用导致触点烧蚀粘连。安装焊接过程中，需要注意焊接温度与焊接时长的控制，波峰焊或手工烙铁焊接时，高温接触针脚的时间不能过长，否则热量顺着针脚传导到开关内部的塑壳基座与绝缘构件，容易导致塑壳受热变形、

　　内部绝缘件移位，进而出现拨杆卡滞、触点无法正常切换的问题。在结构建模阶段，需要重点还原拨杆的摆动角度范围、针脚的位置度公差、基座的安装定位尺寸，这些参数直接影响后续PCB设计、外壳开孔的匹配精度，如果建模时尺寸偏差过大，很容易出现组装时开关装不到位、拨杆被外壳卡住无法动作、针脚与焊盘对不上无法焊接的问题。另外开关上部的拨杆防滑纹理、基座的分型线、针脚的倒角细节也需要准确还原，这些细节虽然不影响核心功能，但在做整机装配干涉检查、产品渲染展示时，能更真实地反映零件的实际状态，帮助设计人员提前发现装配过程中可能存在的结构冲突。这类开关的固定方式除了PCB直插焊接之外，部分面板安装场景还会在基座上部加工外螺纹，搭配六角螺母与防水垫圈实现面板固定，建模时可以根据实际安装需求预留对应的螺纹结构，方便不同场景下的结构适配。在日常设备维护中，这类开关属于易损耗材，长期频繁拨动后会出现触点氧化、拨杆松动的问题，建模时保留完整的结构拆分特征，也能方便后续做维修替换时的备件选型核对，不需要反复拆解实物测量尺寸。
