小型钮子式拨动开关结构设计

　　在低压控制回路的设计选型中，这类小型钮子式拨动开关是极为常见的手动控制元件，常被集成在小型机电设备的操作面板、测试治具的控制盒、手持操控终端、小型电源分配模块的面板上，用来完成小功率回路的通断切换、信号通路的选通、设备工作模式的手动切换等操作，相比薄膜按键、触摸开关，这类机械结构的拨动开关有着明确的操作档位反馈，在存在油污、轻微粉尘的工业现场环境下，可靠性表现更稳定，不会因为面板表面的污渍、凝露出现误触发的问题。

　　从实际使用场景来看，这类开关的额定通断能力适配6A、125VAC的交流回路，足够覆盖绝大多数小型设备的控制回路负载，比如小型仪器的电源通断、电磁阀的手动控制切换、指示灯回路的开关、测试工装的信号选通，都可以直接选用这类开关，不需要额外加装中间继电器扩容，能有效简化控制回路的布线结构，减少面板上的元件占用空间。

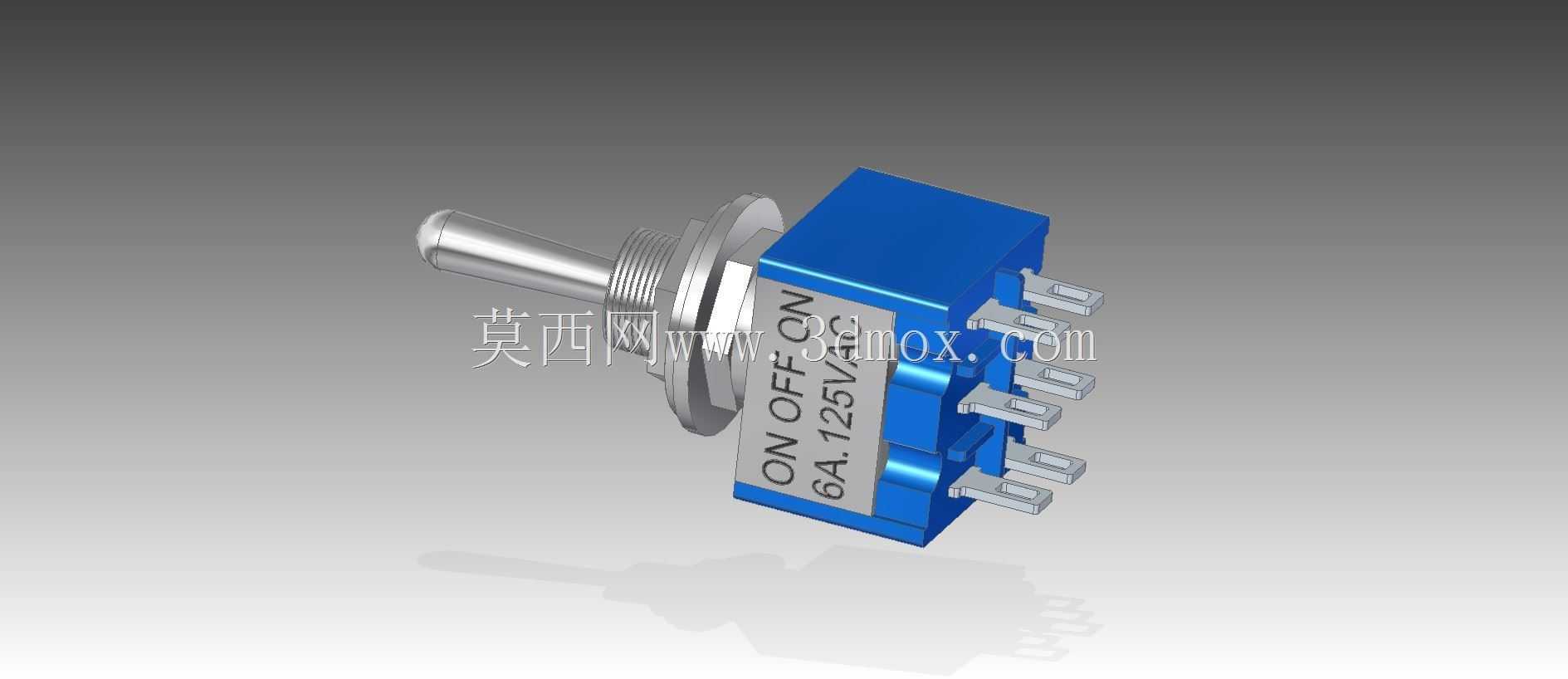

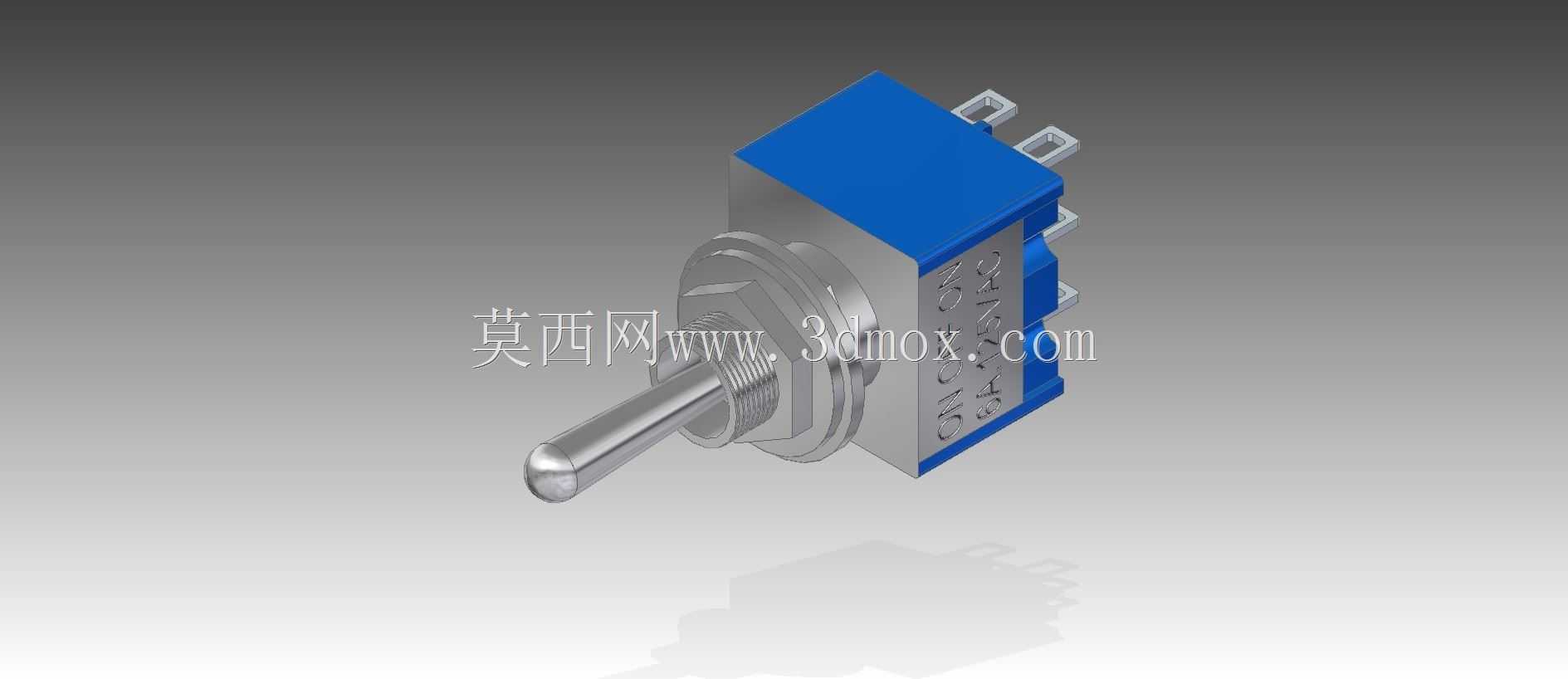

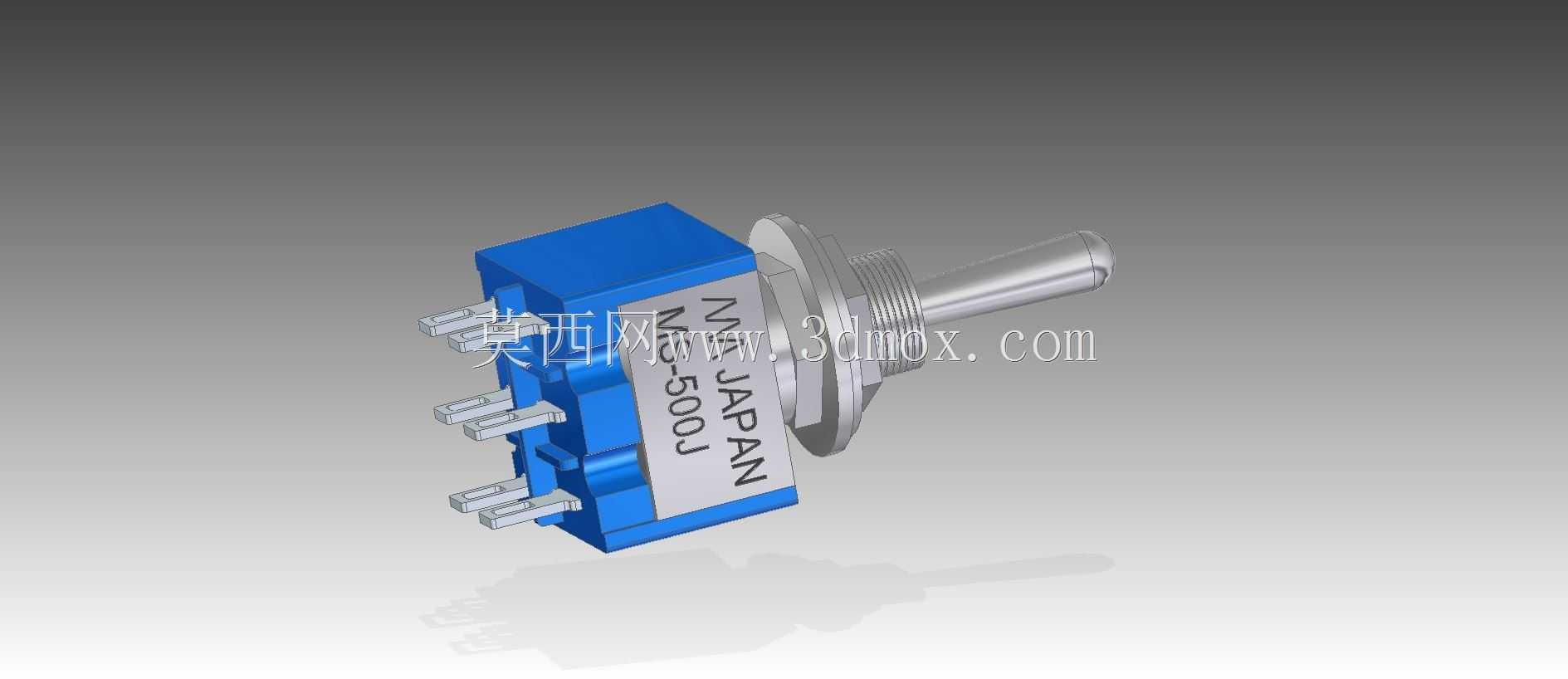

　　在结构设计层面，这款开关采用了金属安装螺纹套加绝缘基座的组合结构，外露的操作拨杆采用金属材质，表面做了圆滑的球面收尾处理，操作人员拨动的时候不会有尖锐的棱角硌手，拨杆的摆动行程设计在合理区间，档位切换的时候有清晰的咔嗒触感反馈，不需要额外观察指示灯就能确认开关是否切换到位，适合在光线不佳的设备检修场景下盲操作。基座部分采用高强度绝缘工程塑料制作，内部的导电接触件采用铜合金镀银处理，既能保证接触电阻足够小，避免长期通电出现接触件发热的问题，也能提升接触件的抗氧化能力，延长开关的实际使用寿命。开关的引脚采用直插式焊片结构，既可以直接焊接在PCB板上做板载安装，也可以配合接线端子做导线压接安装，适配不同的装配工艺需求。

　　从安装边界的尺寸设计来看，开关的安装固定采用标准的螺纹轴套结构，配套的六角螺母和防松垫片可以将开关牢牢固定在面板开孔上，适配的面板开孔尺寸是行业通用的标准规格，不需要单独定制开孔模具，不管是新设备设计做面板开孔，还是旧设备的开关替换维修，都能直接适配，不需要额外修改面板结构。开关本体在面板后方的占用深度做了紧凑化设计，即使是内部空间局促的小型手持设备、薄型控制盒，也能顺利完成装配，不会出现开关尾部和内部PCB、线束干涉的问题。引脚的间距按照安规要求做了足够的电气间隙设计，在额定电压下不会出现引脚间拉弧、爬电的问题，满足低压电器的安全使用要求。

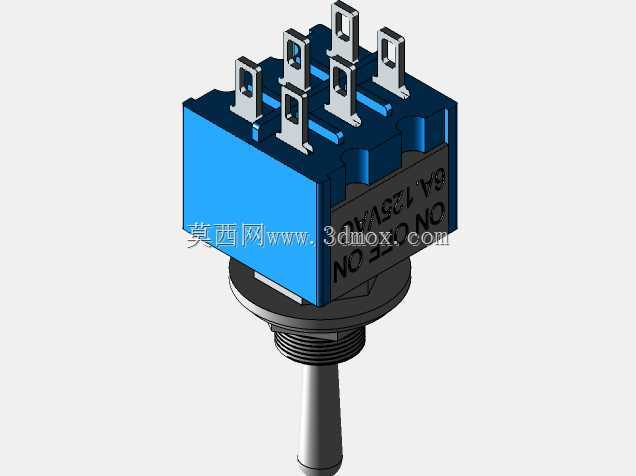

　　在建模细节的处理上，模型完整还原了开关的所有装配特征，包括螺纹套上的安装螺纹细节、拨杆和基座之间的密封台阶、引脚的倒角和焊片结构、基座上的参数标识刻印位置，不管是用来做设备面板的装配干涉检查，还是做产品宣传的渲染配图，或者是教学演示用的电气元件结构拆解，都能直接使用。模型的装配关系完全按照实物的装配逻辑搭建，拨杆的摆动行程和实际产品的活动范围一致，在做运动仿真的时候可以真实模拟开关的拨动操作过程，不会出现结构干涉、行程超差的问题。对于结构设计人员来说，在做设备面板布局的时候直接调用这个模型，就能准确预留开关的安装空间、操作空间，避免后期装配的时候出现拨杆操作被周边元件干涉、安装螺母没有锁紧空间的问题；对于电气选型人员来说，通过模型可以直观确认开关的安装方式、引脚位置，提前规划PCB的焊盘位置或者线束的走线方向，减少样机试制阶段的改模次数。
