搭扣式抽屉锁扣三维结构设计

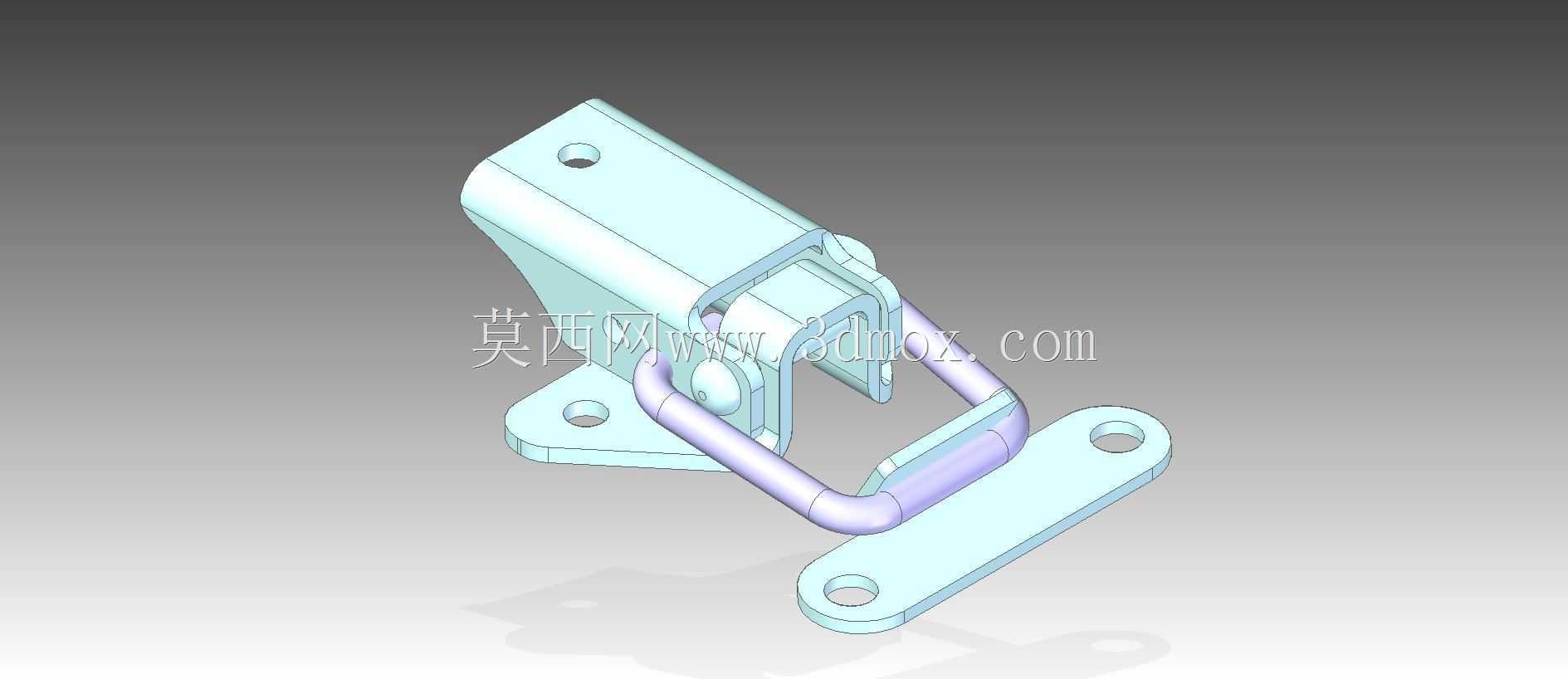

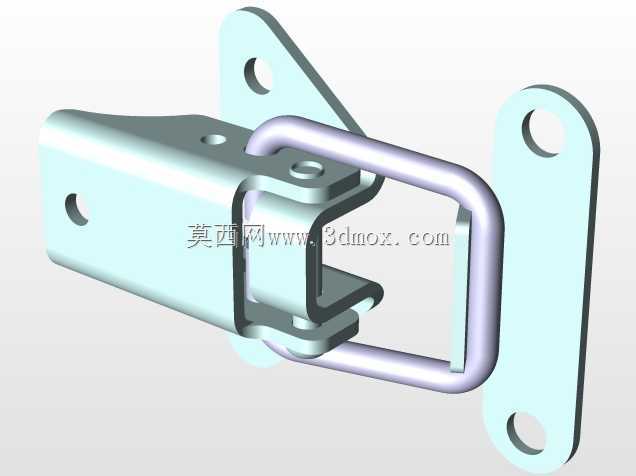

　　日常做设备柜体、工具箱、工业抽屉的结构配套时，这类搭扣式锁扣是选型频率很高的一类五金件，不同于传统弹子抽屉锁需要在面板开孔装锁芯、配套锁杆传动的复杂结构，这种搭扣式锁的安装逻辑更直接，锁闭可靠性也更适配有一定振动的工业使用场景。先从实际安装边界说起，这套锁件分为两个独立安装基座，带锁钩翻转结构的主体基座，靠两个沉头孔固定在抽屉或者箱门的活动侧，配套的U型环扣基座，靠两个安装孔固定在柜体的固定框边，两个基座的安装面共面设计，安装时只需要保证两个基座的对位精度，让U型环扣翻转卡入主体锁钩时，锁舌能顺利扣住环扣的横杆即可，不需要额外加工复杂的避让槽，对安装面的厚度适配范围很宽，从1mm的薄钢板柜体到20mm的实木抽屉侧板都能适配，只需要根据安装板厚选择对应长度的安装螺丝就行。

　　从功能特性上看，这种锁扣的锁闭逻辑是过中心锁紧结构，当U型环扣翻转向下扣入锁钩，按压锁体的扳扣到锁定位时，结构会越过受力死点，产生持续的预紧拉力，把活动的抽屉面板和固定柜体紧紧拉合，不会因为设备运行的振动、运输过程的颠簸出现松脱跳开的情况，相比磁吸式的柜门吸，它的锁闭拉力要大得多，单扣的额定锁紧力能到800N以上，完全能满足工具柜、设备检修门、重型抽屉的锁闭需求，哪怕抽屉里放置较重的工装、零件，在设备移动或者抽屉受外力拉扯时，也不会意外滑出造成安全隐患。锁体的扳扣边缘做了圆弧过渡，操作时不需要额外工具，徒手就能完成开合，扳扣的按压行程做了限位设计，不会因为按压力度过大造成结构过翻转损坏，U型环扣的铰接位置做了间隙配合，长期反复开合也不会出现卡滞，环扣本身采用冷弯成型工艺，折弯处没有应力集中缺口，抗拉扯强度足够。

　　设计思路上，这套结构做了几处很贴合实际使用的细节优化：主体基座的安装孔做了长圆孔微调设计，安装时如果两个基座的对位有1-2mm的误差，可以顺着长圆孔调整基座位置，不需要重新打孔，降低了现场安装的精度要求；锁钩的扣合面做了防滑齿纹，扣合后U型环扣不会在锁钩里左右窜动，避免长期使用出现磨损松旷；所有的棱角位置都做了R1以上的圆角处理，安装和操作时不会划手，也不会刮蹭到抽屉里放置的线缆、零件表面；铰接位置的销轴采用铆接固定，不会因为长期开合出现销轴脱出的问题，整体结构没有易损的小弹簧、弹片零件，使用寿命比普通弹簧锁扣更长。

　　从应用场景来说，这类锁扣不只是用在普通办公抽屉上，工业场景里的机床配电箱门、移动工具车抽屉、仓储物流周转箱、试验设备的检修舱门、户外设备的防雨箱盖，都能看到这类结构的应用，它不需要在面板正面开大面积的锁芯孔，能保证柜体面板的整体性，防护等级也更容易做高，配合密封胶条使用时，能达到IP54以上的防护效果，适合有防尘、防溅要求的使用场景。做三维建模的时候，要特别注意两个基座的安装位相对尺寸，锁闭状态下两个基座的贴合面间隙要控制在0.5mm以内，才能保证预紧力足够，同时要预留出扳扣翻转的操作空间，不能让扳扣在开合时碰到柜体的加强筋或者其他相邻结构，U型环扣的转动角度要做运动仿真验证，确保开合过程中不会和主体基座发生干涉，安装孔的沉头深度要匹配常用的十字沉头螺丝尺寸，避免螺丝头突出基座表面影响安装贴合。
