DIY翘板式按钮开关三维结构设计

　　这款翘板式DIY按钮开关，是面向低压电气控制场景开发的小型控制元件，日常在小型DIY电控装置、桌面实验设备、自制小型机电装置、低压配电支路控制中都能见到它的应用场景，核心作用是通过手动按压动作实现控制回路的通断切换，为操作者提供直观的回路状态操控接口。从实际使用的角度看，这类开关的额定负载通常适配小功率控制回路，多用于信号回路、小功率负载的直接通断，不适合大电流主回路的直接分合，选型时需要匹配回路的额定电压与电流参数，避免过载导致触点烧蚀。

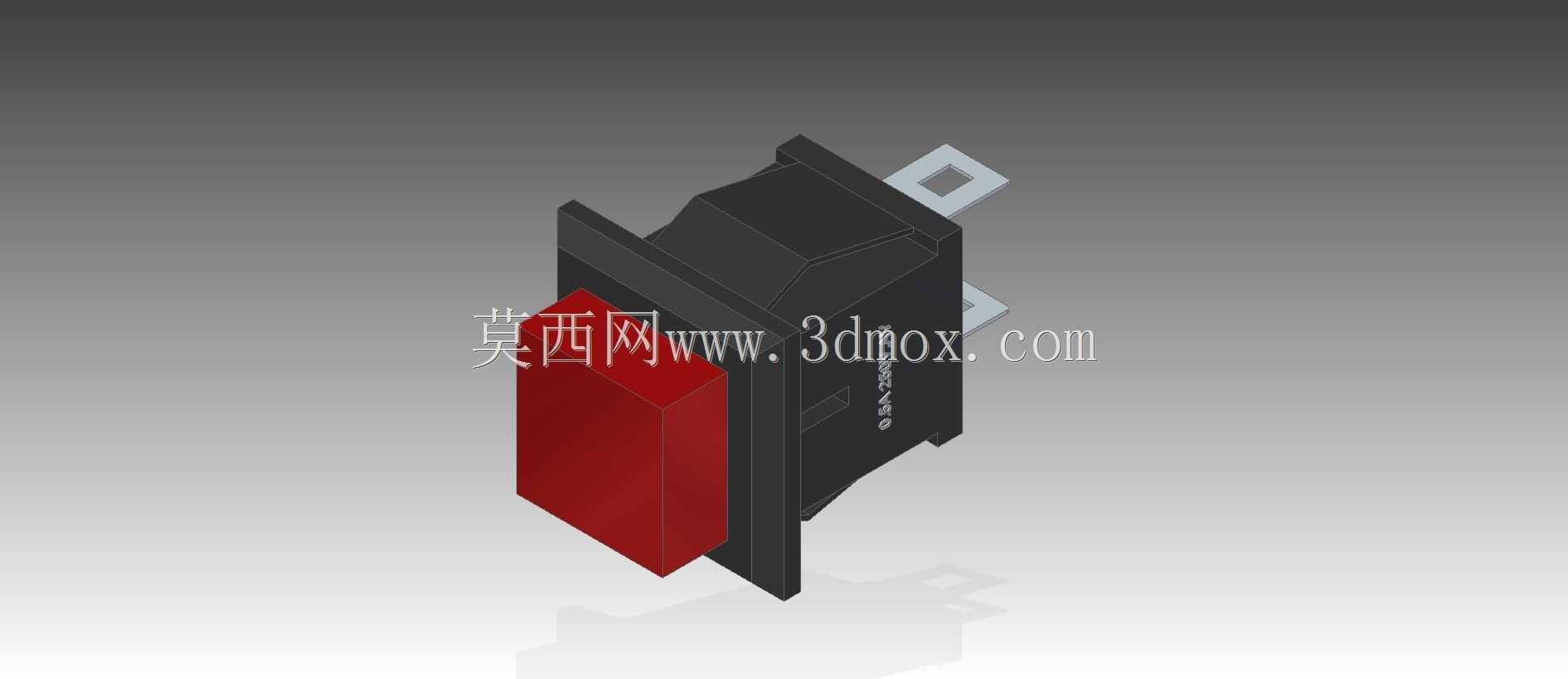

　　从结构设计思路来看，这款开关采用卡扣式安装结构，主体外壳为绝缘阻燃材质，将内部导电触点、弹性复位结构完全包裹在壳体内部，仅露出操作翘板与后端接线端子，既保证操作时的电气绝缘安全，也能通过壳体的卡扣结构快速完成面板安装，不需要额外的紧固件固定，适配DIY场景下快速装配的需求。操作部分采用红色翘板按键，按键表面做了微凸的弧度处理，按压时的受力点更贴合指腹触感，操作行程控制在合理区间，按压到位时有清晰的触感反馈，能让操作者明确感知通断动作的完成，避免虚按导致的回路接触不良。

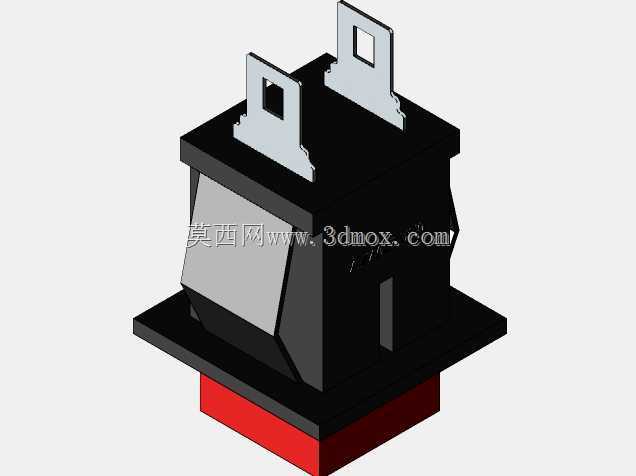

　　安装边界方面，这款开关的壳体带有定位卡耳，适配标准的方形面板开孔，安装时只需要将开关从面板正面推入开孔，卡耳会自动卡在面板背面完成固定，不需要从背面拧装固定螺母，非常适合薄板类面板、3D打印自制外壳的安装场景。后端的接线端子采用插片式结构，适配标准规格的冷压插簧端子，接线时不需要螺丝紧固，直接将压好导线的插簧插入端子即可完成接线，既提升了装配效率，也能保证接线的接触可靠性，避免螺丝压接不牢导致的接线松动问题。

　　内部结构设计上，开关采用翘板带动触点滑动的通断结构，内部设置有弹性定位件，在翘板按压到两个极限位置时，弹性件会提供定位保持力，让开关稳定保持在通或断的状态，不会因为设备振动出现自行跳变的情况。触点部分采用导电性能优异的合金材质，表面做了防氧化处理，长期使用也不会因为触点氧化导致接触电阻增大，保证小信号回路的导通稳定性。壳体的拼接缝隙做了错位挡边设计，能阻挡日常使用中的灰尘、少量溅水进入开关内部，提升DIY设备在非严苛环境下的使用可靠性，不需要额外做密封防护结构就能满足日常桌面实验、小型自制装置的使用要求。

　　在三维建模过程中，需要重点关注卡扣的变形量设计，卡耳的倾斜角度与悬臂厚度要匹配常用面板的厚度范围，保证推入安装时卡耳能顺利弹性变形，安装到位后能回弹卡紧面板，不会出现松脱或者安装卡滞的问题。翘板与壳体的配合间隙需要控制在合理范围，既要保证翘板按压动作顺畅无卡滞，也要避免间隙过大导致灰尘容易进入内部，同时要预留翘板动作的摆动空间，避免动作时翘板与壳体发生干涉。接线插片的位置尺寸要严格匹配通用插簧的规格，保证插簧接入后接触紧密，不会出现插接过松或者无法插入的问题。

　　这类开关在实际DIY项目中，除了基础的回路通断控制，也可以通过搭配不同颜色的按键帽实现不同功能的区分，比如红色对应电源切断、绿色对应设备启动，在自制的小型控制柜、桌面数控装置、DIY音频设备、小型模型动力控制装置中都能灵活应用。因为其安装方式简单、接线便捷，非常适合非专业电气装配的DIY爱好者使用，不需要专业的电气装配工具就能完成安装接线，同时结构可靠性足够满足非工业连续运行场景的使用需求。建模时还要注意操作翘板的摆动角度限位，内部要设置对应的限位结构，避免翘板按压超程导致内部弹性件或者触点结构损坏，保证开关的操作寿命符合日常使用的要求。
