直角转向传动齿轮箱结构设计方案

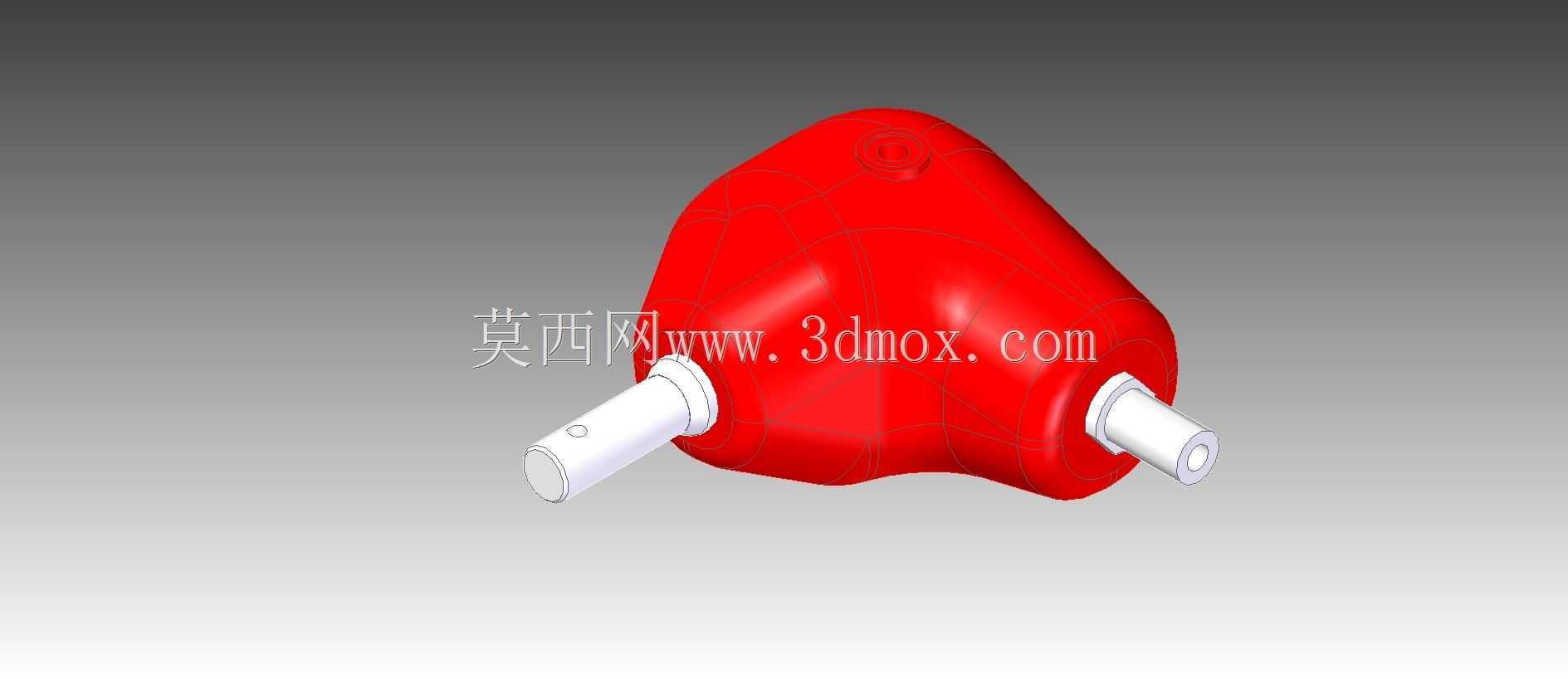

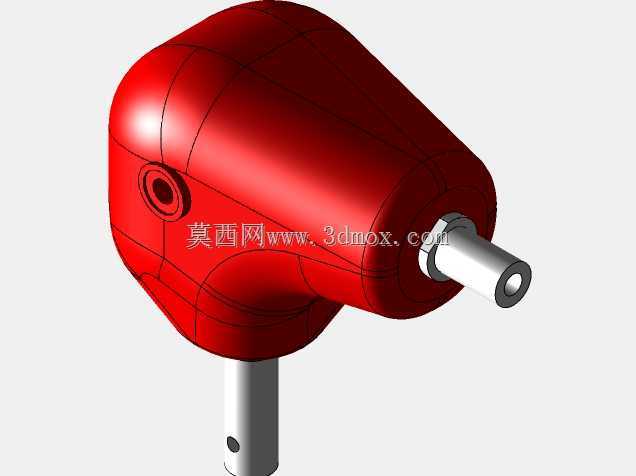

　　在轻工输送、小型自动化设备、农用辅机这类需要改变动力输出方向的场景里，直角齿轮箱是非常常见的传动部件，它不需要额外布置复杂的换向轮系，就能在有限的安装空间里完成两垂直相交轴之间的动力传递，很多时候设备整体布局的紧凑度，就靠这类换向齿轮箱来实现。做这个齿轮箱的结构设计时，首先要考虑的是安装边界的适配性，箱体采用近似三角形的圆润壳体结构，两个输出轴呈90度垂直布置，轴伸端的长度控制在满足联轴器、带轮安装的最小尺寸，避免轴伸过长带来的悬臂弯矩过大问题，同时壳体的三个弧面过渡没有尖锐棱角，既可以降低铸造时的应力集中，也能在设备内部安装时避免和周边管线、结构件发生干涉。从功能特性上看，这类直角齿轮箱内部采用锥齿轮啮合传动，

　　相比蜗轮蜗杆结构传动效率更高，不会出现长时间运行后蜗轮磨损过快的问题，适合中低载荷、连续运行的传动场景，输入轴和输出轴的轴径保持一致，能适配同规格的轴承、密封件，减少备件的种类，方便后期维护更换。设计思路上没有追求过高的传动比，而是优先保证运行的平稳性，壳体内部预留了足够的储油空间，齿轮啮合面可以通过飞溅润滑得到充分润滑，不需要额外加装强制润滑管路，简化了整体结构，轴伸处采用接触式密封结构，能防止箱体内的润滑油渗漏，同时阻挡外部的粉尘、碎屑进入箱体内部，适配车间、户外等多尘的运行环境。实际选型使用时，要注意安装面的平面度要求，箱体的安装基准面做了平整加工，固定时需要保证连接螺栓的预紧力均匀，避免箱体受力变形导致内部齿轮啮合间隙异常，

　　两个轴伸的连接部件要做动平衡校正，尤其是带轮、链轮这类旋转件，不平衡量过大会带来额外的径向载荷，缩短轴承和齿轮的使用寿命。在布局设计时，这个齿轮箱的壳体最大外轮廓尺寸控制得比较紧凑，垂直方向的高度不会占用过多的安装空间，两个轴的中心距经过优化，既保证锥齿轮有足够的啮合重合度，也不会让箱体体积过大，壳体上的加强筋沿着齿轮受力的方向布置，在不增加过多壁厚的前提下提升箱体的刚性，避免满载荷运行时箱体出现形变导致齿轮啮合异响。很多小型设备的动力布置受限于整体框架尺寸，电机只能沿着水平或者垂直方向布置，这时候就需要这类直角齿轮箱来完成动力方向的转换，比如小型输送带的转角驱动、农用机械的侧置动力输出、小型包装设备的工位传动，

　　都能看到这类齿轮箱的应用，它不需要复杂的安装支架，直接通过箱体上的安装孔就能固定在设备框架上，安装拆卸都很方便。设计时还考虑了不同工况的适配性，壳体的壁厚满足常规载荷下的强度要求，轴承选用深沟球轴承，能同时承受径向力和少量的轴向力，刚好适配锥齿轮传动时产生的轴向分力，不需要额外加装推力轴承，进一步压缩了箱体的轴向尺寸。在实际装配过程中，锥齿轮的啮合间隙可以通过轴端的调整垫片来调节，不需要对箱体进行二次加工，装配工艺性更好，能有效降低生产装配的难度，适合批量生产加工。日常维护时只需要定期检查箱体内的润滑油油位，更换符合标号的齿轮油，就能保证齿轮箱长期稳定运行，不需要频繁拆解维护。
