木质模块化数据中心浸入式冷却装置

　　在高密度算力部署场景下，传统风冷方案的散热瓶颈愈发凸显，单机柜功率密度突破15kW后，冷量输送损耗、局部热点、风机能耗等问题会直接拉低PUE指标，而浸入式液冷凭借冷却液直接接触发热元件的换热路径，能将换热效率提升一个量级，这套木质结构的OCP浸入式冷却单元，正是针对中小规模边缘数据中心、模块化算力节点的快速部署需求设计的。

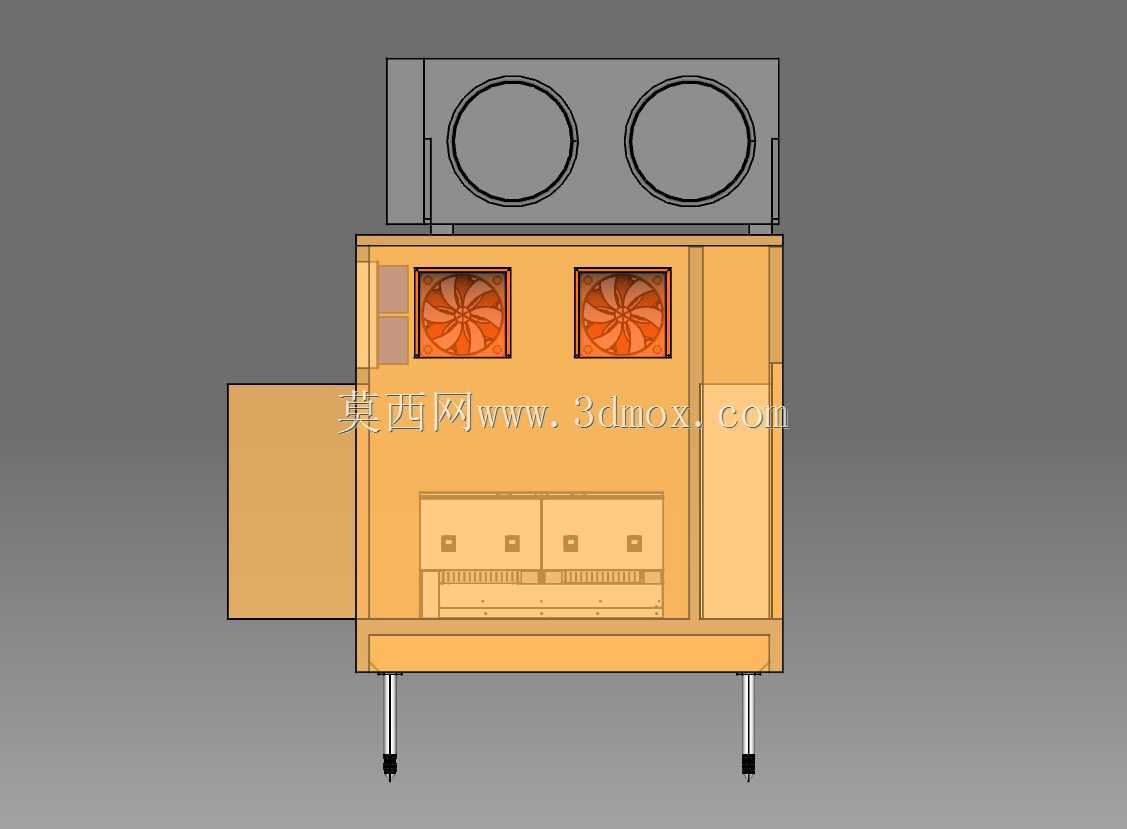

　　从结构布局来看，整个单元采用立方体舱体设计，主体围护结构采用工程化处理的木质复合板材，相比传统金属焊接舱体，木质材料的加工门槛更低，现场裁切改型的适配性更强，同时具备更低的冷量传导损耗，能减少舱体与外界环境的不必要热交换。舱体底部预留了统一高度的支撑支脚，支脚间距匹配标准数据中心架空地板的龙骨排布，安装时不需要额外做地面找平改造，支脚底部自带防滑减震垫，能抵消冷却液循环泵运行带来的微幅振动，避免振动传递到下层楼板影响其他精密设备。

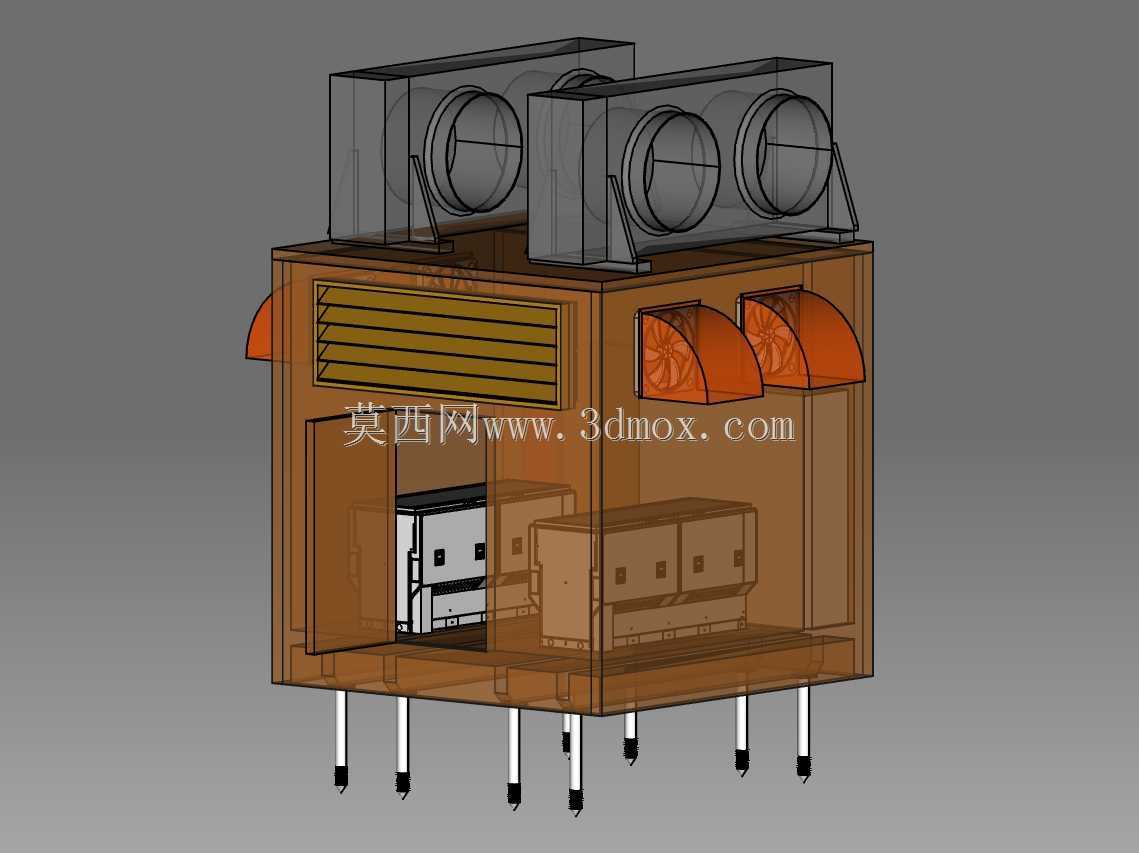

　　舱体内部的容纳空间完全匹配OCP标准服务器机架的安装尺寸，可容纳2组标准Submer smartpods XL算力模块，单路配电承载能力达到100kW，完全满足高密度GPU算力节点的供电需求。舱体侧壁预留了透明观察窗与密封检修门，日常巡检时不需要开启舱盖就能直接观察内部冷却液液位、服务器运行状态，检修门采用多层密封胶条结构，关闭后能完全隔绝冷却液挥发，同时避免外界粉尘进入舱内污染冷却液。舱体内部集成了早期烟雾探测管路，探测探头布置在舱体顶部的气腔位置，一旦出现线缆过热、绝缘层分解的异常情况，能在烟雾扩散前触发告警，比传统机房烟雾探测的响应速度快3倍以上。

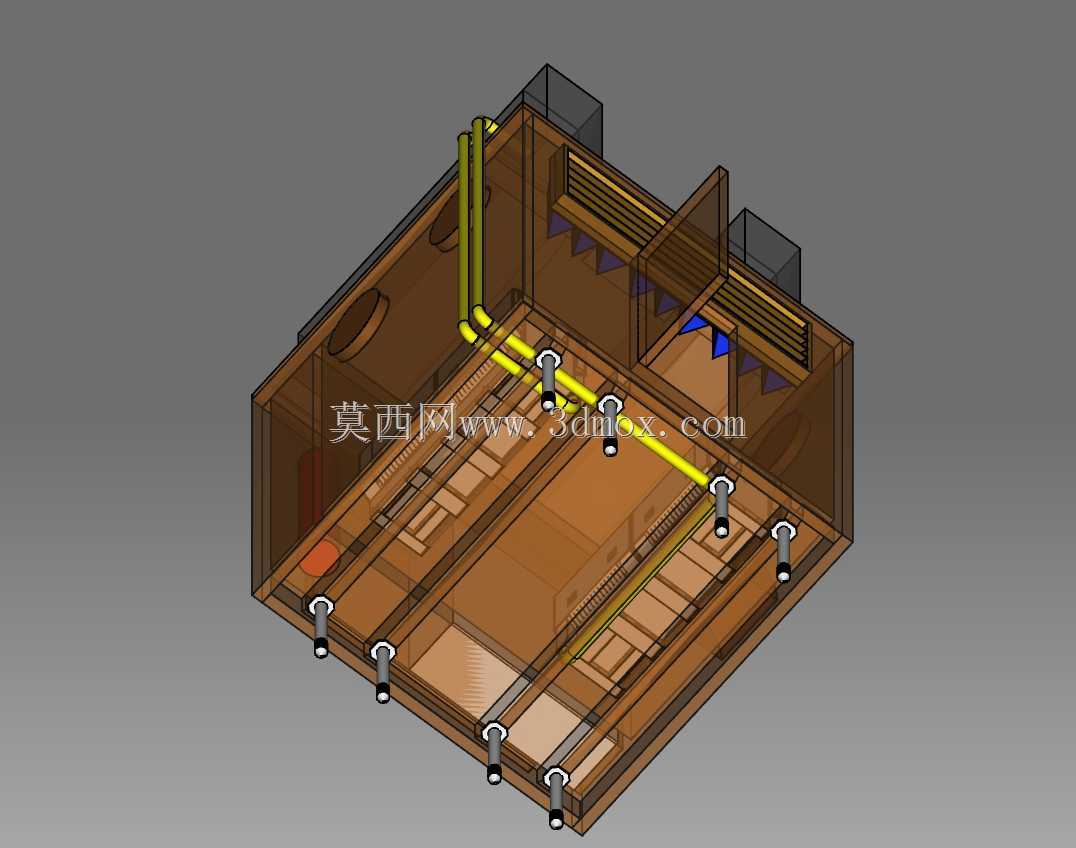

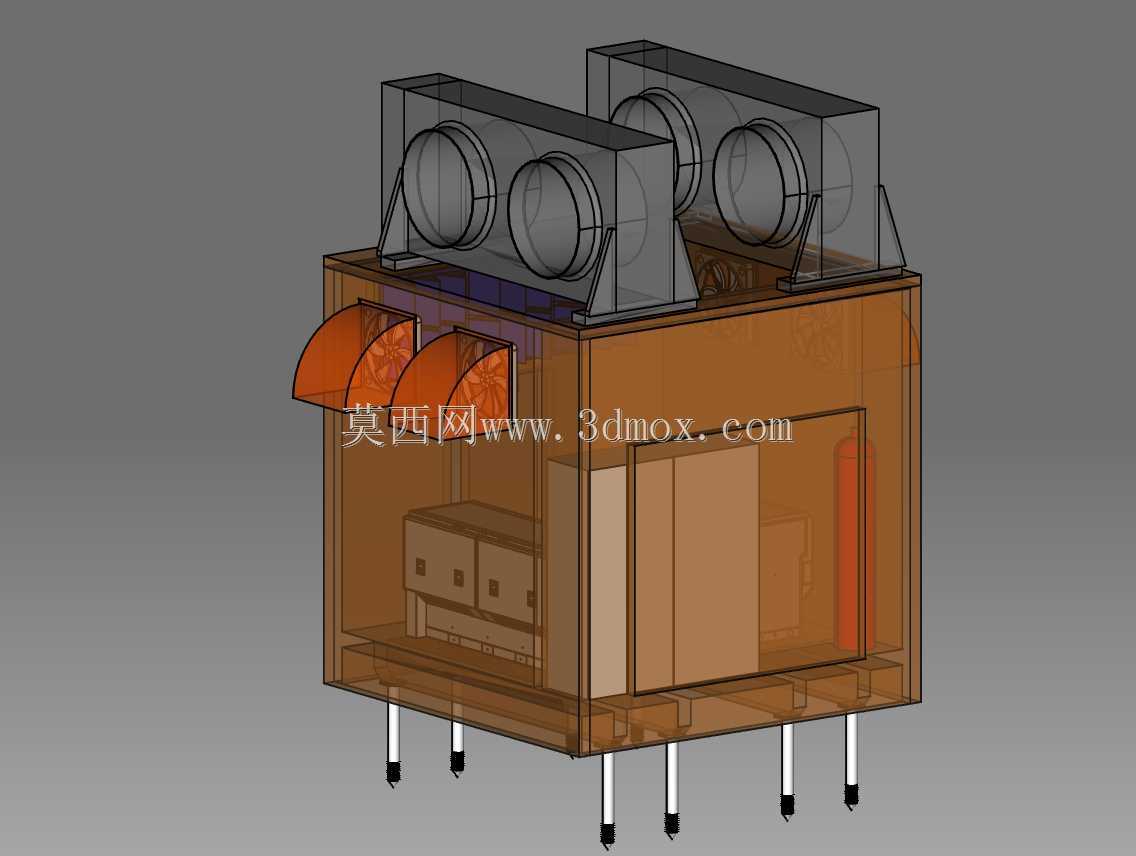

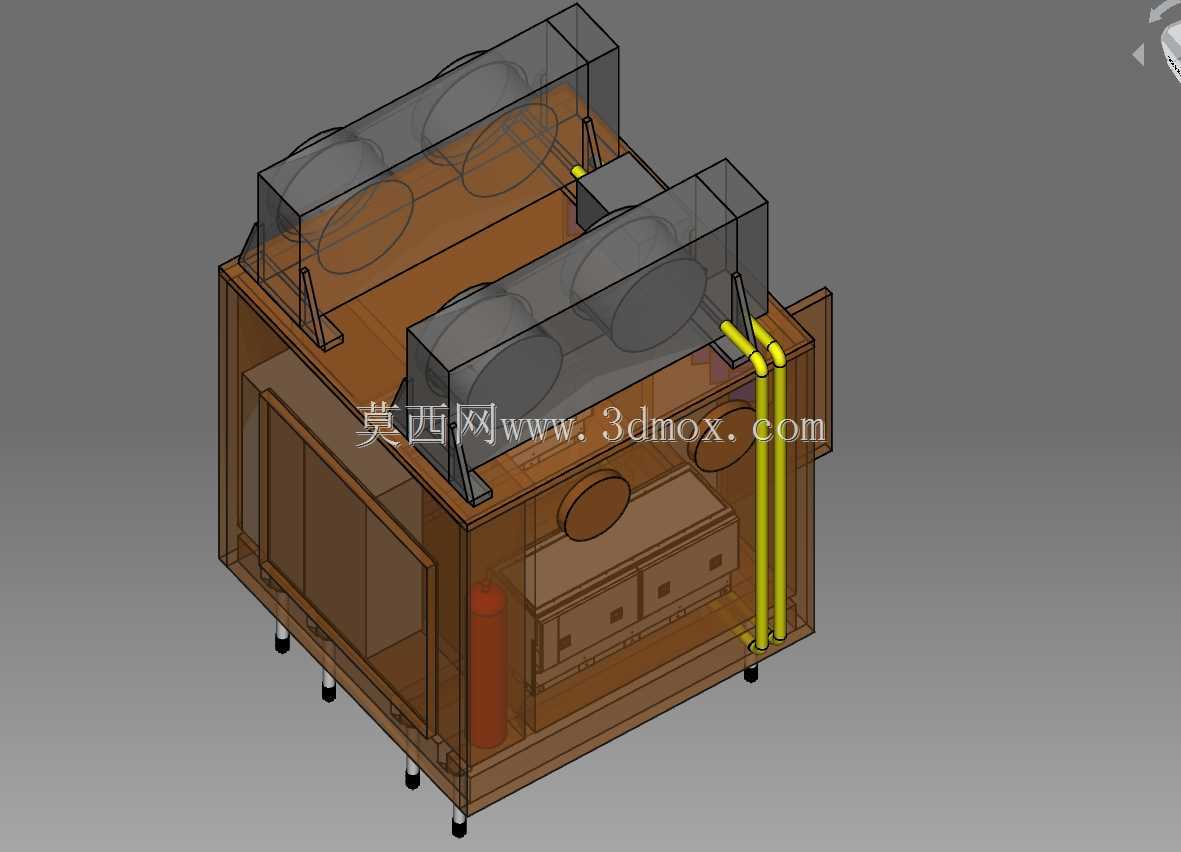

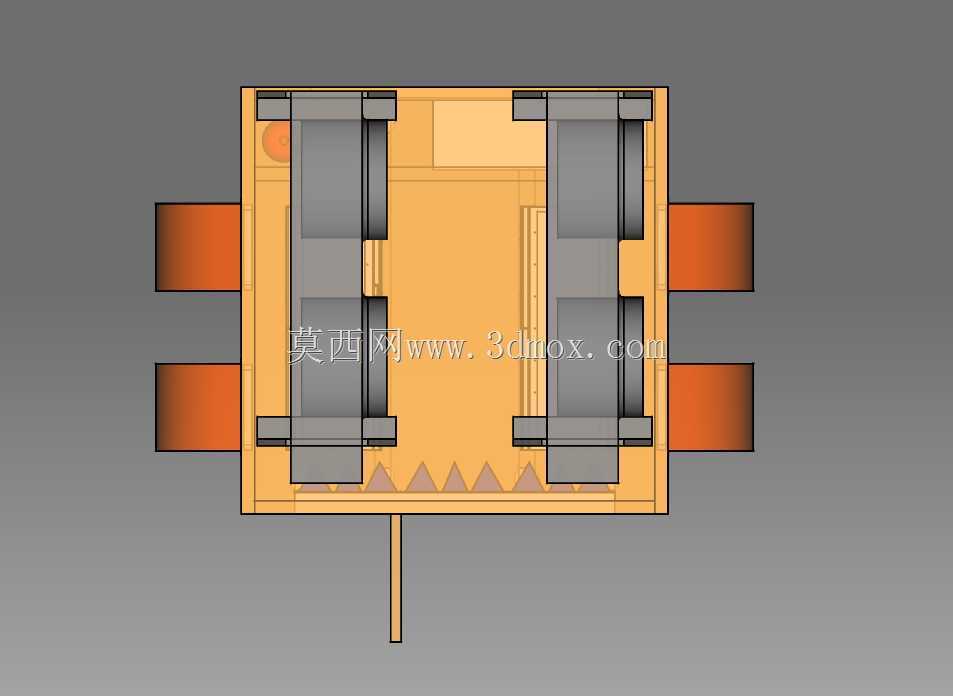

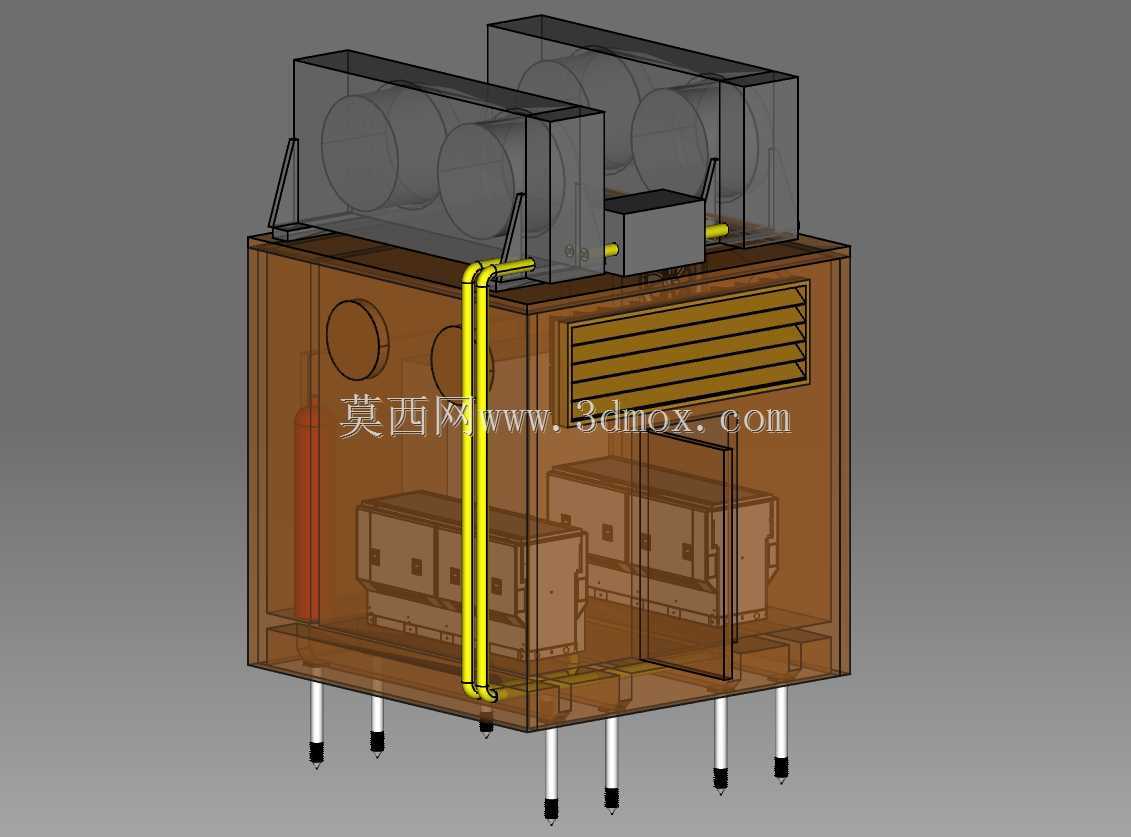

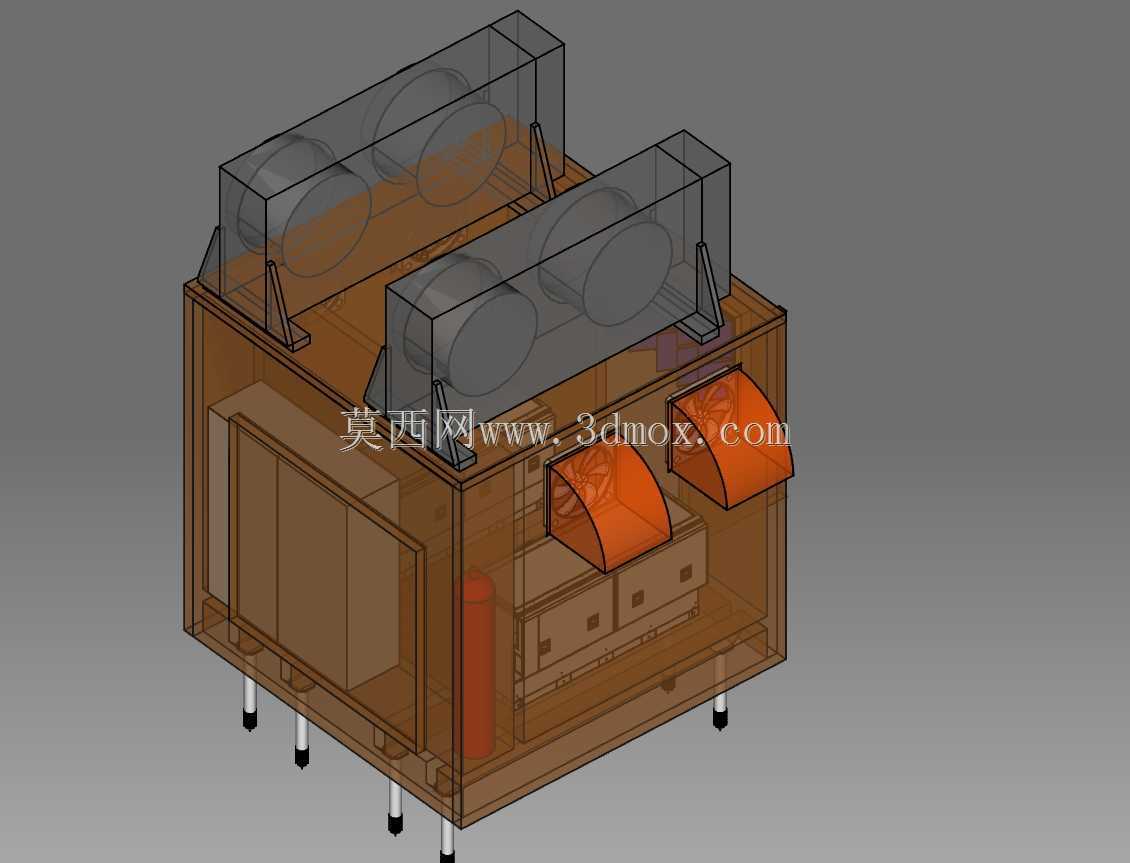

　　冷却循环的核心换热单元采用顶置安装方案，两套Siemens配套的Kelvion干式冷却器布置在舱体顶部，不需要额外占用机房地面空间，相比侧装或者落地安装的换热单元，能节省至少40%的占地面积。冷却管路采用明装黄色标识的耐腐管路，从舱体顶部直接延伸到舱底的冷却液循环区，管路接口全部采用快插式密封接头，现场安装时不需要做焊接作业，只需要对准接口卡紧锁扣就能完成管路连接，大幅缩短现场部署的工期。顶部冷却器的出风口采用水平出风的格栅设计，出风方向可以根据机房冷热通道的布局调整角度，避免热排风直接回流到进风侧影响换热效率。

　　设计过程中重点考虑了木质材料的兼容性问题，所有与冷却液接触的木质板材表面都做了多层耐腐密封涂层处理，能长期耐受合成类浸没冷却液的腐蚀，不会出现板材发胀、涂层脱落的问题。舱体的边角位置都做了圆弧过渡处理，避免尖锐边角划伤安装人员的防护服或者线缆外皮，同时圆弧结构能提升舱体整体的结构强度，减少满液状态下的舱体形变。舱体顶部还预留了吊装孔位，工厂预制完成的整舱可以直接通过叉车或者吊车运输到安装位置，不需要现场拆解组装，单舱的部署周期能压缩到4小时以内，非常适合需要快速扩容的临时算力场景、边缘计算节点部署。

　　从安装边界来看，整舱的外形尺寸适配标准集装箱数据中心的内部宽度，多个舱体可以并排布置在标准40尺集装箱内，组成可移动的模块化算力中心，舱体之间预留的检修通道宽度满足运维人员单人通行、更换服务器部件的操作需求。管路接口全部集中在舱体的后侧区域，与供电线缆的走线槽完全分离，避免水电同槽带来的安全隐患，接地端子统一布置在舱体后侧的接地点位，安装时只需要将接地排连接到机房统一接地网即可，不需要额外做接地极施工。整套装置的设计完全围绕快速部署、低改造成本、高散热效率的核心需求，在材料选择、结构布局、安装适配性上都做了针对性的优化，为中小规模高密度数据中心的液冷改造提供了低门槛的落地方案。
