OCP机架转标准EIA机架交换机安装适配装置

　　在数据中心机房建设与网络设备升级改造场景中，经常会遇到不同标准机架设备混装的问题，OCP标准的21英寸机架设备与传统通用的19英寸EIA标准机架的适配需求，是很多机房运维与结构设计人员经常碰到的实际问题，这款适配装置就是专门针对该场景设计的安装转换结构。从实际使用场景来看，不少采用OCP开放计算标准的白盒交换机设备，原生设计是适配21英寸宽度的OCP机架安装空间，而存量机房中大量部署的是符合EIA标准的19英寸标准服务器机柜，直接将OCP规格的交换机安装到19英寸机柜中会出现宽度不匹配、安装孔位无法对齐、设备固定不牢的问题，甚至会因为安装间隙导致设备受力不均，长期运行中出现结构变形、接口接触不良的隐患，这款适配结构就是为了解决这一实际安装痛点开发的。

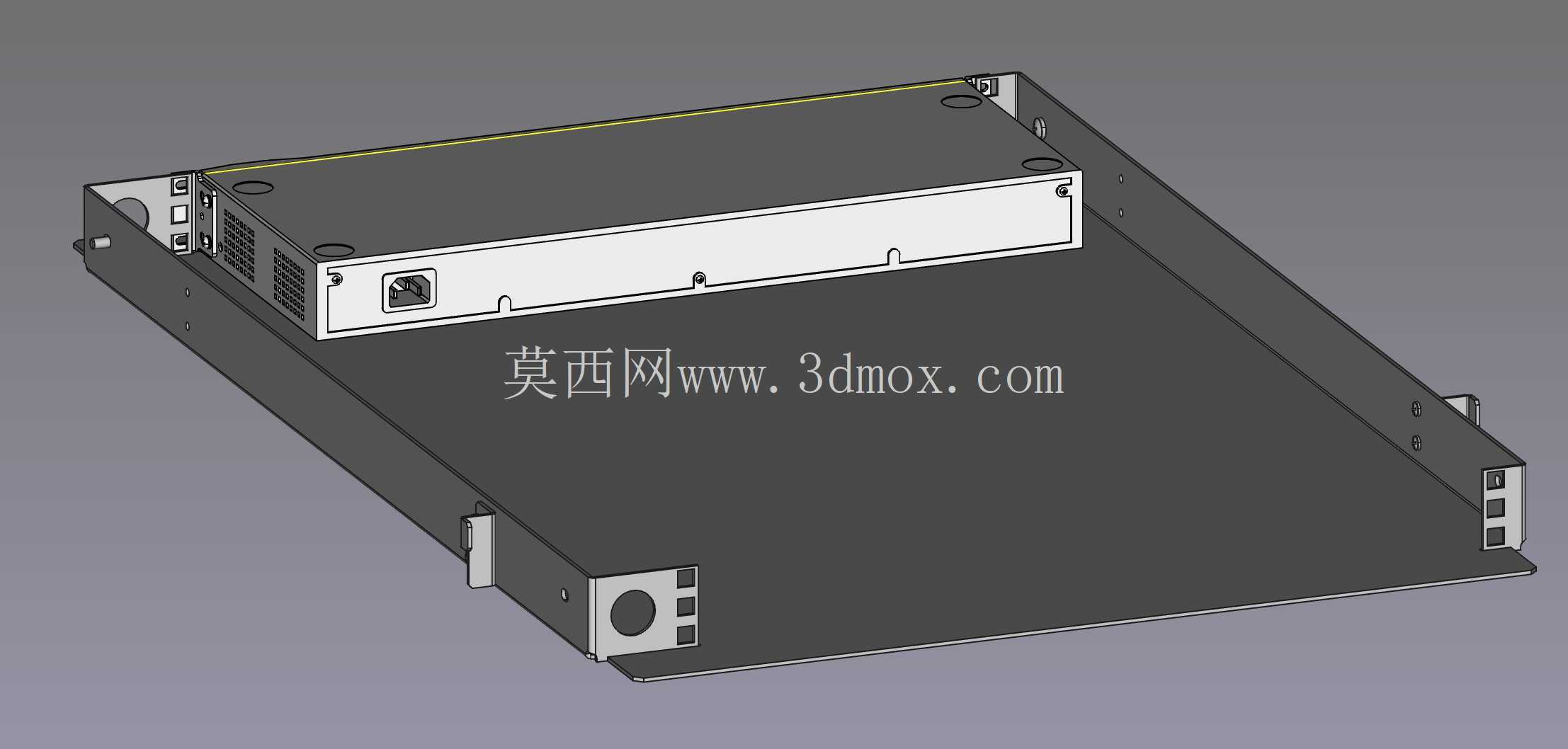

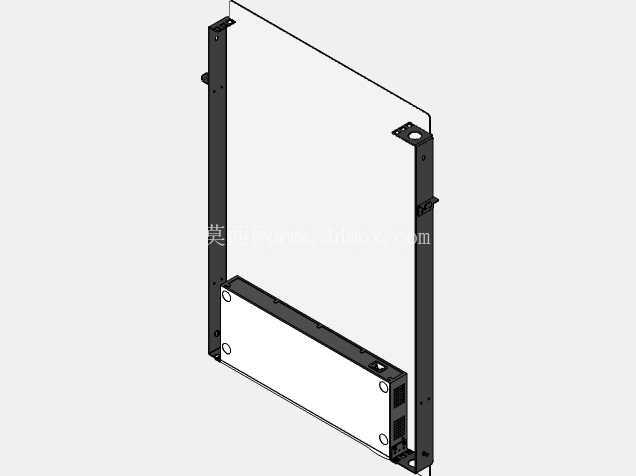

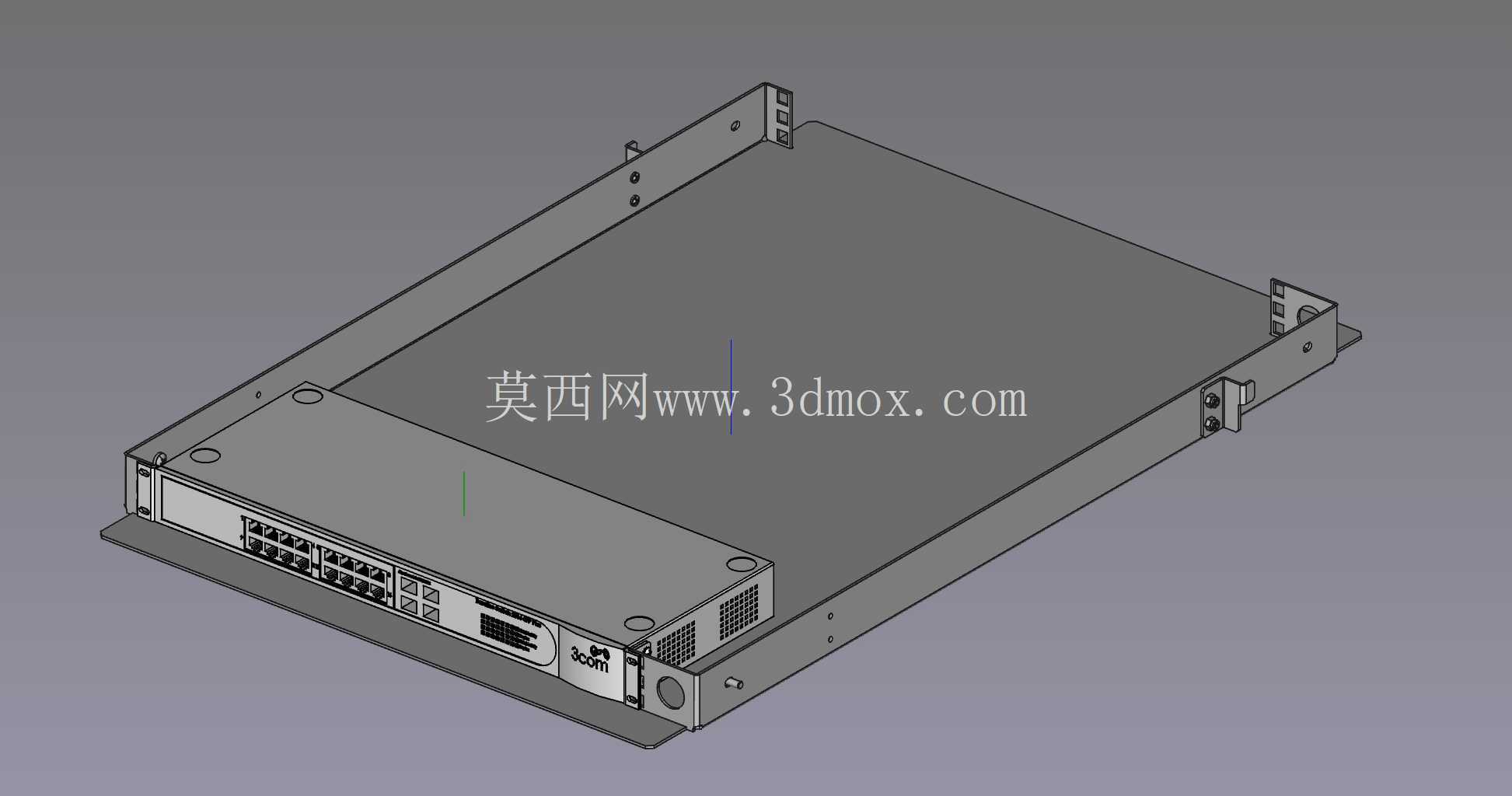

　　从功能特性上看，该适配装置采用一体化钣金折弯成型的主体结构，整体为1U机架设备的标准高度设计，主体承载板采用平整的钣金托板结构，能够为OCP规格的交换机提供完整的底部支撑，避免设备悬空受力；两侧的安装折边分别做了对应孔位设计，内侧折边匹配OCP交换机的原生安装固定孔位，外侧折边则完全符合19英寸EIA机架的立柱安装孔距标准，能够直接通过标准机柜螺丝固定在通用机柜的前后立柱上。在设计思路上，这款结构没有采用额外增加转接支架的分体式设计，而是将两侧的转接固定结构与主体承载托板做成了一体化结构，减少了装配环节的零件数量，安装时只需要先将交换机固定在适配装置的内侧安装位上，再将整体结构推入机柜固定即可，相比分体式转接片的方案，整体刚性更好，安装步骤更简便，同时也避免了分体零件容易丢失、装配公差累积导致的安装错位问题。

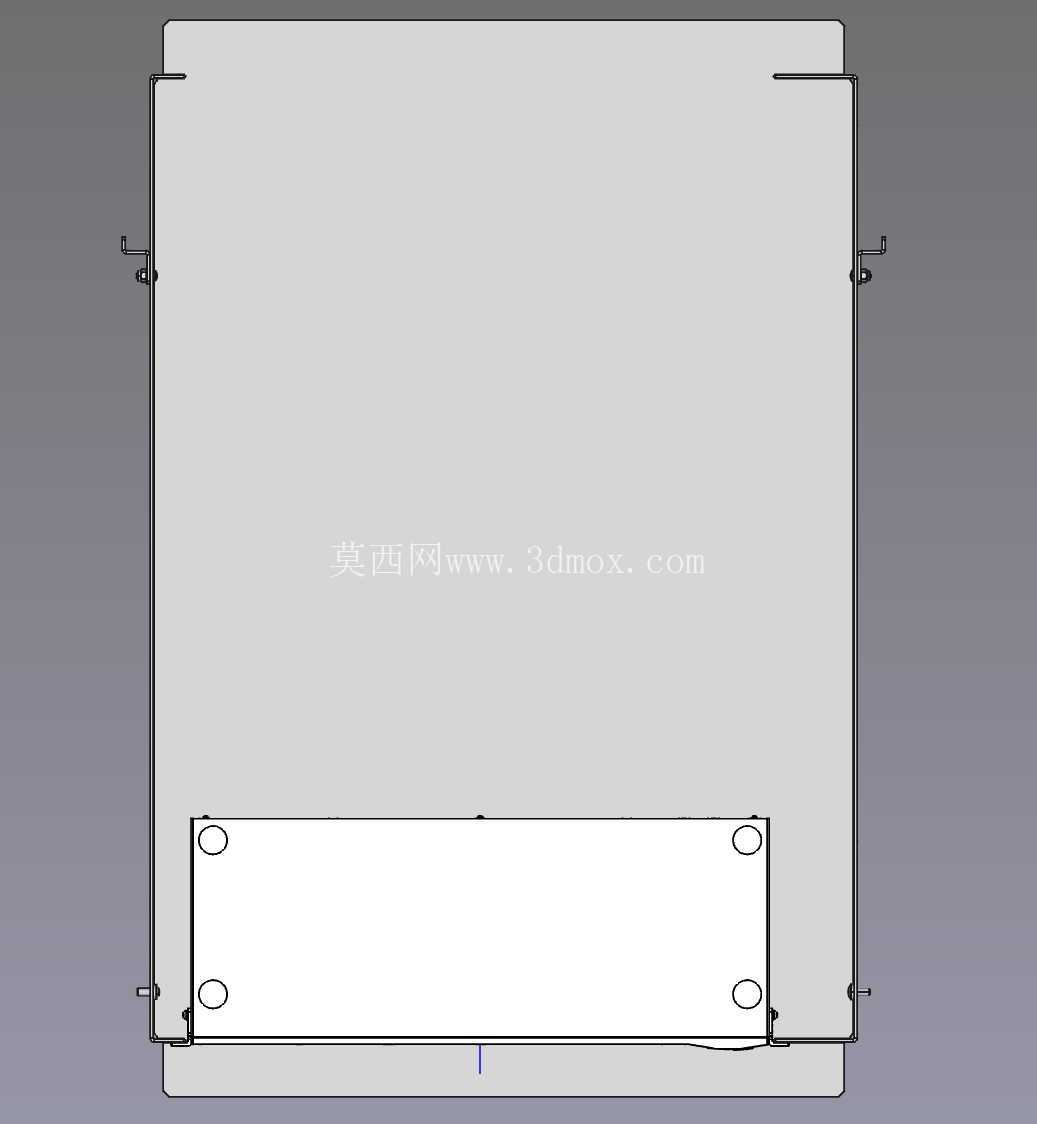

　　在安装边界与尺寸设计上，该适配装置的整体宽度严格匹配19英寸EIA机架的内安装净空，外侧安装耳的孔位完全遵循通用机柜的方孔条孔距标准，兼容方孔条、圆孔条等不同类型的机柜立柱；内侧的安装空间则完全匹配21英寸OCP交换机的外形宽度，预留了足够的设备安装间隙，不会出现设备卡滞无法装入的问题；托板的深度尺寸覆盖了主流Whitelabel系列OCP交换机的机身深度，前端预留了交换机面板接口的避让空间，不会遮挡网口、Console口、电源接口等前面板操作区域，同时在对应交换机通风孔的位置做了通风避让设计，不会阻挡设备的进出风通路，避免因为安装适配结构影响设备本身的散热效率。

　　在结构细节处理上，所有钣金折弯边缘都做了压边去毛刺处理，避免安装过程中划伤施工人员或者破坏设备表面的涂层；安装孔位都做了沉台设计，螺丝固定后不会突出结构表面，避免与相邻安装的设备产生干涉；两侧的安装耳位置做了加强筋折弯处理，提升了整体结构的承重能力，即使承载满配端口的重型交换机设备，也不会出现安装耳变形、设备下沉的问题。在实际工程应用中，这类适配结构不仅可以用于新建机房中OCP设备与标准机柜的混装部署，也适用于老旧机房改造时，将新型OCP规格的网络设备替换原有老旧19英寸设备的场景，不需要对原有机柜做任何改造，直接通过该适配结构即可完成设备安装，大幅降低了机房改造的施工成本与周期，同时也保证了设备安装的结构可靠性，满足数据中心设备长期稳定运行的安装要求。对于三维建模与结构设计从业者来说，这类适配结构的设计核心在于精准匹配两种不同标准的安装尺寸边界，同时兼顾安装便利性、结构刚性与设备运行的散热需求，不能仅仅满足于尺寸上的能够装入，还要考虑实际施工中的操作空间、长期运行的结构可靠性、对设备本身功能的影响等多方面工程因素，比如如果忽略了通风避让的设计，哪怕尺寸完全匹配，也会导致设备散热不畅，运行温度升高，影响网络设备的运行稳定性，反而违背了适配结构的设计初衷。
